Гусеничная рама — HITACHI KH850-3

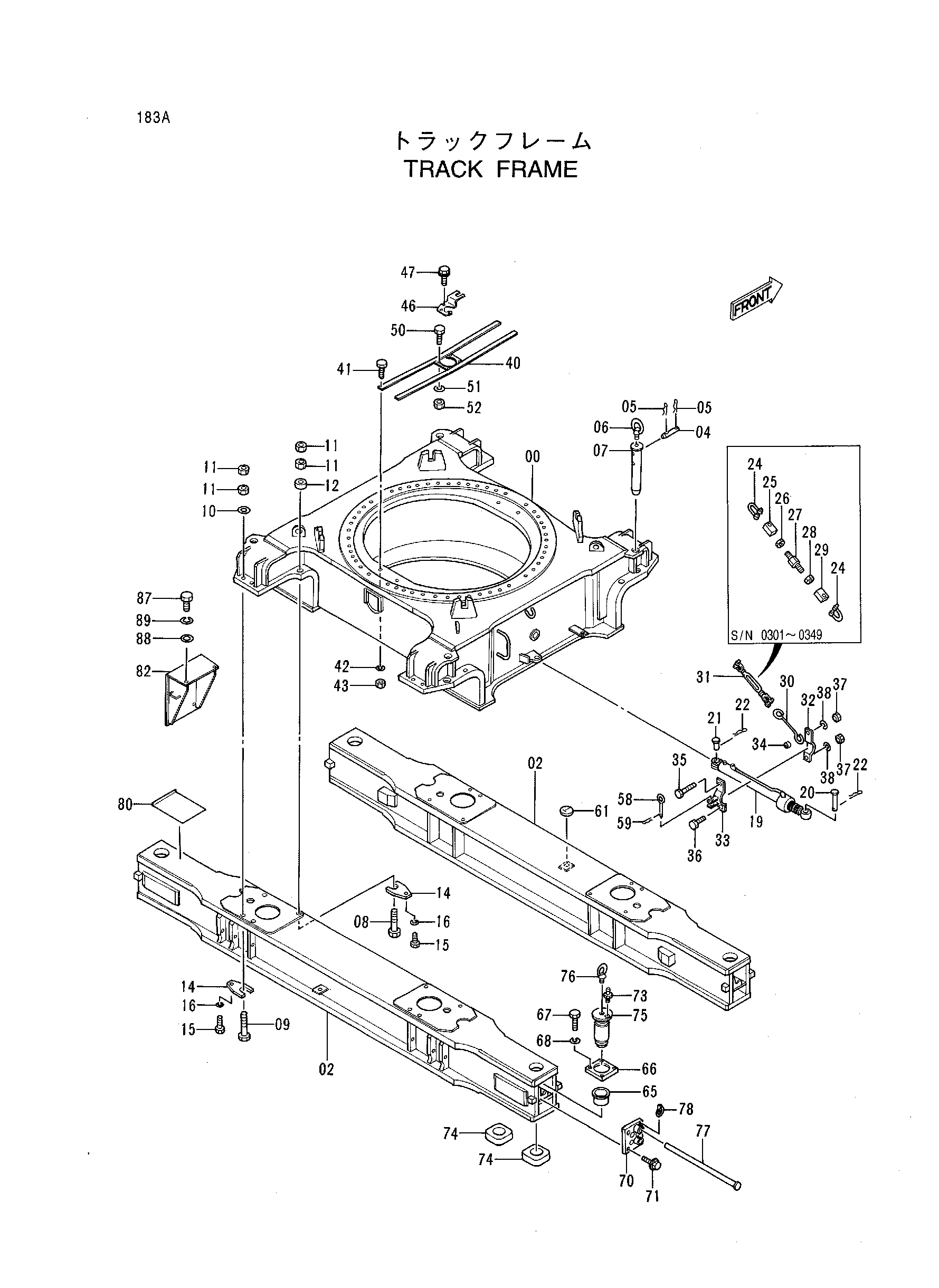

Заводская схема «Гусеничная рама» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003072	Рама базовый	1
02	6011248	Беам трукк	2
04	4061096	Палец	4
05	4077248	Стопорный палец	8
06	4083751	Болт проушина	4
07	3055984	Палец	4
08	J834523	Болт	4
09	J834519	Болт	12
10	4114413	Шайба	12
11	J953045	Гайка	32
12	4274227	Проставка	4
14	4262850	Пластина	16
15	J901600	Болт	16
16	A590916	Пружинная шайба	16
19	4158225	Гидроцилиндр. масляный	2
20	4160555	Палец	2
21	4160556	Палец	2
22	3002554	Стопорный палец	4
24	4047953	Серьга	4
25	4263201	Концевой проушина	2
26	J955012	Гайка L	2
27	4226275	Шток	2
28	J950012	Гайка	2
29	4226276	Концевой проушина	2
30	4262467	Шток	2
30	4226277	Шток	2
31	4336798	Турнбуккле	2
32	4226278	Хомут	2
33	9735736	Хомут	2
34	4226279	Проставка	2
35	J901250	Болт	2
36	J901230	Болт	2
37	J950012	Гайка	4
38	A590912	Пружинная шайба	4
40	9735674	Кронштейн	1
41	J901275	Болт	4
42	A590912	Пружинная шайба	4
43	J950012	Гайка	4
46	4242066	Кронштейн	1
47	J011225	Болт с шайбой	3
50	J901245	Болт	4
51	A590912	Пружинная шайба	4
52	J950012	Гайка	4
58	9705271	Палец	2
59	4022701	Стопорный палец	2
61	4091871	Уровень	1
65	4262468	Втулка	4
66	4262463	Крышка	4
67	J901660	Болт	16
68	A590916	Пружинная шайба	16
70	8048934	Кронштейн	4
71	J011235	Болт с шайбой	12
73	J75481	Пресс-маслёнка	4
74	4262469	Пластина	8
75	3052324	Палец	4
76	4027471	Болт проушина	4
77	9735755	Палец	4
78	947447	Палец кольцо	4
80	4262542	Регулировочная шайба	12
82	8050710 замена: 8064340	Крышка	4
82	8064340	Крышка	4
87	J901025	Болт	16
88	J217083	Шайба	16
89	A590910	Пружинная шайба	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
