Поворот трубопроводы — HITACHI KH850-3

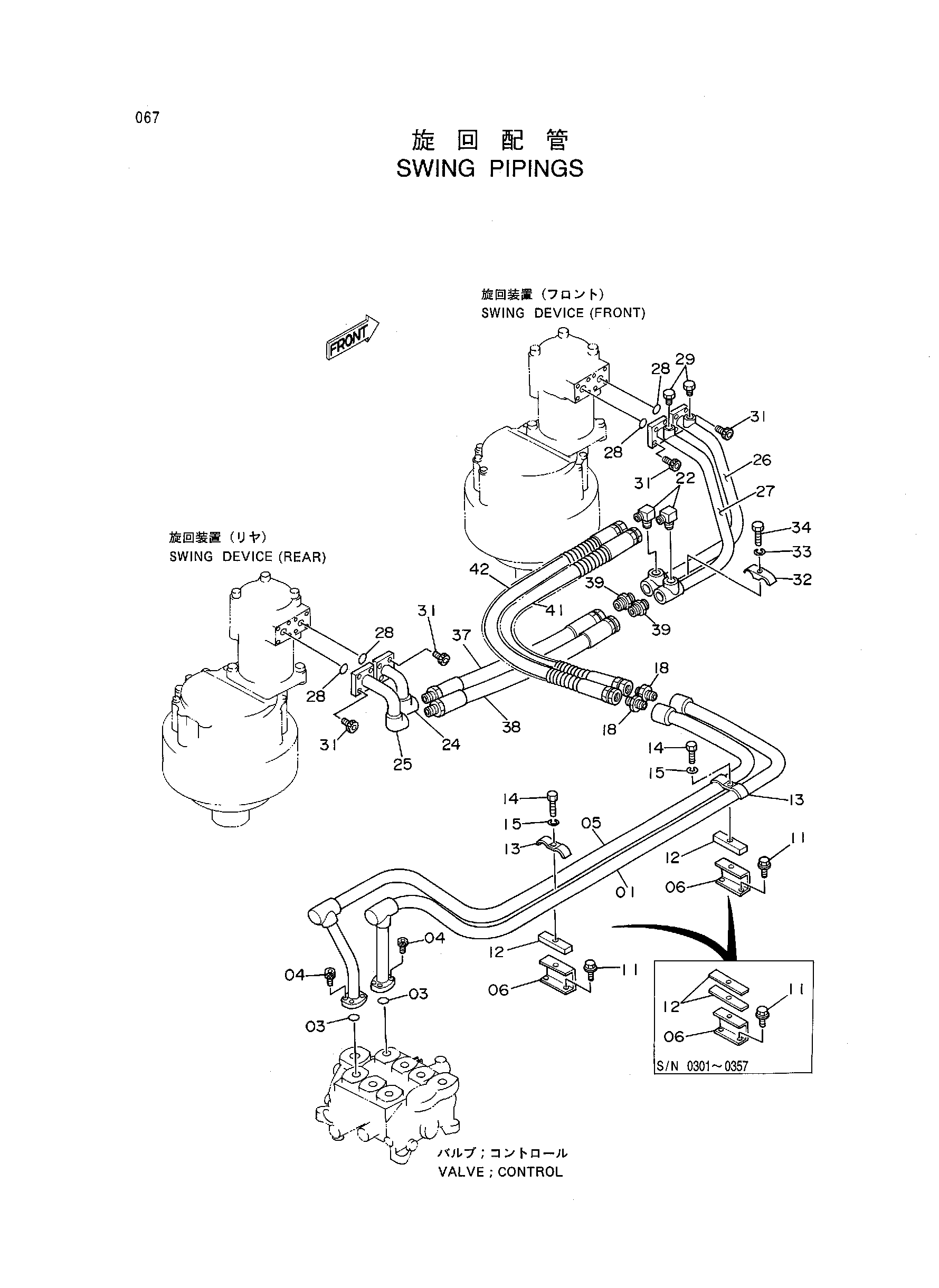

Заводская схема «Поворот трубопроводы» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8042354 | Трубка | 1 |
| 03 | A811035 | Уплотнительное кольцо | 2 |
| 04 | M341036 | Болт с внутренним шестигранником | 8 |
| 05 | 8049124 | Трубка | 1 |
| 06 | 4228031 замена: 4344428 | Кронштейн | 2 |
| 06 | 4228031 замена: 4344441 | Кронштейн | 2 |
| 06 | 4228031 замена: J901280 | Кронштейн | 2 |
| 06 | 4344428 | Кронштейн | 2 |
| 11 | J011025 | Болт с шайбой | 4 |
| 12 | 4172244 | Резиновая прокладка | 4 |
| 12 | 4344441 | Резиновая прокладка | 2 |
| 13 | 4053696 | Хомут трубки | 2 |
| 14 | J901260 замена: J901280 | Болт | 2 |
| 14 | J901280 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 18 | 94-1305 | Адаптер | 2 |
| 22 | 94-1405 | Угловой штуцер | 2 |
| 24 | 9735583 | Трубка | 1 |
| 25 | 9735584 | Трубка | 1 |
| 26 | 8048804 | Трубка | 1 |
| 27 | 8048805 | Трубка | 1 |
| 28 | A811030 | Уплотнительное кольцо | 4 |
| 29 | 447483 | Пробка | 2 |
| 31 | M341236 | Болт с внутренним шестигранником | 16 |
| 32 | 4053599 | Хомут трубки | 1 |
| 33 | A590912 | Пружинная шайба | 1 |
| 34 | J901265 замена: J901260 | Болт | 1 |
| 34 | J901260 | Болт | 1 |
| 37 | 4159748 | Шланг | 1 |
| 38 | 4159749 | Шланг | 1 |
| 39 | 94-1305 | Адаптер | 2 |
| 41 | 4282204 | Шланг | 1 |
| 42 | 4282205 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
