Башенный вставка 3M (B) — HITACHI KH850-3

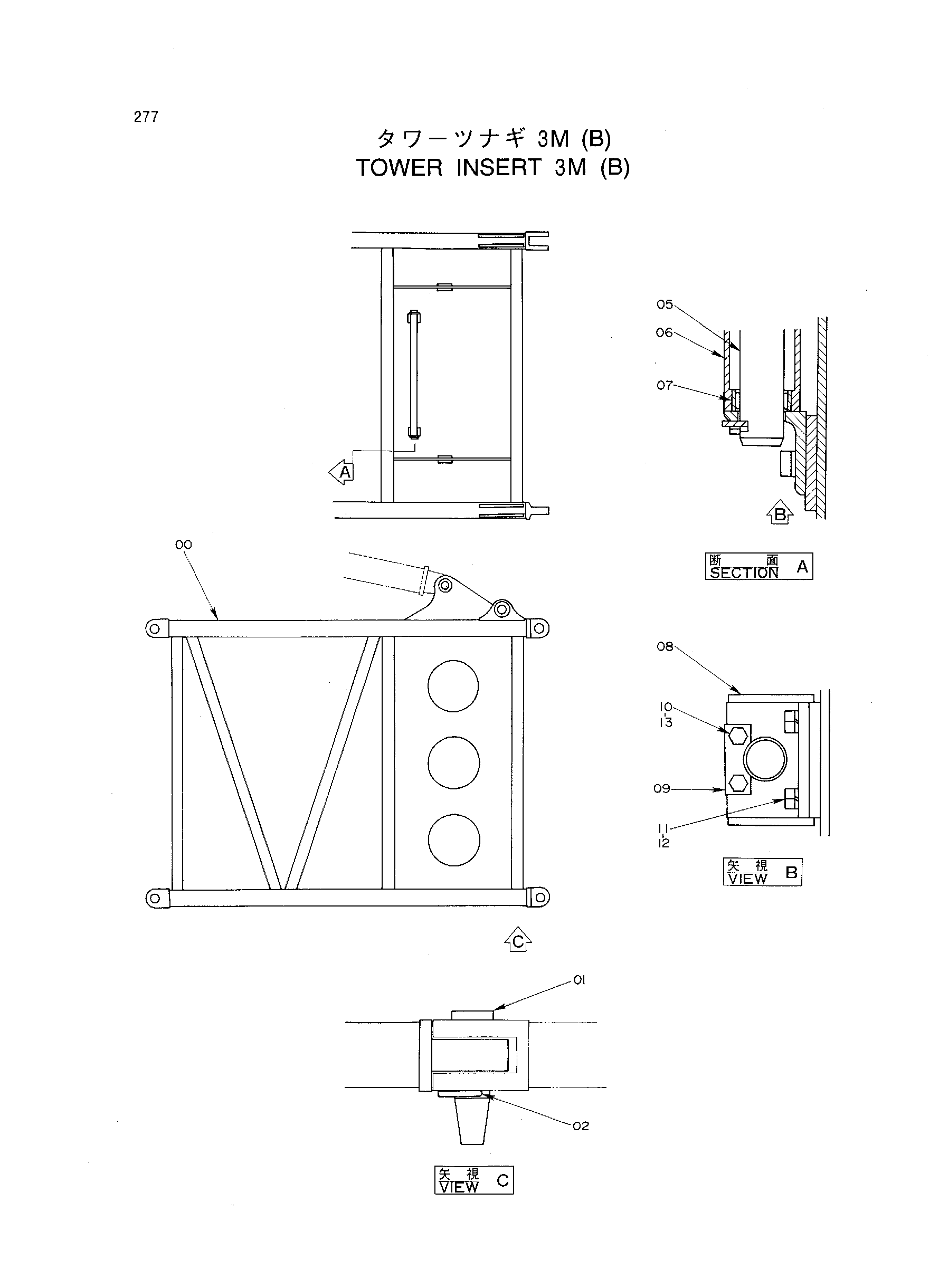

Заводская схема «Башенный вставка 3M (B)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9100280 | Вставка 3M | 1 | |
| 00 | 6011608 | Стрела вставка | 1 |
| 01 | 4048095 | Палец | 4 |
| 02 | 3006890 | Стопорный палец | 4 |
| 05 | 4091744 | Мост | 1 |
| 06 | 4066775 | Ролик | 1 |
| 07 | 4080992 | Игольчатый подшипник | 2 |
| 08 | 8014797 | Кронштейн | 2 |
| 09 | X280071 | Стопорная пластина | 2 |
| 10 | J900814 | Болт | 4 |
| 11 | J901220 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
