Пилотный трубопроводы (6-1) — HITACHI KH850-3

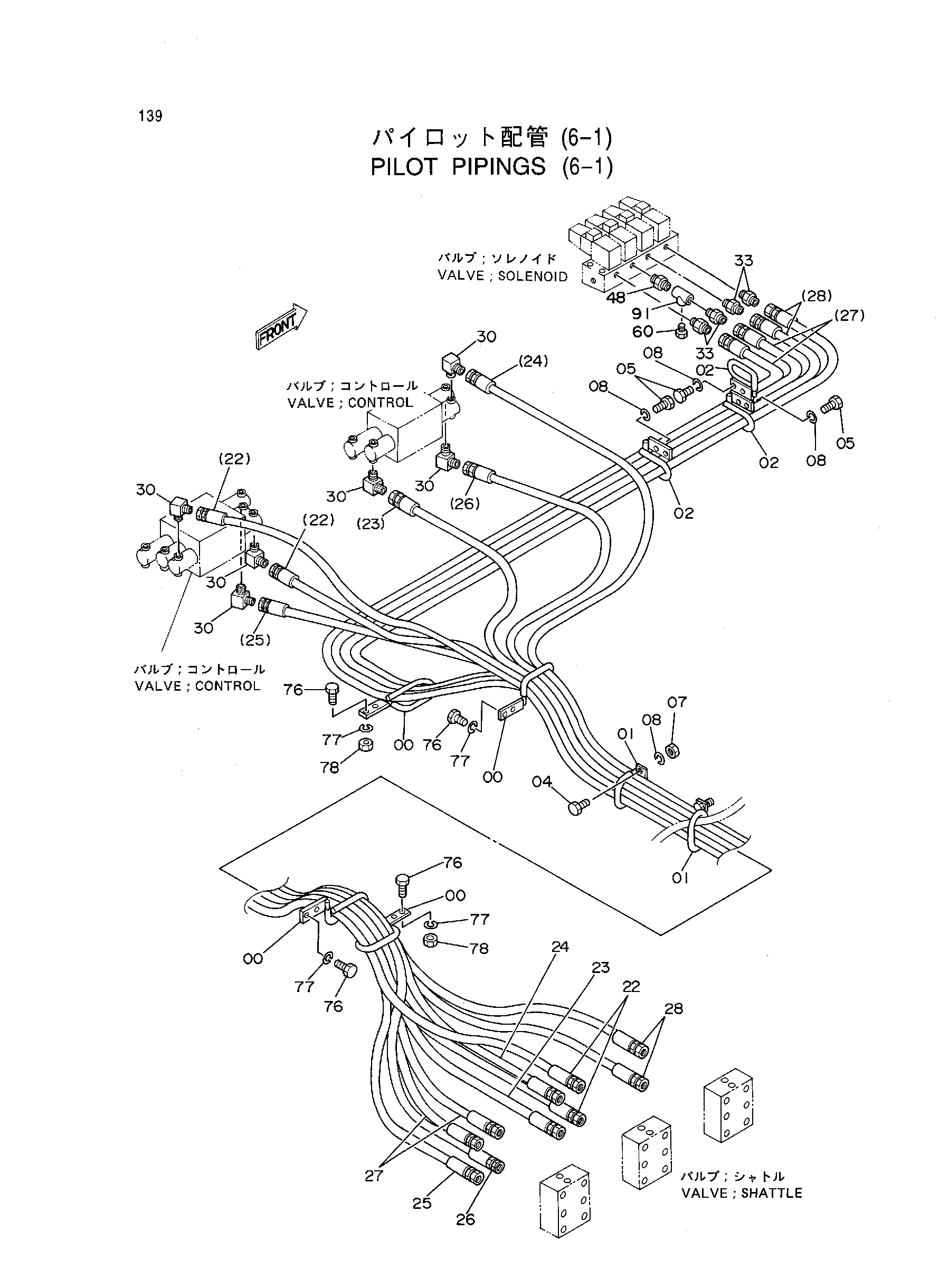

Заводская схема «Пилотный трубопроводы (6-1)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8035997 | Опора | 4 |
| 01 | 8030483 | Опора | 2 |
| 02 | 8029454 | Опора | 3 |
| 04 | J901030 | Болт | 4 |
| 05 | J901020 | Болт | 6 |
| 07 | J950010 | Гайка | 4 |
| 08 | A590910 | Пружинная шайба | 10 |
| 22 | 4124797 | Нейлоновый шланг | 2 |
| 23 | 4154686 | Нейлоновый шланг | 1 |
| 24 | 4129768 | Нейлоновый шланг | 1 |
| 25 | 4124800 | Нейлоновый шланг | 1 |
| 26 | 4141947 | Нейлоновый шланг | 1 |
| 27 | 4190212 | Нейлоновый шланг | 2 |
| 28 | 4141948 | Нейлоновый шланг | 2 |
| 30 | 4118999 | Угловой штуцер | 6 |
| 33 | 4144089 | Адаптер | 4 |
| 48 | 94-1701 | Адаптер | 1 |
| 60 | 446536 | Пробка | 1 |
| 76 | J901235 | Болт | 8 |
| 77 | A590912 | Пружинная шайба | 8 |
| 78 | J950012 | Гайка | 4 |
| 91 | 94-0660 | TEE: S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
