Муфта (основной подъёмный механизм и дополнительный. подъёмный механизм) — HITACHI KH850-3

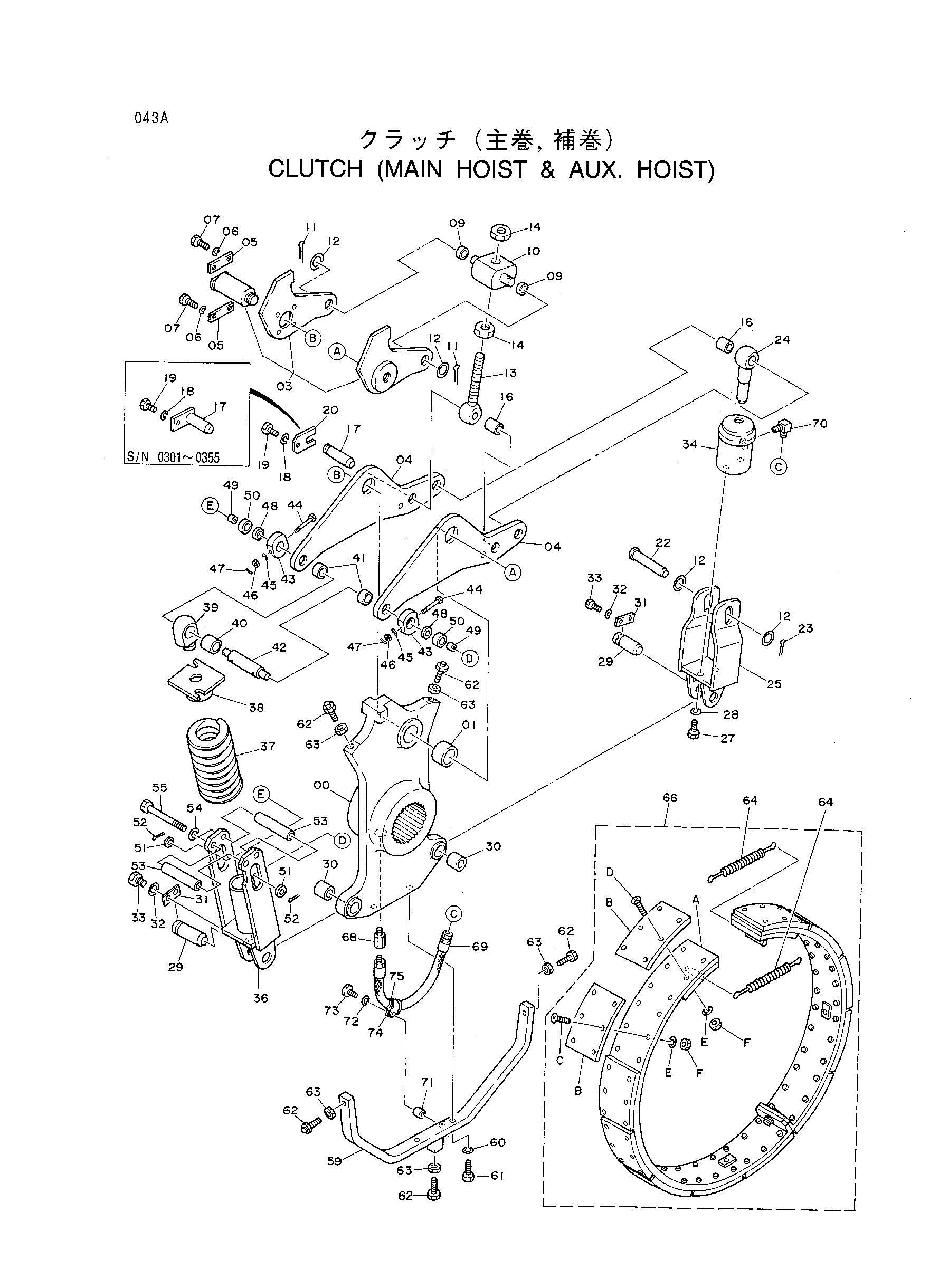

Заводская схема «Муфта (основной подъёмный механизм и дополнительный. подъёмный механизм)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1012250 | Дривер муфта | 1 |
| 01 | 4161616 | Втулка | 1 |
| 03 | 8041701 | Рычаг | 1 |
| 04 | 3041913 | Рычаг | 2 |
| 05 | 4189281 | Пластина скальный | 2 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | J901228 | Болт | 4 |
| 09 | 4178442 | Втулка | 2 |
| 10 | 4178395 | Труннион | 1 |
| 11 | A768045 | Шплинт | 2 |
| 12 | A590130 | Плоская шайба | 4 |
| 13 | 4178394 | Болт проушина | 1 |
| 14 | J953030 | Гайка | 2 |
| 16 | 4161618 | Втулка | 2 |
| 17 | 9725364 замена: 4330502 | Палец | 1 |
| 17 | 9725364 замена: 4330503 | Палец | 1 |
| 17 | 4330502 | Палец | 1 |
| 18 | A590912 | Пружинная шайба | 1 |
| 19 | J901228 | Болт | 1 |
| 20 | 4330503 | Стопорная пластина | 1 |
| 22 | 4189278 | Палец | 1 |
| 23 | A765050 | Шплинт | 1 |
| 24 | 4189277 | Шток пусх | 1 |
| 25 | 8035652 | Кронштейн | 1 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | J901232 | Болт | 2 |
| 29 | 4189276 | Палец | 2 |
| 30 | 4182290 | Втулка | 2 |
| 31 | 4189279 | Пластина скальный | 2 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | J901228 | Болт | 4 |
| 34 | 4219486 | Гидроцилиндр масляный | 1 |
| 36 | 8041699 | Кронштейн | 1 |
| 37 | 4189460 | Пружина | 1 |
| 38 | 9730081 | Сиденье | 1 |
| 39 | 4221881 | Шток пусх | 1 |
| 40 | 4221833 | Втулка | 1 |
| 41 | 4178443 | Втулка | 2 |
| 42 | 4221843 | Палец | 1 |
| 43 | 4221844 | Проставка | 2 |
| 44 | 4221834 | Болт с внутренним шестигранником | 2 |
| 45 | A590908 | Пружинная шайба | 2 |
| 46 | M500807 | Гайка | 2 |
| 47 | A762020 | Шплинт | 2 |
| 48 | 4221845 | Проставка | 2 |
| 49 | 4221848 | Втулка | 2 |
| 50 | 4221847 | Ролик | 2 |
| 51 | 4221846 | Проставка | 2 |
| 52 | A763036 | Шплинт | 2 |
| 53 | 4221849 замена: 4325160 | Проставка | 2 |
| 53 | 4325160 | Проставка | 2 |
| 54 | A590912 | Пружинная шайба | 2 |
| 55 | J901213 | Болт | 2 |
| 59 | 8041700 | Направляющая лента | 1 |
| 60 | A590920 | Пружинная шайба | 2 |
| 61 | J912065 | Болт | 2 |
| 62 | 4222249 | Болт | 5 |
| 63 | J951020 | Гайка | 5 |
| 64 | 4222248 | Пружина | 2 |
| 66 | 9080048 | Лента муфта в сборе | 1 |
| 66A | 6009225 | Лента муфта | 1 |
| 66B | 4098028 | Накладка | 6 |
| 66C | M480832 | Винт | 70 |
| 66D | M480845 | Винт | 10 |
| 66E | A590908 | Пружинная шайба | 80 |
| 66F | M500807 | Гайка | 80 |
| 68 | 4330591 | Адаптер | 1 |
| 68 | 485052 | Адаптер | 1 |
| 68 | 485052 | Адаптер | 1 |
| 69 | 4067471 | Шланг | 1 |
| 70 | 94-1402 | Угловой штуцер | 1 |
| 71 | 4222250 | Проставка | 1 |
| 72 | A590910 | Пружинная шайба | 1 |
| 73 | J901040 | Болт | 1 |
| 74 | 4190263 | Зажим | 1 |
| 75 | 4023275 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
