Ход трубопроводы (верхняя платформа) — HITACHI KH850-3

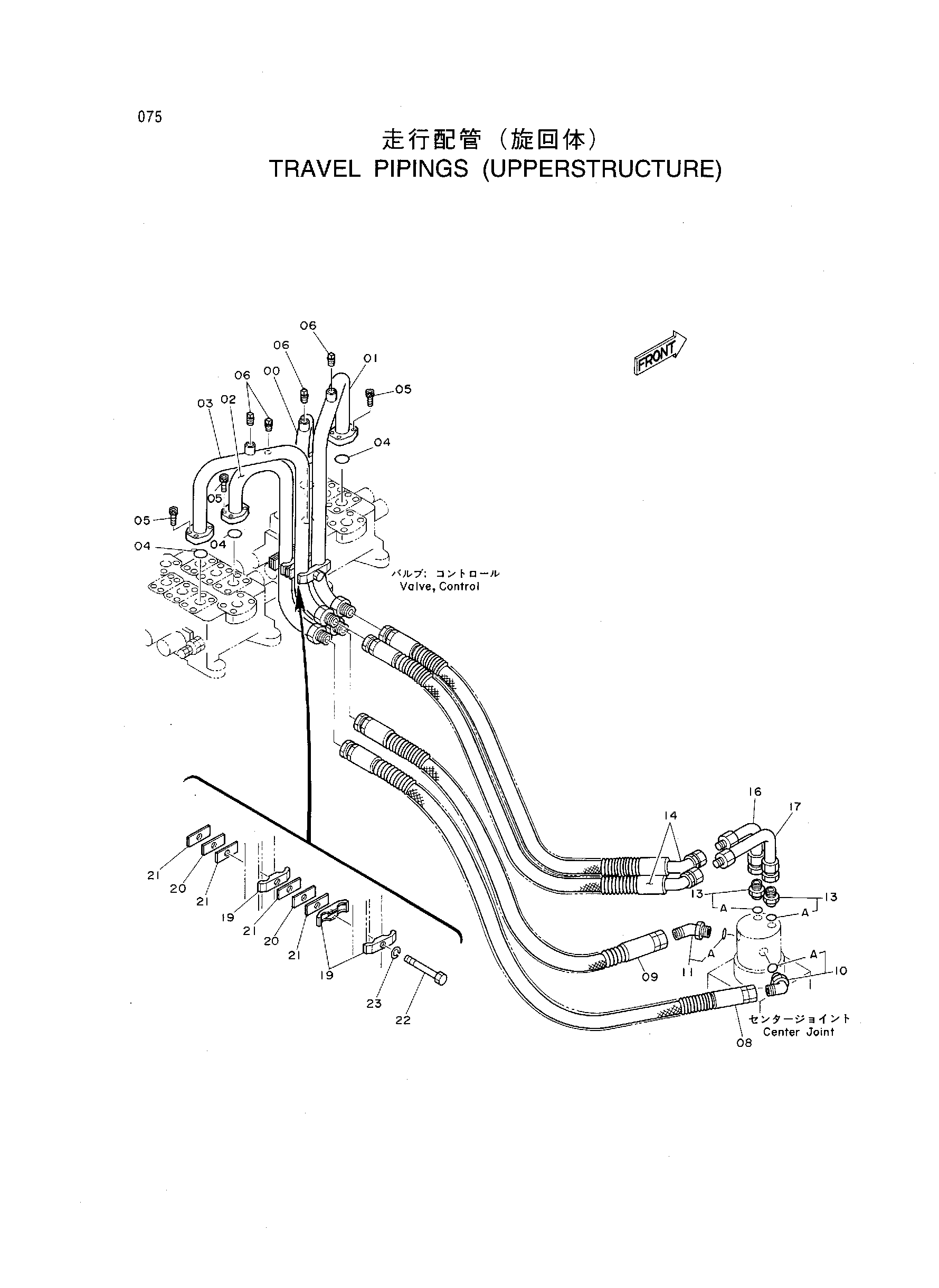

Заводская схема «Ход трубопроводы (верхняя платформа)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042360 | Трубка | 1 |
| 01 | 8042361 | Трубка | 1 |
| 02 | 8042362 | Трубка | 1 |
| 03 | 8042363 | Трубка | 1 |
| 04 | A811035 | Уплотнительное кольцо | 4 |
| 05 | M341036 | Болт с внутренним шестигранником | 16 |
| 06 | 94-2023 | Пробка | 4 |
| 08 | 4282207 | Шланг | 1 |
| 09 | 4282206 | Шланг | 1 |
| 10 | 4037923 замена: 4173020 | Угловой штуцер | 1 |
| 10 | 4173020 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4173020 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4042033 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4282289 | Шланг | 2 |
| 16 | 9730557 | Трубка | 1 |
| 17 | 9730558 | Трубка | 1 |
| 19 | 4053599 | Хомут трубки | 3 |
| 20 | 4177674 | Регулировочная шайба 4.5 | 2 |
| 21 | 4177673 | Регулировочная шайба 2.3 | 4 |
| 22 | J901206 | Болт | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
