Тормоз рычаг основной подъёмный механизм (1) — HITACHI KH850-3

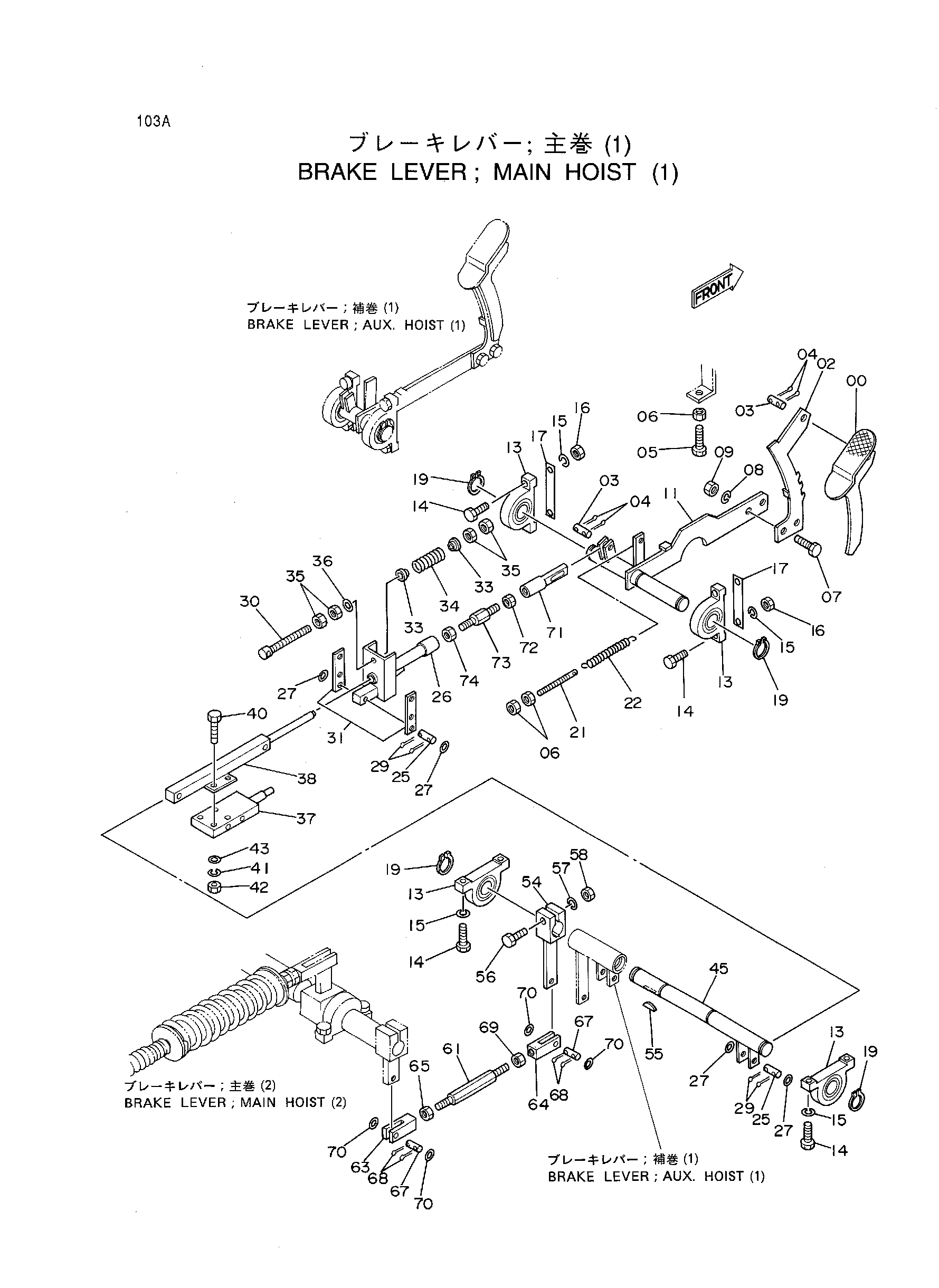

Заводская схема «Тормоз рычаг основной подъёмный механизм (1)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8042069	Накладка	1
02	9730569	Педаль	1
03	4204682	Палец	2
04	A764020	Шплинт	4
05	M261050	Болт	1
06	J950010	Гайка	3
07	J901435	Болт	2
08	A590914	Пружинная шайба	2
09	J950014	Гайка	2
11	8041900	Рычаг	1
13	942014	Блок	4
14	J901245	Болт	8
15	A590912	Пружинная шайба	8
16	J950012	Гайка	4
17	441273	Регулировочная шайба	2
19	929231	Кольцо	4
21	4140813	Шток	1
22	41564	Пружина растяжения	1
25	4204681	PUN	4
26	8038820	Кронштейн	1
27	A590114	Плоская шайба	8
29	A764025	Шплинт	8
30	4213114	Шток	1
31	9727991	Тяга	1
33	4070125	Сиденье	2
34	4070130	Пружина	1
35	J950012	Гайка	4
36	A590112	Плоская шайба	1
37	4211323	Пилотный клапан	1
38	8041898	Шток	1
40	J900860	Болт	4
41	A590908	Пружинная шайба	4
42	M500807	Гайка	4
43	A590108	Плоская шайба	4
45	8041896	Мост	1
54	9720765	Рычаг	1
55	41504	Шпонка воодруфф	1
56	J901065	Болт	1
57	A590910	Пружинная шайба	1
58	J950010	Гайка	1
61	4190390	Шток	1
63	4137317	Концевой вилка(правый)	1
64	4137329	Концевой вилка(левый)	1
65	J950014	Гайка	1
67	4204682	Палец	2
68	A764020	Шплинт	4
69	J955014	Гайка L	1
70	A590114	Плоская шайба	4
71	4204687	Концевой вилка	1
72	J957014	Гайка L	1
73	4190394	Шток	1
74	J953020	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
