Верхний стрела — HITACHI KH850-3

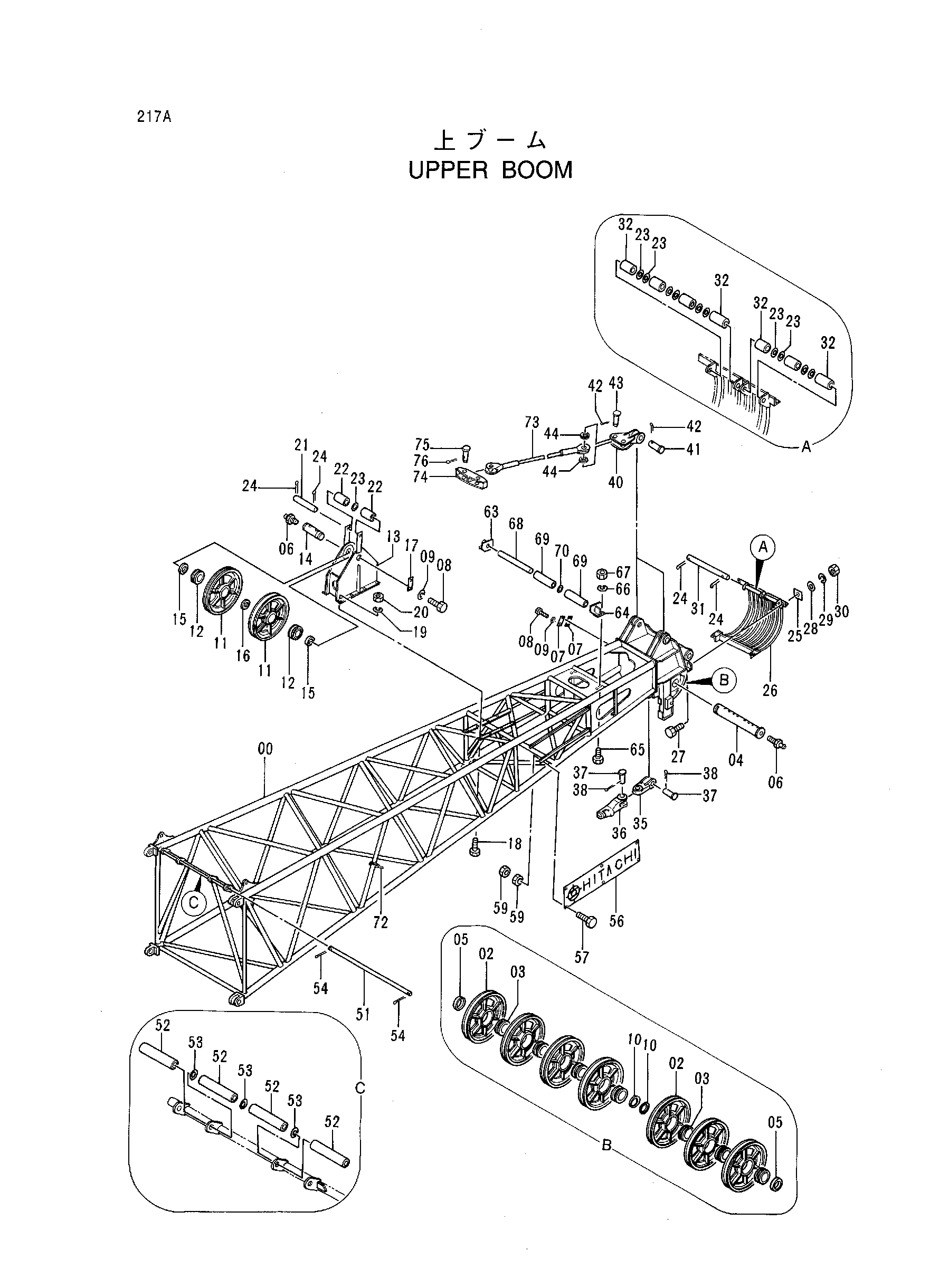

Заводская схема «Верхний стрела» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9096870	Верхний стрела	1
00	5003075	Стрела верхний	1
02	3042941	Канатный блок	7
03	4044616	Роликовый подшипник	7
04	3052513	Мост	1
05	4263234	Проставка	2
06	J75482	Пресс-маслёнка	3
07	X4249	Стопорная пластина	2
08	J932035	Болт	6
09	A590920	Пружинная шайба	6
10	4263233	Проставка	2
11	3051202	Канатный блок	2
12	4117993	Роликовый подшипник	2
13	7023504	Кронштейн	1
14	4139009	Мост	1
15	4124160	Проставка	2
16	4139008	Проставка	1
17	X4248	Стопорная пластина	1
18	J901650	Болт	8
19	A590916	Пружинная шайба	8
20	J950016	Гайка	8
21	4139004	Палец	1
22	4139007	Ролик	2
23	A590130	Плоская шайба	11
24	A768045	Шплинт	4
25	4145918	Регулировочная шайба	4
26	7023446	Канат направляющая	1
27	J901240	Болт	6
28	A590112	Плоская шайба	6
29	A590912	Пружинная шайба	6
30	J950012	Гайка	6
31	4263139	Палец	1
32	4139005	Ролик	7
35	8016217	Концевой вилка	1
36	2011693	Разъём канат	1
37	4106850	Палец	2
38	A761080	Шплинт	2
40	8049058	Тяга	2
41	4263237	Палец	2
42	A761001	Шплинт	6
43	4064163	Палец	4
44	4263236	Проставка	8
51	4138999	Палец	1
52	4139001	Ролик	4
53	A590139	Плоская шайба	3
54	A768063	Шплинт	2
56	4190884	Информационный пластина	2
57	J901030	Болт	12
59	J950010	Гайка	24
63	9718120	Кронштейн	1
64	9718121	Кронштейн	1
65	J901035	Болт	4
66	A590910	Пружинная шайба	4
67	J950010	Гайка	4
68	4145584	Палец	1
69	4145583	Ролик	2
70	A590139	Плоская шайба	1
72	4121859	Ленточный зажим	8
73	8049965	Канат подвесной	4
74	9705572	Спреадер	2
75	4064163	Палец	4
76	A761000	Шплинт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
