Смазка трубопроводы (опорно-поворотное устройство) — HITACHI KH850-3

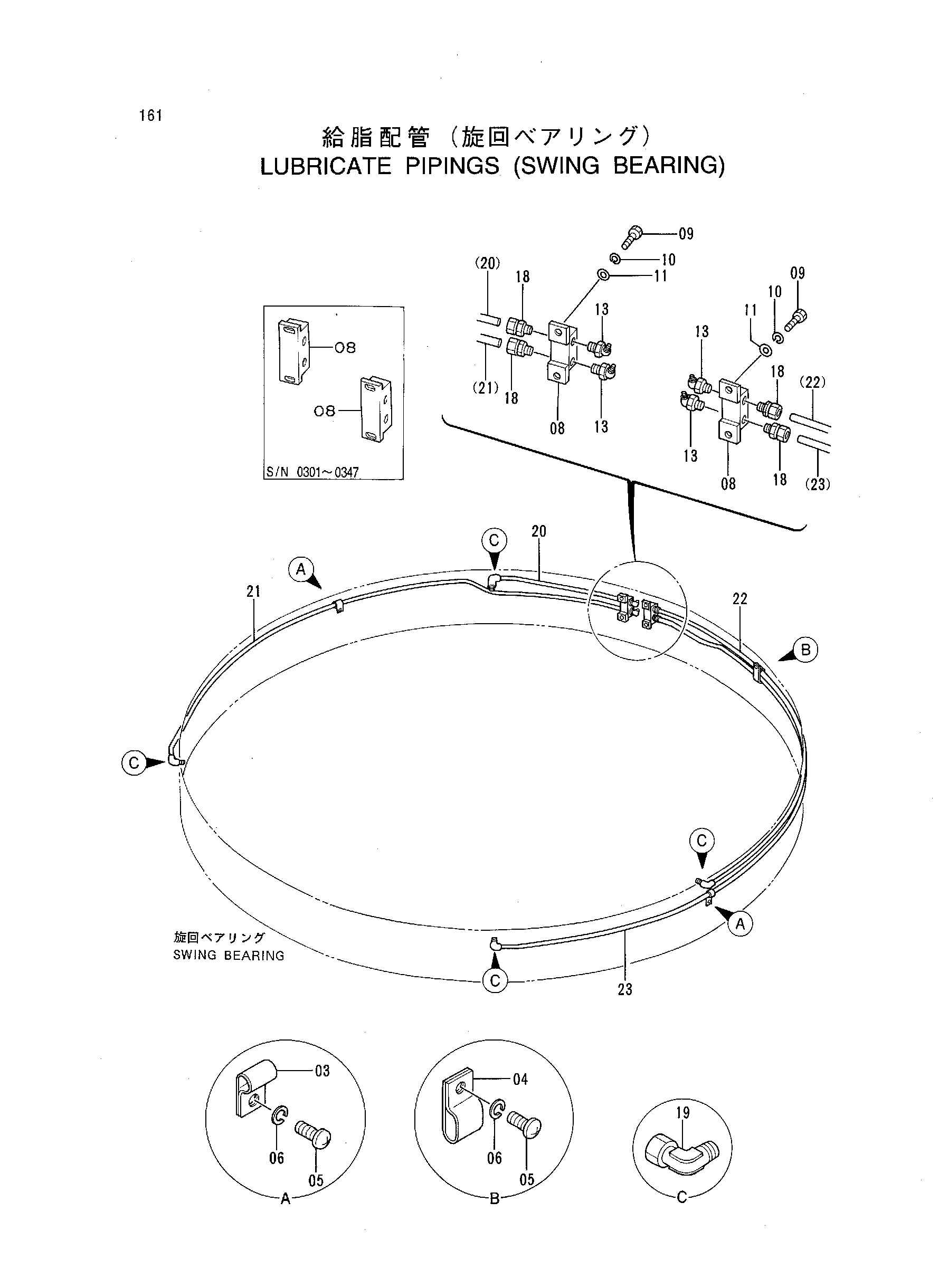

Заводская схема «Смазка трубопроводы (опорно-поворотное устройство)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4000854 | Зажим трубка | 2 |
| 04 | 4000862 | Зажим трубка | 1 |
| 05 | M430610 | Винт | 3 |
| 06 | A590906 | Пружинная шайба | 3 |
| 08 | 4169672 замена: 9742660 | Блок | 2 |
| 08 | 9742660 | Блок | 2 |
| 09 | J900616 | Болт | 4 |
| 10 | A590906 | Пружинная шайба | 4 |
| 11 | A590106 | Плоская шайба | 4 |
| 13 | J75581 | Пресс-маслёнка | 4 |
| 18 | 4130168 | Штуцер трубки | 4 |
| 19 | 4130174 | Штуцер трубки | 4 |
| 20 | 4262370 | Трубка | 1 |
| 21 | 3052377 | Трубка | 1 |
| 22 | 3052378 | Трубка | 1 |
| 23 | 3052379 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
