Стрела вставка, башенный вставка 3M (A) — HITACHI KH850-3

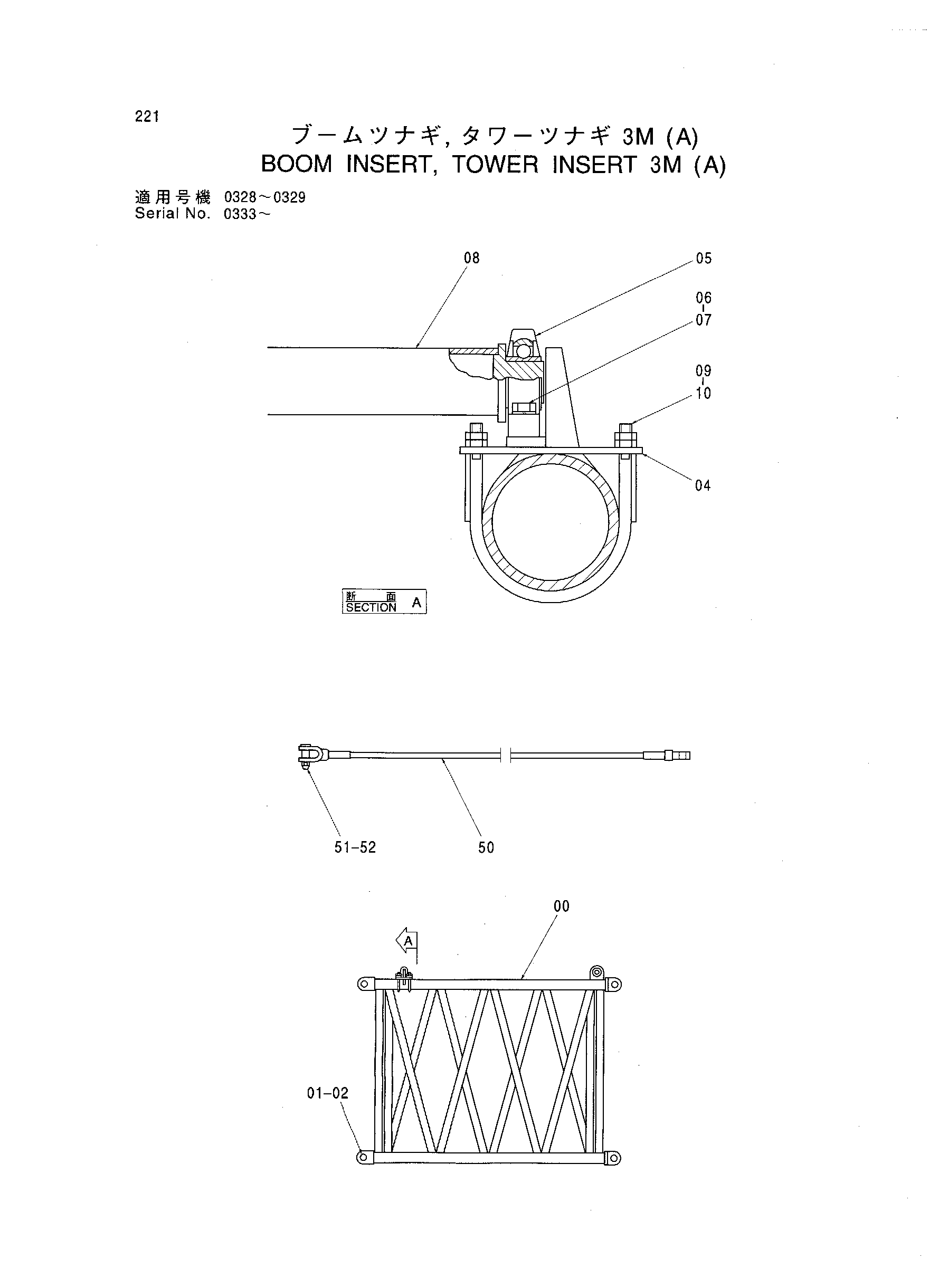

Заводская схема «Стрела вставка, башенный вставка 3M (A)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-10 | 9122691 | Вставка 3M | 1 |
| 00 | 7014202 | Стрела вставка 3M | 1 |
| 01 | 4048095 | Палец | 4 |
| 02 | 3006890 | Стопорный палец | 4 |
| 04 | 8025819 | Кронштейн | 2 |
| 05 | 3004786 | Подшипник | 2 |
| 06 | J901240 | Болт | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 9717406 | Ролик | 1 |
| 09 | 4138998 | U-образный болт | 4 |
| 10 | J950010 | Гайка | 16 |
| 50-52 | 9053896 | Канат подвесной в сборе | 4 |
| 50 | 8024699 | Канат подвесной | 1 |
| 51 | 4062839 | Палец | 1 |
| 52 | A761000 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
