Башенный ограничитель подъёма сигнализация устройство — HITACHI KH850-3

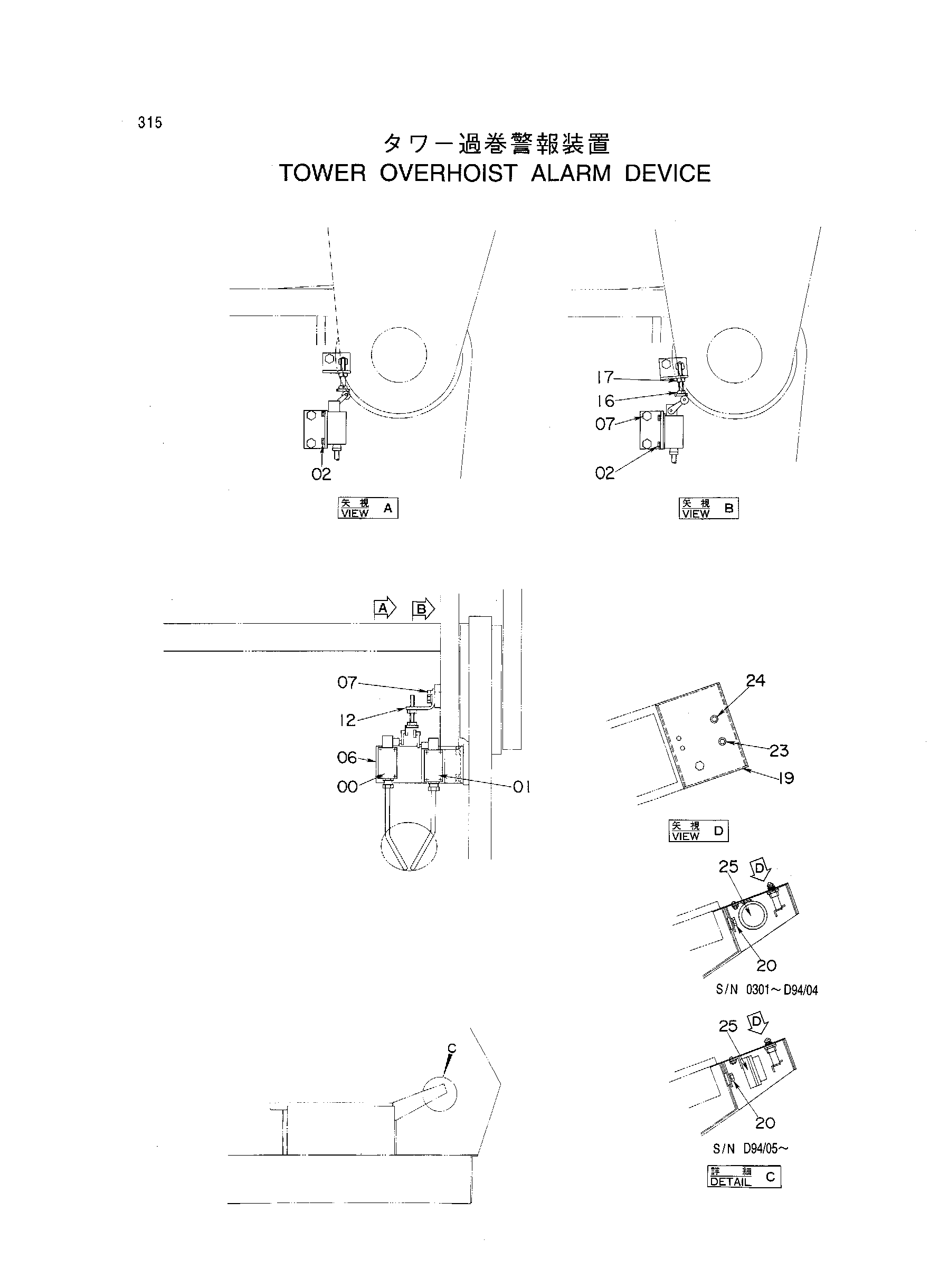

Заводская схема «Башенный ограничитель подъёма сигнализация устройство» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4269935 | Выключатель концевой | 1 |
| 01 | 4170117 | Выключатель концевой | 1 |
| 02 | J010620 | Болт с шайбой | 8 |
| 06 | 9736437 | Кронштейн | 1 |
| 07 | J011020 | Болт с шайбой | 4 |
| 12 | 4269936 | Кронштейн | 1 |
| 16 | 9717015 | Ответная планка | 1 |
| 17 | J950010 | Гайка | 1 |
| 19 | 9720759 | Кронштейн | 1 |
| 19 | 8056173 | Кронштейн | 1 |
| 20 | J010614 | Болт с шайбой | 2 |
| 23 | 4028788 | Фонарь | 1 |
| 24 | 4023513 | Фонарь пилотный | 1 |
| 25 | 4029215 замена: 4281824 | Зуммер | 1 |
| 25 | 4281824 | Зуммер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
