Каталог запчастей HITACHI
Машина отопитель — HITACHI KH850-3

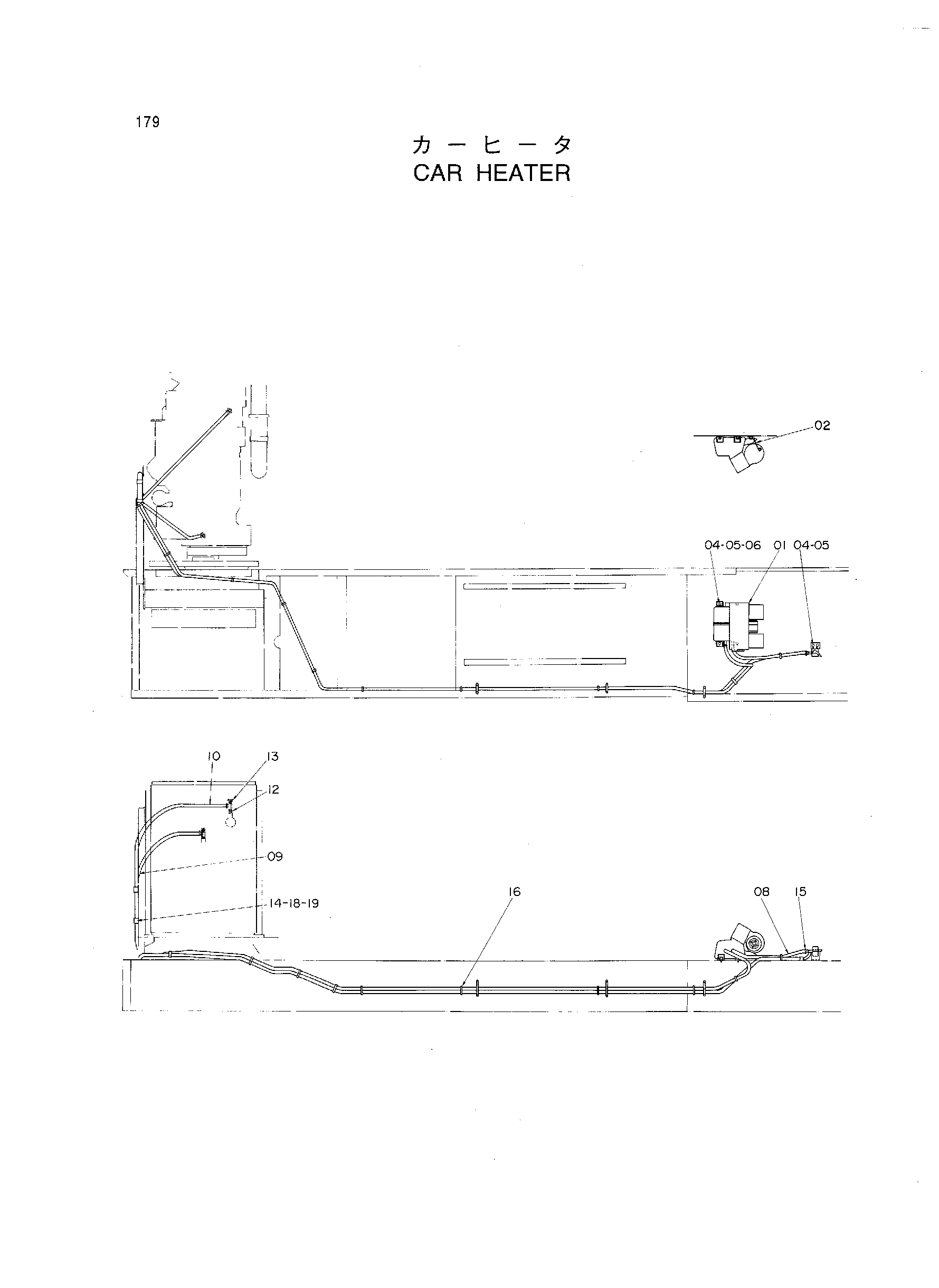

Заводская схема «Машина отопитель» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4092199 | Отопитель блок | 1 |
| 02 | 4091471 | Кронштейн | 1 |
| 04 | J901020 | Болт | 7 |
| 05 | A590910 | Пружинная шайба | 7 |
| 06 | A590110 | Плоская шайба | 4 |
| 08 | 4158954 | Резиновый шланг | 1 |
| 09 | 4225342 | Резиновый шланг | 1 |
| 10 | 4281240 | Резиновый шланг | 1 |
| 12 | 94-1609 | Втулка | 1 |
| 13 | 4507979 | Клапан | 2 |
| 14 | 4190274 | Зажим | 4 |
| 15 | 4507228 | Хомут шланга | 6 |
| 16 | 4055312 | Ленточный зажим | 10 |
| 18 | J901016 | Болт | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
