Радиатор — HITACHI KH850-3

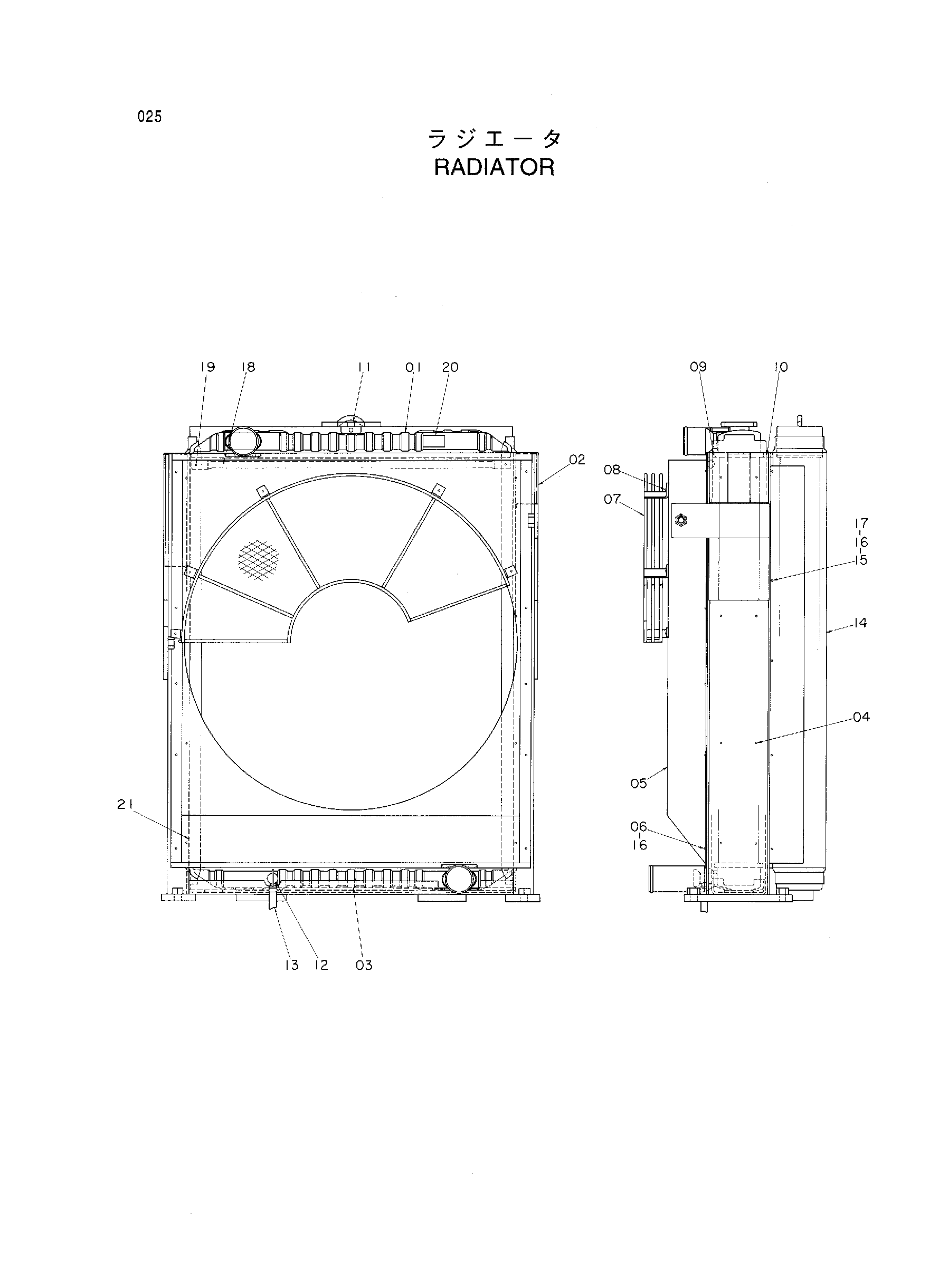

Заводская схема «Радиатор» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4216618 | Радиатор | 1 | |
| 01 | 4250931 | Радиатор коре | 1 |
| 02 | 4250932 | Рама | 1 |
| 03 | 4206923 | Манжета | 1 |
| 04 | 4218646 | Болт | 16 |
| 05 | 4280903 | Направляющая вентилятор | 1 |
| 06 | J901025 | Болт | 10 |
| 07 | 4280904 | Защита вентилятор | 1 |
| 08 | 4206128 | Болт | 4 |
| 09 | 4206925 | Манжета | 2 |
| 10 | 4206924 | Манжета | 2 |
| 11 | 4232772 | Колпачок | 1 |
| 12 | 4148705 | Пробка | 1 |
| 13 | 4280905 | Шланг | 1 |
| 14 | 4250943 | Масляный радиатор | 1 |
| 15 | J901025 | Болт | 10 |
| 16 | A590910 | Пружинная шайба | 20 |
| 17 | A590110 | Шайба | 10 |
| 18 | 4216269 | Шток | 2 |
| 19 | 4250934 | Болт | 4 |
| 20 | 4250945 | Информационная табличка | 1 |
| 21 | 4280906 | Линер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
