Гидромотор — HITACHI KH850-3

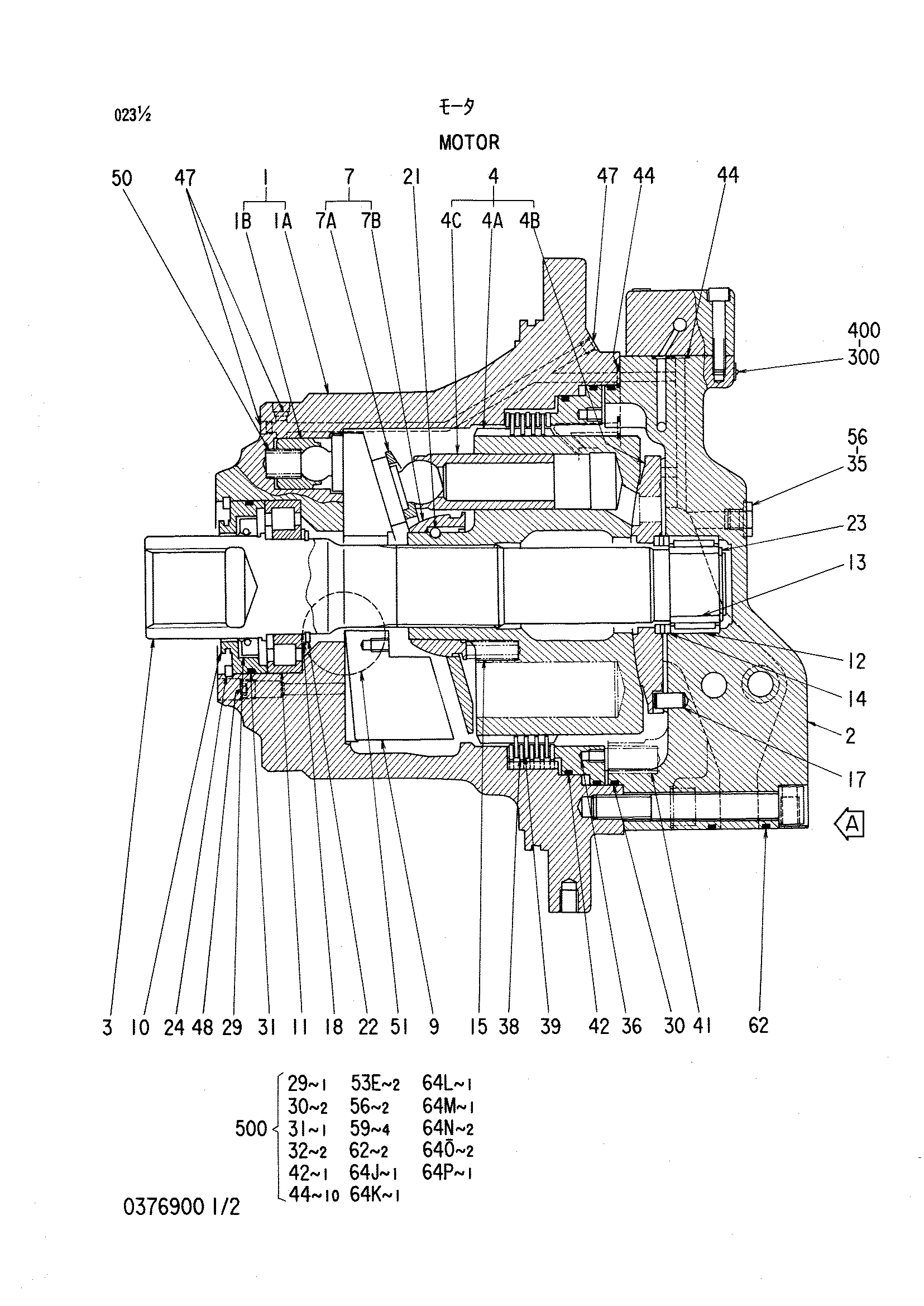

Заводская схема «Гидромотор» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4249072 | Гидромотор | 1 | |
| 1 | 0376901 | Корпус в сборе | 1 |
| 2 | 0352202 | Крышка | 1 |
| 3 | 0376902 | Вал | 1 |
| 4 | 0376903 | Блок гидроцилиндра в сборе | 1 |
| 7 | 0352205 | Пластина в сборе | 1 |
| 9 | 0376904 | Пластина | 1 |
| 10 | 0376905 | Корпус | 1 |
| 11 | 0376906 | Подшипник. каток | 1 |
| 12 | 0352209 | Игольчатый подшипник | 1 |
| 13 | 0352210 | Внутреннее кольцо подшипника | 1 |
| 14 | 0352211 | Втулка | 1 |
| 15 | 0352212 | Пружина | 9 |
| 17 | 0352213 | Палец | 1 |
| 18 | 0352214 | Шайба | 1 |
| 21 | 0224920 | Стальной шарик | 1 |
| 22 | 0352215 | Стопорное кольцо | 1 |
| 23 | 0352216 | Стопорное кольцо | 1 |
| 24 | 0311317 | Стопорное кольцо | 1 |
| 25 | 0288618 | Болт с внутренним шестигранником | 8 |
| 26 | 0262602 | Болт с внутренним шестигранником | 1 |
| 27 | 0352217 | Пробка | 2 |
| 29 | 0376907 | Масляное уплотнение | 1 |
| 30 | 0352219 | Уплотнительное кольцо | 2 |
| 31 | A811105 | Уплотнительное кольцо | 1 |
| 32 | 4506418 | Уплотнительное кольцо | 2 |
| 35 | 0311319 | Пробка | 2 |
| 36 | 0352220 | Поршень | 1 |
| 38 | 0352221 | Пластина фрикционный | 5 |
| 39 | 0352222 | Пластина дисковый | 4 |
| 41 | 0376908 | Пружина | 10 |
| 42 | 0352224 | Уплотнительное кольцо | 1 |
| 44 | 4506320 | Уплотнительное кольцо | 10 |
| 45 | 0310024 | Пробка | 2 |
| 47 | 0352225 | Пробка | 6 |
| 48 | 94-2011 | Пробка | 6 |
| 50 | 0352226 | Пружина | 4 |
| 51 | 0352227 | Стальной шарик | 2 |
| 53 | 0352228 | Клапан в сборе | 1 |
| 53E | 4506424 | Уплотнительное кольцо | 2 |
| 56 | 957366 | Уплотнительное кольцо | 2 |
| 58 | 0311336 | Пробка | 2 |
| 59 | 4509180 | Уплотнительное кольцо | 4 |
| 62 | 984614 | Уплотнительное кольцо | 2 |
| 64 | 0376909 | Предохранительный клапан в сборе | 2 |
| 64J | 4506418 | Уплотнительное кольцо | 1 |
| 64K | 4506420 | Уплотнительное кольцо | 1 |
| 64L | 4506412 | Уплотнительное кольцо | 1 |
| 64M | 0111715 | Уплотнительное кольцо | 1 |
| 64N | 4033725 | Опорное кольцо | 2 |
| 64O | 4027959 | Опорное кольцо | 2 |
| 64P | 4027963 | Опорное кольцо | 1 |
| 500 | 0376910 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
