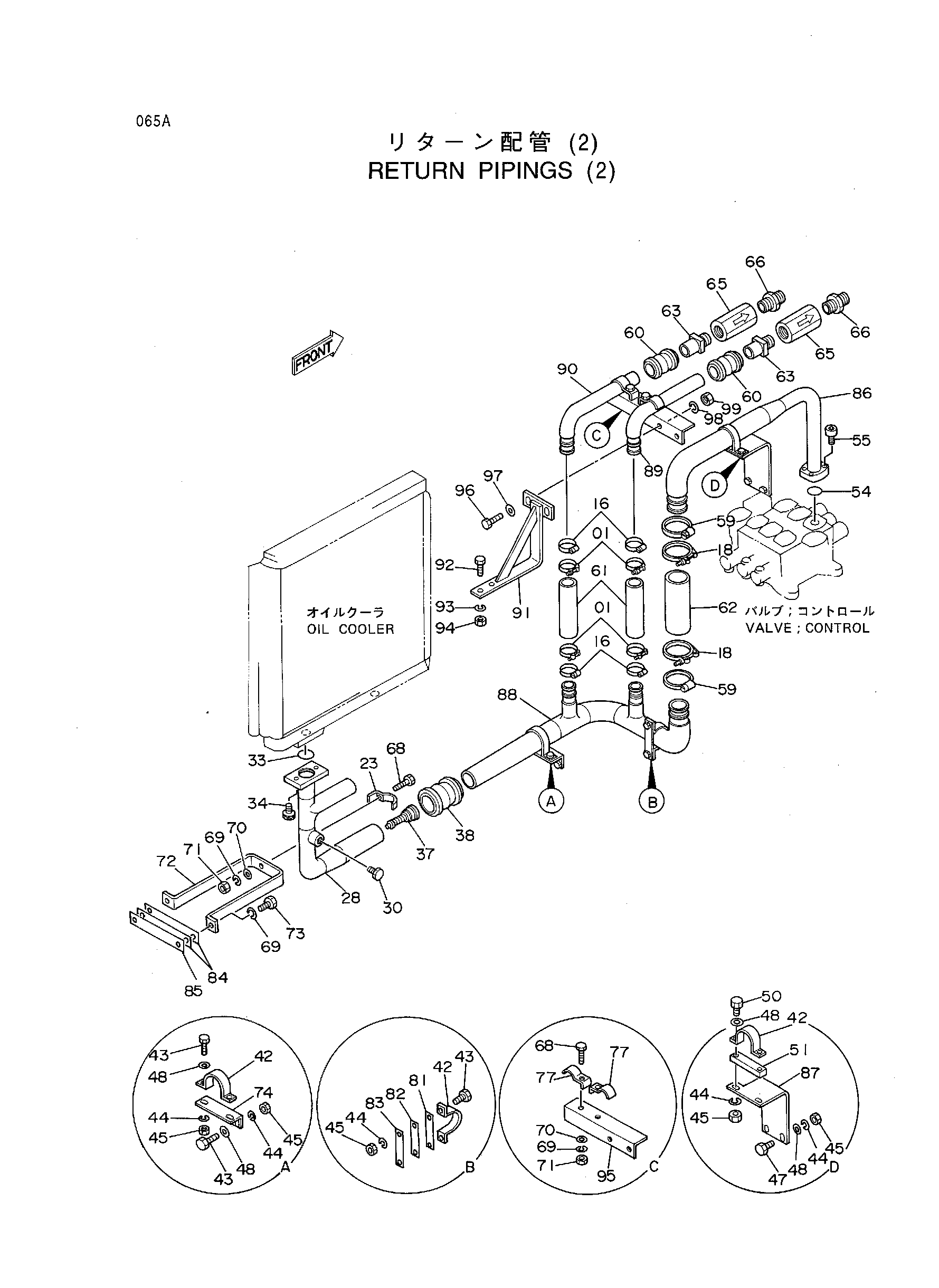

Обратный трубопроводы (2) — HITACHI KH850-3

Заводская схема «Обратный трубопроводы (2)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4282474	Хомут шланга	4
16	4505385	Хомут шланга	4
18	4263764	Хомут шланга	2
23	4053697	Хомут трубки	1
28	8049476	Трубка	1
30	447483	Пробка	1
33	A811050	Уплотнительное кольцо	1
34	M341236	Болт с внутренним шестигранником	2
37	4156841	Клапан	1
38	4067833	Муфта	1
42	4053865	Хомут трубки	3
43	J901030	Болт	6
44	A590910	Пружинная шайба	10
45	J950010	Гайка	10
47	J901035	Болт	2
48	A590110	Плоская шайба	8
50	J901030 замена: J901050	Болт	2
50	J901050	Болт	2
51	4344437	Резиновая прокладка	1
54	A811040	Уплотнительное кольцо	1
55	M341236	Болт с внутренним шестигранником	4
59	4504491	Хомут шланга	2
60	4069801	Муфта	2
61	4080206	Резиновый шланг	2
62	4094001	Резиновый шланг	1
63	4081255	Адаптер	2
65	4087983	Обратный клапан	2
66	94-1706	Адаптер	2
68	J901275	Болт	3
69	A590912	Пружинная шайба	5
70	A590112	Плоская шайба	3
71	J950012	Гайка	3
72	4268215	Кронштейн	1
73	J901225	Болт	2
74	4261363	Кронштейн	1
77	4053698	Хомут трубки	2
81	4276744	Регулировочная шайба	1
82	4276745	Регулировочная шайба	1
83	4276746	Регулировочная шайба	1
84	4278895	Регулировочная шайба	2
85	4278896	Регулировочная шайба	1
86	8052059	Трубка	1
87	4286091 замена: 4344430	Кронштейн	1
87	4286091 замена: 4344437	Кронштейн	1
87	4286091 замена: J901050	Кронштейн	1
87	4344430	Кронштейн	1
88	8050011 замена: 8059371	Трубка	1
88	8059371	Трубка	1
89	9736830	Трубка	1
90	9736411	Трубка	1
91	8052342	Кронштейн	1
92	J901235	Болт	2
93	A590912	Пружинная шайба	2
94	J950012	Гайка	2
95	4286035	Кронштейн	1
96	J901235	Болт	2
97	4086891	Шайба	2
98	A590912	Пружинная шайба	2
99	J950012	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
