Поворот рычаг — HITACHI KH850-3

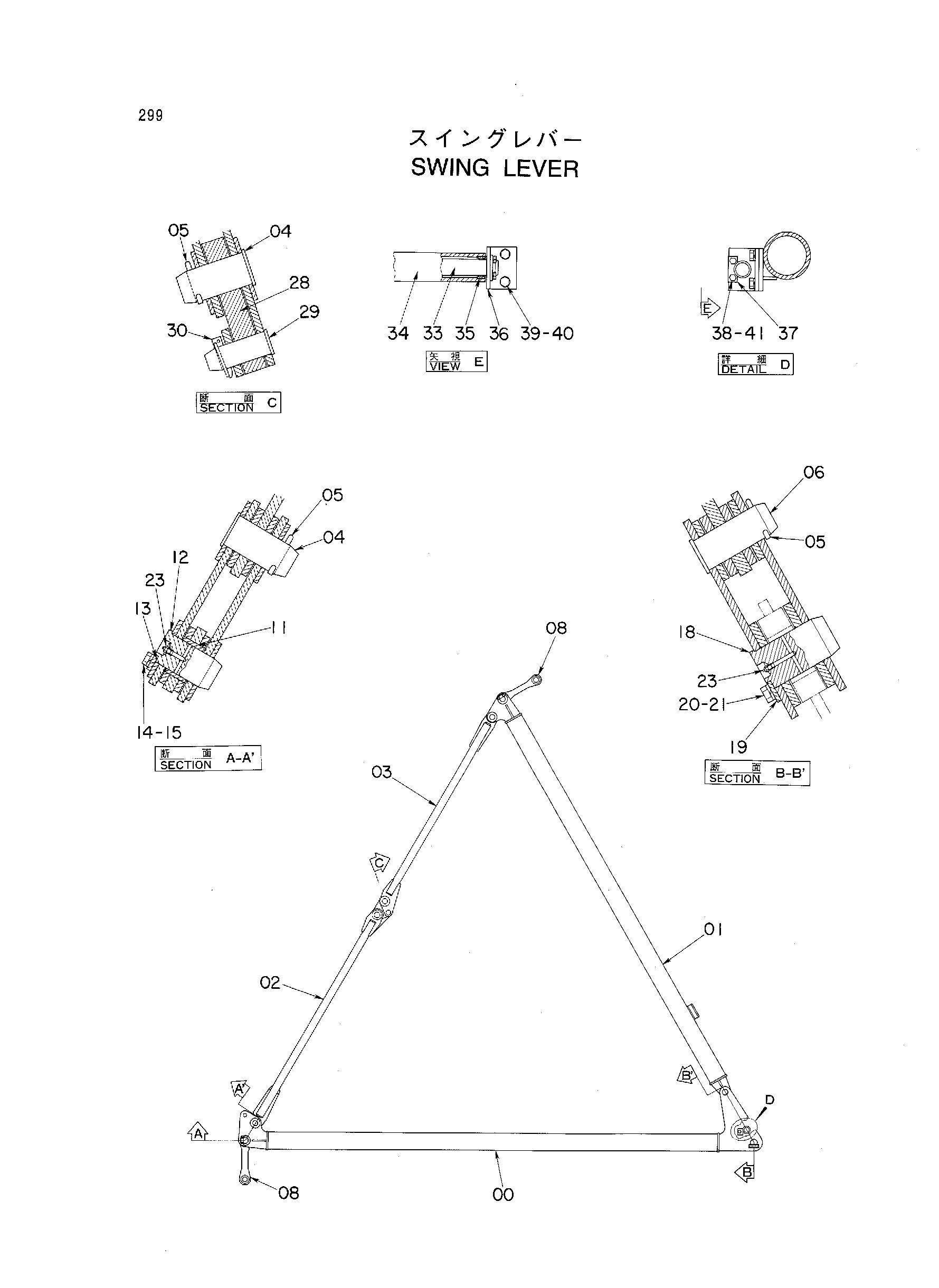

Заводская схема «Поворот рычаг» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9100281 | Поворот рычаг | 1 | |
| 00 | 6011605 | Рычаг | 1 |
| 01 | 6011603 | Рычаг | 1 |
| 02 | 7024075 | Стойка | 2 |
| 03 | 7024076 | Стойка | 2 |
| 04 | 4239491 | Палец | 8 |
| 05 | A761000 | Шплинт | 10 |
| 06 | 4270985 | Палец | 2 |
| 08 | 9736576 | Тяга | 4 |
| 11 | 4239495 | Втулка | 4 |
| 12 | 4239496 | Палец | 4 |
| 13 | X4247 | Стопорная пластина | 4 |
| 14 | J901630 | Болт | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
| 18 | 4271456 | Палец | 2 |
| 19 | X4248 | Стопорная пластина | 2 |
| 20 | J932035 | Болт | 4 |
| 21 | A590920 | Пружинная шайба | 4 |
| 23 | J75481 | Пресс-маслёнка | 6 |
| 28 | 4271457 | Тяга | 2 |
| 29 | 4271927 | Палец | 2 |
| 30 | 947447 | Палец кольцо | 2 |
| 33 | 4091744 | Мост | 1 |
| 34 | 4066775 | Ролик | 1 |
| 35 | 4080992 | Игольчатый подшипник | 2 |
| 36 | 8014797 | Кронштейн | 2 |
| 37 | X280071 | Стопорная пластина | 2 |
| 38 | J900814 | Болт | 4 |
| 39 | J901220 | Болт | 4 |
| 40 | A590912 | Пружинная шайба | 4 |
| 41 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
