Трансмиссия (таглине) — HITACHI KH850-3

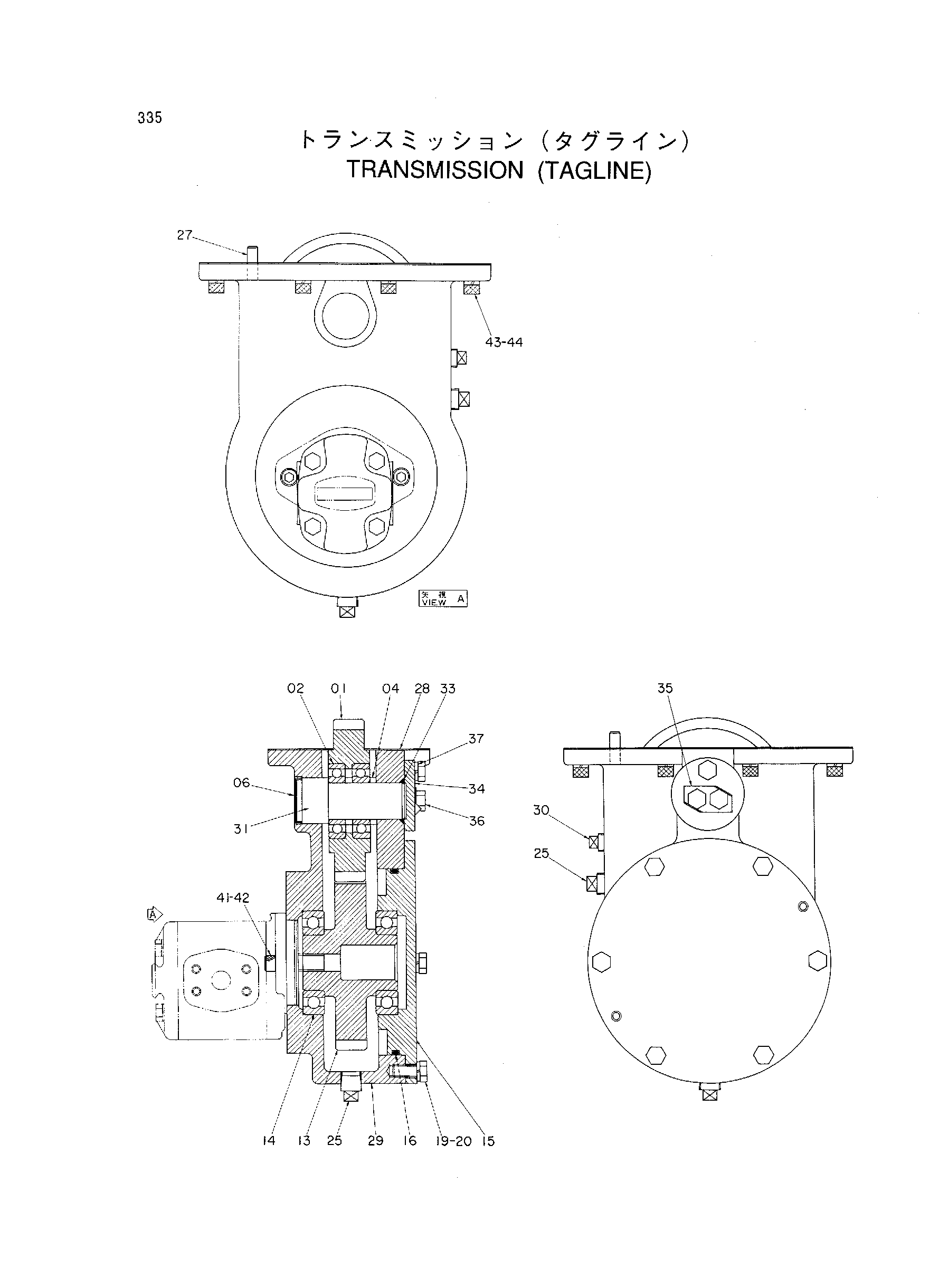

Заводская схема «Трансмиссия (таглине)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3046390 | Шестерня холостой ход | 1 |
| 02 | 995797 | Шариковый подшипник | 2 |
| 04 | 4240057 | Проставка | 2 |
| 06 | 971305 | Крышка | 1 |
| 13 | 3046391 | Шестерня | 1 |
| 14 | 4023590 | Шариковый подшипник | 2 |
| 15 | 4097517 | Картридж | 1 |
| 16 | A810170 | Уплотнительное кольцо | 1 |
| 19 | J901025 | Болт | 6 |
| 20 | A590910 | Пружинная шайба | 6 |
| 25 | 94-2024 | Пробка | 2 |
| 27 | J401032 | Установочный штифт | 2 |
| 28 | 4295312 | Манжета | 1 |
| 29 | 1017805 | Корпус | 1 |
| 30 | 447483 | Пробка | 1 |
| 31 | 4242312 | Мост | 1 |
| 33 | A810035 | Уплотнительное кольцо | 1 |
| 34 | 4291806 | Фиксатор | 1 |
| 35 | 4099370 | Стопорная шайба | 1 |
| 36 | J901022 | Болт | 3 |
| 37 | A590910 | Пружинная шайба | 1 |
| 40 | 955498 | Уплотнение лента | 1 |
| 41 | M341020 | Болт с внутренним шестигранником | 2 |
| 42 | 449558 | Уплотнительная шайба | 2 |
| 43 | M341236 | Болт с внутренним шестигранником | 10 |
| 44 | A590912 | Пружинная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
