Поворот сигнализация устройство — HITACHI KH850-3

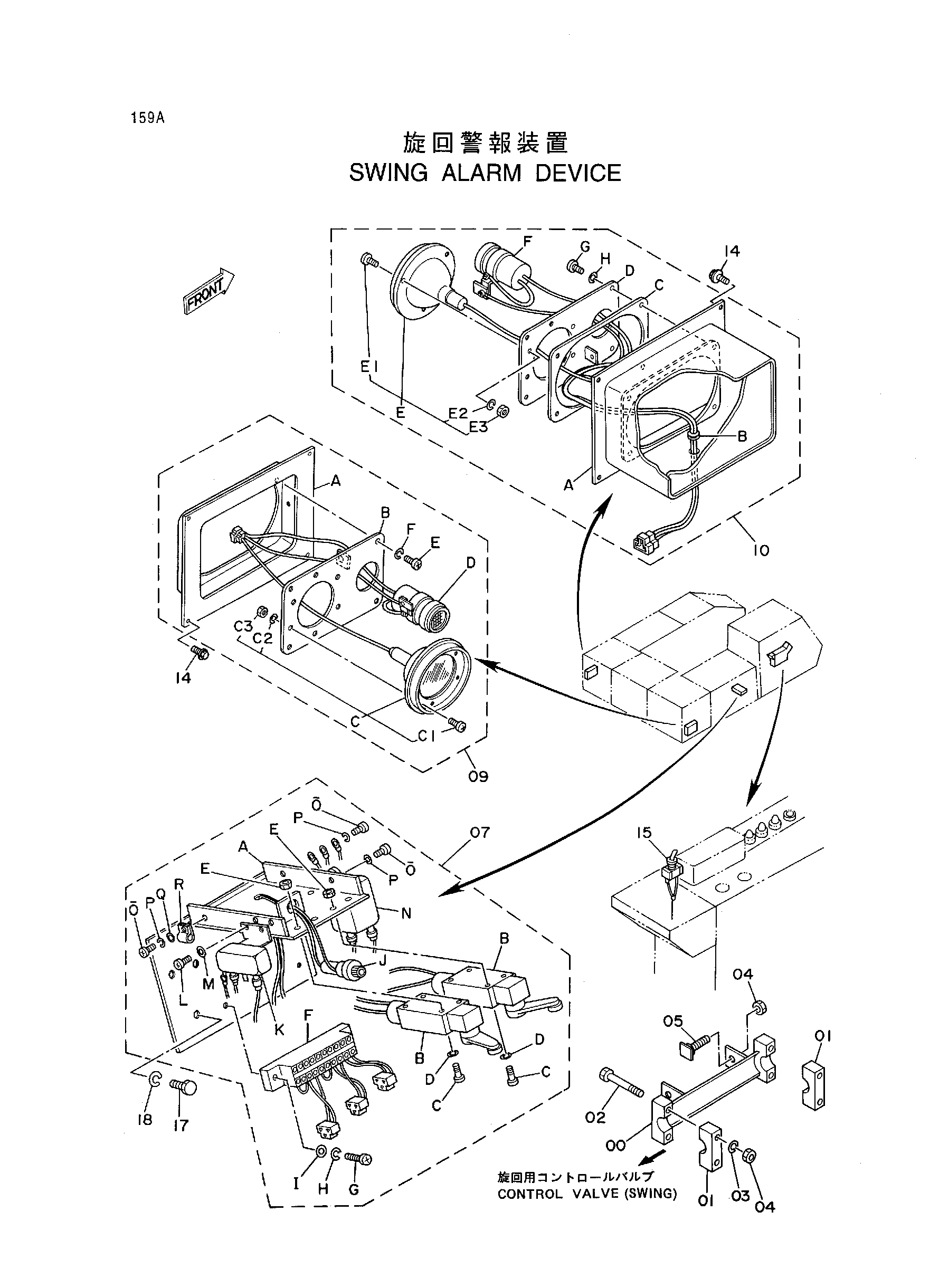

Заводская схема «Поворот сигнализация устройство» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054919 | Держатель | 1 |
| 01 | 4255161 | Хомут | 2 |
| 02 | J901055 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | J950010 | Гайка | 6 |
| 05 | 9734242 | Ответная планка | 2 |
| 07 | 9097708 | Блок управление | 1 |
| 07A | 8049292 | Кронштейн | 1 |
| 07B | 4255250 | Выключатель концевой | 2 |
| 07C | M430440 | Винт | 8 |
| 07D | A590904 | Пружинная шайба | 8 |
| 07E | M500403 | Гайка | 8 |
| 07F | 4264614 | Клемма | 1 |
| 07G | M430416 | Винт | 2 |
| 07H | A590904 | Пружинная шайба | 2 |
| 07I | A590104 | Плоская шайба | 2 |
| 07J | 4255911 | Предохранитель | 1 |
| 07K | 4255912 | Реле | 1 |
| 07L | M430510 | Винт | 2 |
| 07M | A590905 | Пружинная шайба | 2 |
| 07N | 4175981 | Фласхер | 1 |
| 07O | M430610 | Винт | 3 |
| 07P | A590906 | Пружинная шайба | 3 |
| 07Q | A590106 | Плоская шайба | 1 |
| 07R | 4085447 | Хомут | 1 |
| 09 | 8044349 | Фонарь боковой | 1 |
| 09A | 8030548 | Короб | 1 |
| 09B | 9721052 | Панель | 1 |
| 09C | 4020829 | Фонарь | 1 |
| 09C1 | M430416 | Винт | 3 |
| 09C2 | A590914 | Пружинная шайба | 3 |
| 09C3 | M500403 | Гайка | 3 |
| 09D | 4020830 | Зуммер | 1 |
| 09E | M430613 | Винт | 4 |
| 09F | A590906 | Пружинная шайба | 4 |
| 10 | 8044348 | Фонарь боковой | 1 |
| 10A | 8030549 | Короб | 1 |
| 10B | 4164064 | Резиновая втулка | 1 |
| 10C | 4162207 | Манжета | 1 |
| 10D | 9721052 | Панель | 1 |
| 10E | 4020829 | Фонарь | 1 |
| 10E1 | M430416 | Винт | 3 |
| 10E2 | A590914 | Пружинная шайба | 3 |
| 10E3 | M500403 | Гайка | 3 |
| 10F | 4020830 | Зуммер | 1 |
| 10G | M430613 | Винт | 4 |
| 10H | A590906 | Пружинная шайба | 4 |
| 14 | J010616 | Болт с шайбой | 8 |
| 15 | 4248990 | Выключатель | 1 |
| 17 | J900818 | Болт | 3 |
| 18 | A590908 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
