Портал высокий (2) — HITACHI KH850-3

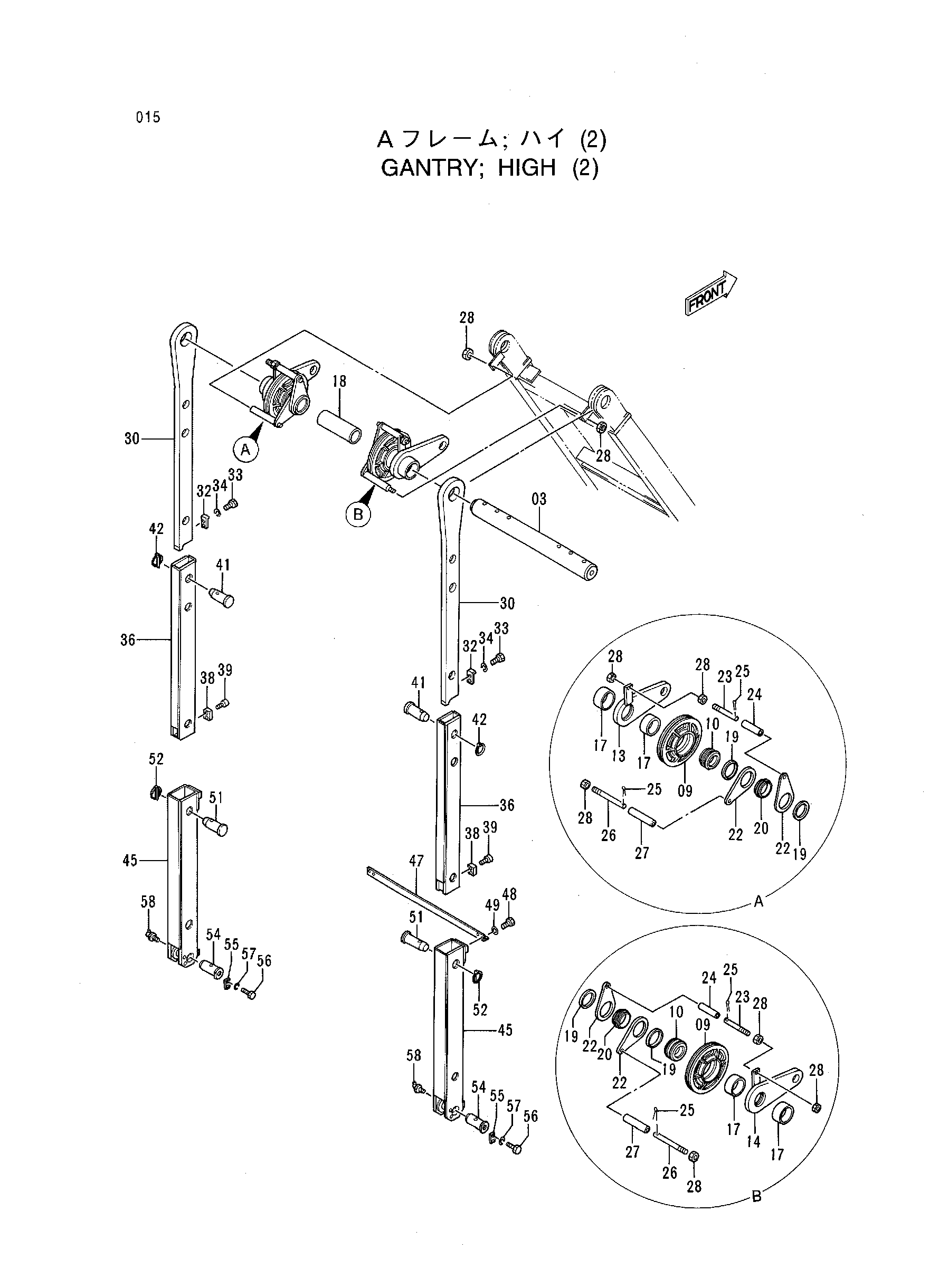

Заводская схема «Портал высокий (2)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	3052394	Мост	1
09	3043267	Канатный блок	2
10	4117994 замена: 4141490	Роликовый подшипник	2
10	4141490	Роликовый подшипник	2
13	8048927	Тяга L	1
14	8048928	Тяга R	1
17	4262407	Проставка	4
18	4262408	Проставка	1
19	4262405	Проставка	4
20	4262406	Проставка	2
22	4262404	Тяга	4
23	4253600	Палец	2
24	4262444	Проставка	2
25	A765050	Шплинт	4
26	4176663	Палец	2
27	4262443	Проставка	2
28	J951024	Гайка	8
30	2030516	LEG задний	2
32	4098052	Ограничитель	2
33	J901640	Болт	4
34	A590916	Пружинная шайба	4
36	7023390	LEG задний	2
38	4159949 замена: 4324412	Ограничитель	2
38	4159949 замена: M341640	Ограничитель	2
38	4324412	Ограничитель	2
39	M341636	Болт с внутренним шестигранником	4
39	M341640	Болт с внутренним шестигранником	4
41	4262400	Палец	2
42	4135031	Палец кольцо	2
45	7023391	LEG задний	2
47	4262403	Стойка	1
48	J901635	Болт	4
49	A590916	Пружинная шайба	4
51	4262402	Палец	2
52	4135031	Палец кольцо	2
54	4262401	Палец	2
55	X4247	Стопорная пластина	2
56	J901635	Болт	4
57	A590916	Пружинная шайба	4
58	J75581	Пресс-маслёнка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
