Трансмиссия (насос) — HITACHI KH850-3

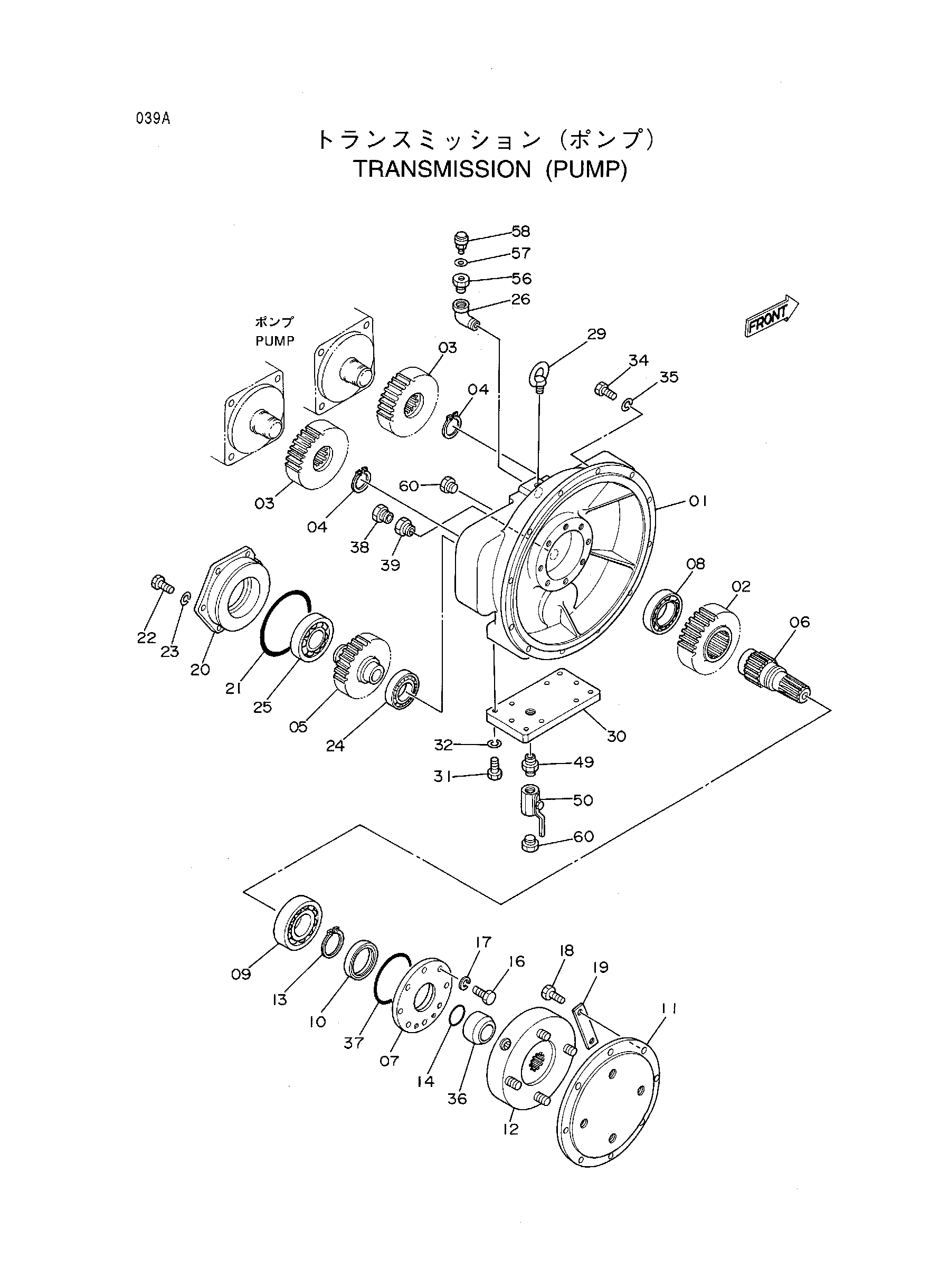

Заводская схема «Трансмиссия (насос)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1015292 | Корпус | 1 |
| 02 | 3042182 | Шестерня | 1 |
| 03 | 3042183 | Шестерня | 2 |
| 04 | 991345 | Стопорное кольцо | 2 |
| 05 | 2030423 | Шестерня привод | 1 |
| 06 | 2026463 | Вал | 1 |
| 07 | 3042181 | Крышка | 1 |
| 08 | 944525 | Шариковый подшипник | 1 |
| 09 | 969423 | Шариковый подшипник | 1 |
| 10 | 4113299 | Масляное уплотнение | 1 |
| 11 | 3036440 | Пластина | 1 |
| 12 | 4080519 | Муфта | 1 |
| 13 | 488075 | Стопорное кольцо | 1 |
| 14 | A810050 | Уплотнительное кольцо | 1 |
| 16 | J901240 | Болт | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 18 | J901245 | Болт | 8 |
| 19 | 4193758 | Стопорная шайба | 4 |
| 20 | 2030422 | Крышка | 1 |
| 21 | A810175 | Уплотнительное кольцо | 1 |
| 22 | J901232 | Болт | 6 |
| 23 | A590912 | Пружинная шайба | 6 |
| 24 | 4023590 | Шариковый подшипник | 1 |
| 25 | 925052 | Шариковый подшипник | 1 |
| 26 | 94-0649 | Угловой штуцер | 1 |
| 29 | 4083751 | Болт проушина | 1 |
| 30 | 4261273 | Крышка | 1 |
| 31 | J901240 | Болт | 10 |
| 32 | A590912 | Пружинная шайба | 10 |
| 34 | J901235 | Болт | 12 |
| 35 | A590912 | Пружинная шайба | 12 |
| 36 | 4223754 | Втулка | 1 |
| 37 | A810135 | Уплотнительное кольцо | 1 |
| 38 | 4249822 | Указатель уровня | 1 |
| 39 | 4249823 | Переходник | 1 |
| 49 | 94-1704 | Адаптер | 1 |
| 50 | 94-4029 | Кран | 1 |
| 56 | 4096990 | Адаптер | 1 |
| 57 | D912218 | Шайба | 1 |
| 58 | 989058 | Сапун | 1 |
| 60 | 4187322 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
