Крышка — HITACHI KH850-3

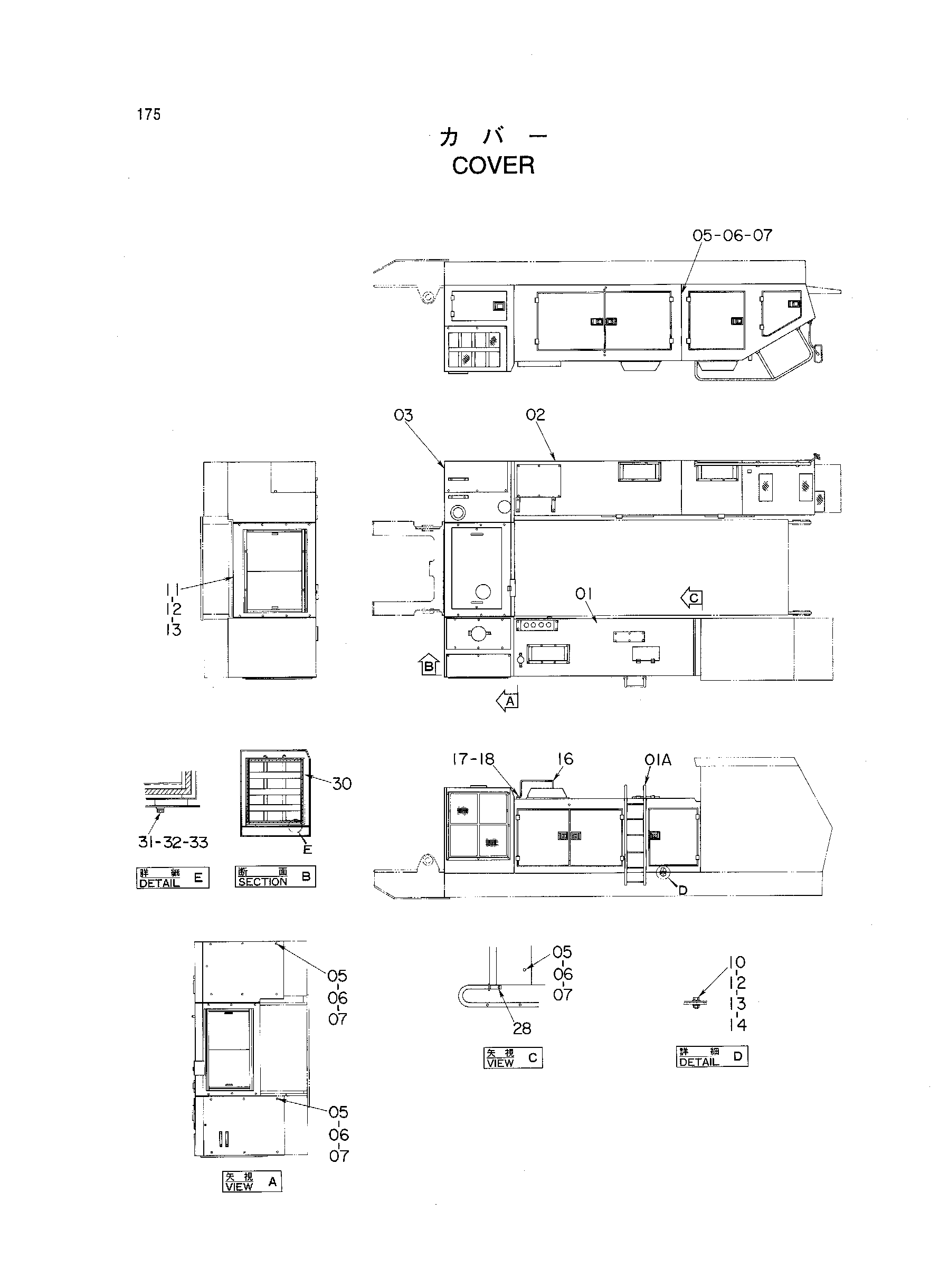

Заводская схема «Крышка» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261787 замена: 4334811 | Крышка | 1 |
| 01 | 4334811 | Крышка | 1 |
| 01A | 4324866 | Лестница | 1 |
| 02 | 4261788 замена: 4334812 | Крышка | 1 |
| 02 | 4334812 | Крышка | 1 |
| 03 | 4261789 замена: 4334813 | Крышка | 1 |
| 03 | 4334813 | Крышка | 1 |
| 05 | J901025 | Болт | 24 |
| 06 | A590910 | Пружинная шайба | 24 |
| 07 | J217083 | Шайба | 24 |
| 10 | J901228 | Болт | 27 |
| 11 | J901220 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 31 |
| 13 | A590112 | Плоская шайба | 31 |
| 14 | J950012 | Гайка | 27 |
| 16 | 4229741 | Кронштейн | 1 |
| 17 | J901230 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 28 | 4001834 | Палец кольцо | 2 |
| 30 | 6010498 замена: 6014586 | Воздуховод | 1 |
| 30 | 6014586 | Воздуховод | 1 |
| 31 | J901235 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
