Нижний стрела, башенный (нижний) — HITACHI KH850-3

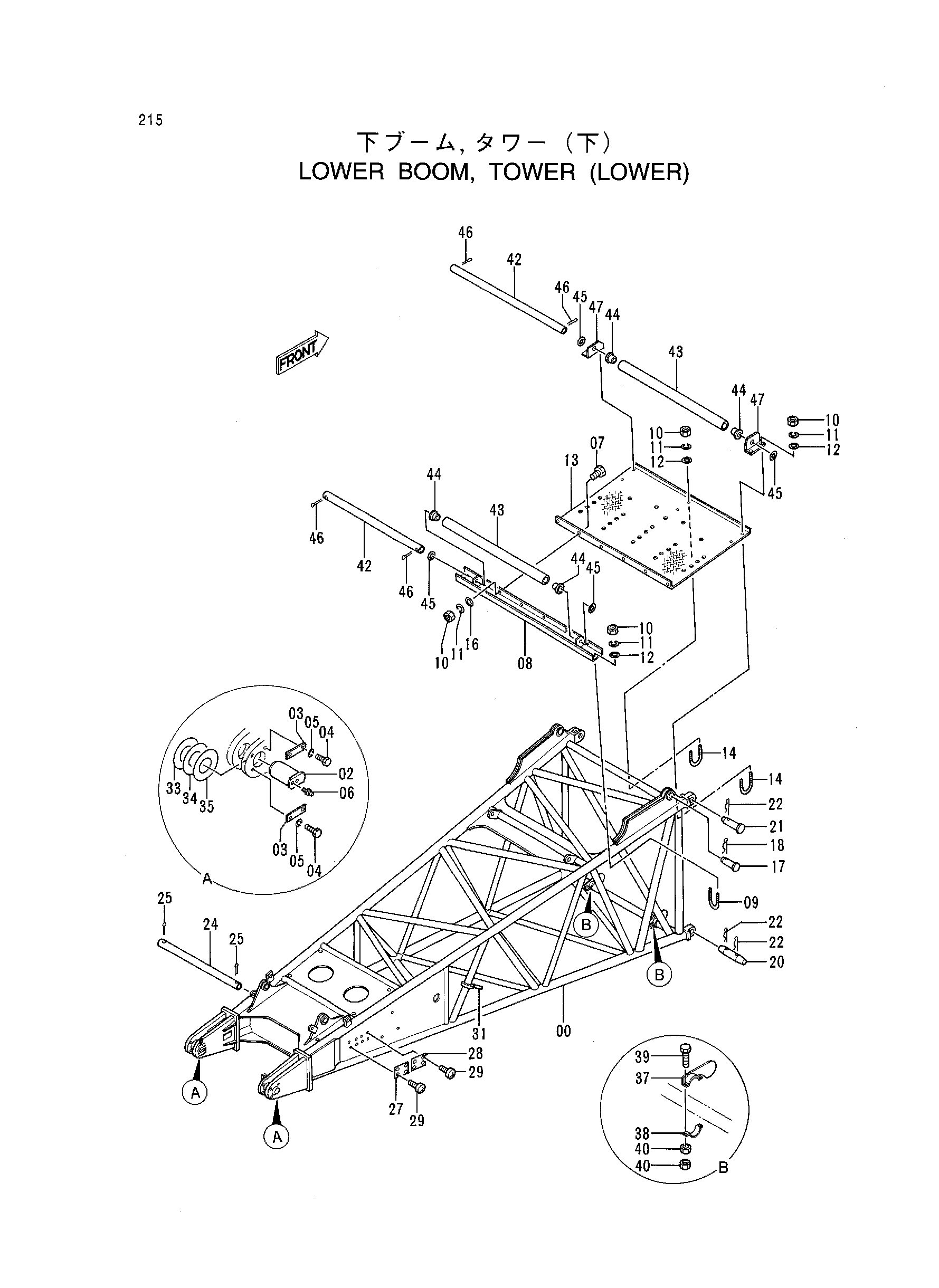

Заводская схема «Нижний стрела, башенный (нижний)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9096867	Нижний стрела	1
00	5003076	Стрела нижний	1
02	3056360	Мост	2
03	X4249	Стопорная пластина	4
04	J932035	Болт	8
05	A590920	Пружинная шайба	8
06	J75481	Пресс-маслёнка	2
07	J901028	Болт	6
08	9738713	Стойка	1
09	4138998	U-образный болт	2
10	J950010	Гайка	16
11	A590910	Пружинная шайба	16
12	A590110	Плоская шайба	10
13	4263188	Защитный кожух	1
14	4138661	U-образный болт	3
16	J21683	Шайба уклон	6
17	4138994	Палец	2
18	3002554	Стопорный палец	2
20	4252183	Палец	2
21	4048095	Палец	2
22	3006890	Стопорный палец	6
24	4263190	Трубка	1
25	A761080	Шплинт	2
27	457517	Информационная табличка	1
28	4053262	Информационная табличка	1
29	M492564	Приводной винт	8
31	4121859	Ленточный зажим	7
33	4235369	Регулировочная шайба 6	2
34	4236183	Регулировочная шайба 3.2	4
35	4236184	Регулировочная шайба 4.5	2
37	9733886	Ограничитель	2
38	4252184	Хомут трубки	2
39	J901030	Болт	4
40	J950010	Гайка	8
42	4233082	Мост	2
43	4233083	Ролик	2
44	4142688	Втулка	4
45	A590139	Плоская шайба	4
46	A766050	Шплинт	4
47	4292913	Кронштейн	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
