Сиденье — HITACHI KH850-3

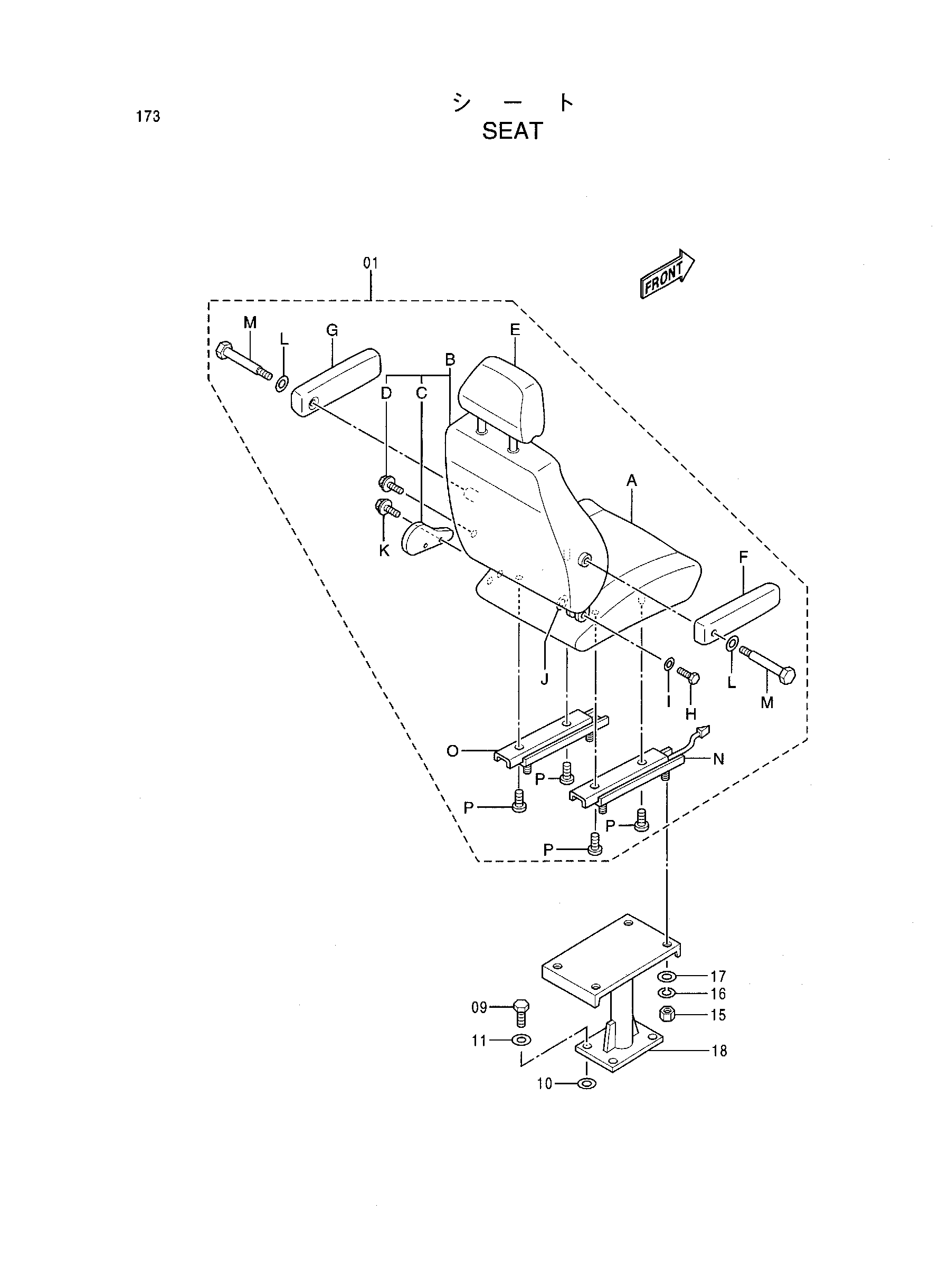

Заводская схема «Сиденье» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4230833 | Сиденье | 1 |
| 01A | 0368101 | Амортизатор сиденье | 1 |
| 01B | 0368102 | Сиденье задний | 1 |
| 01C | 0340803 | Механизм натяжения | 1 |
| 01D | 0262708 | Болт | 2 |
| 01E | 0368103 | Головка опора | 1 |
| 01F | 0368104 | Арм-рест | 1 |
| 01G | 0368105 | Арм-рест | 1 |
| 01H | 0262709 | Болт петля | 1 |
| 01I | 0262710 | Шайба | 1 |
| 01J | 0262711 | Пружинная шайба | 1 |
| 01K | 0262708 | Болт | 2 |
| 01L | 0262710 | Шайба | 2 |
| 01M | 0340807 | Болт | 2 |
| 01N | 0368106 | Механизм натяжения сиденье | 1 |
| 01O | 0304003 | Механизм натяжения сиденье | 1 |
| 01P | 0340808 | Винт | 4 |
| 09 | J901025 | Болт | 4 |
| 10 | J217083 | Шайба | 4 |
| 11 | A590110 | Плоская шайба | 4 |
| 15 | M500807 | Гайка | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 17 | A590108 | Плоская шайба | 4 |
| 18 | 4301552 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
