Тормоз (основной подъёмный механизм и дополнительный. подъёмный механизм) — HITACHI KH850-3

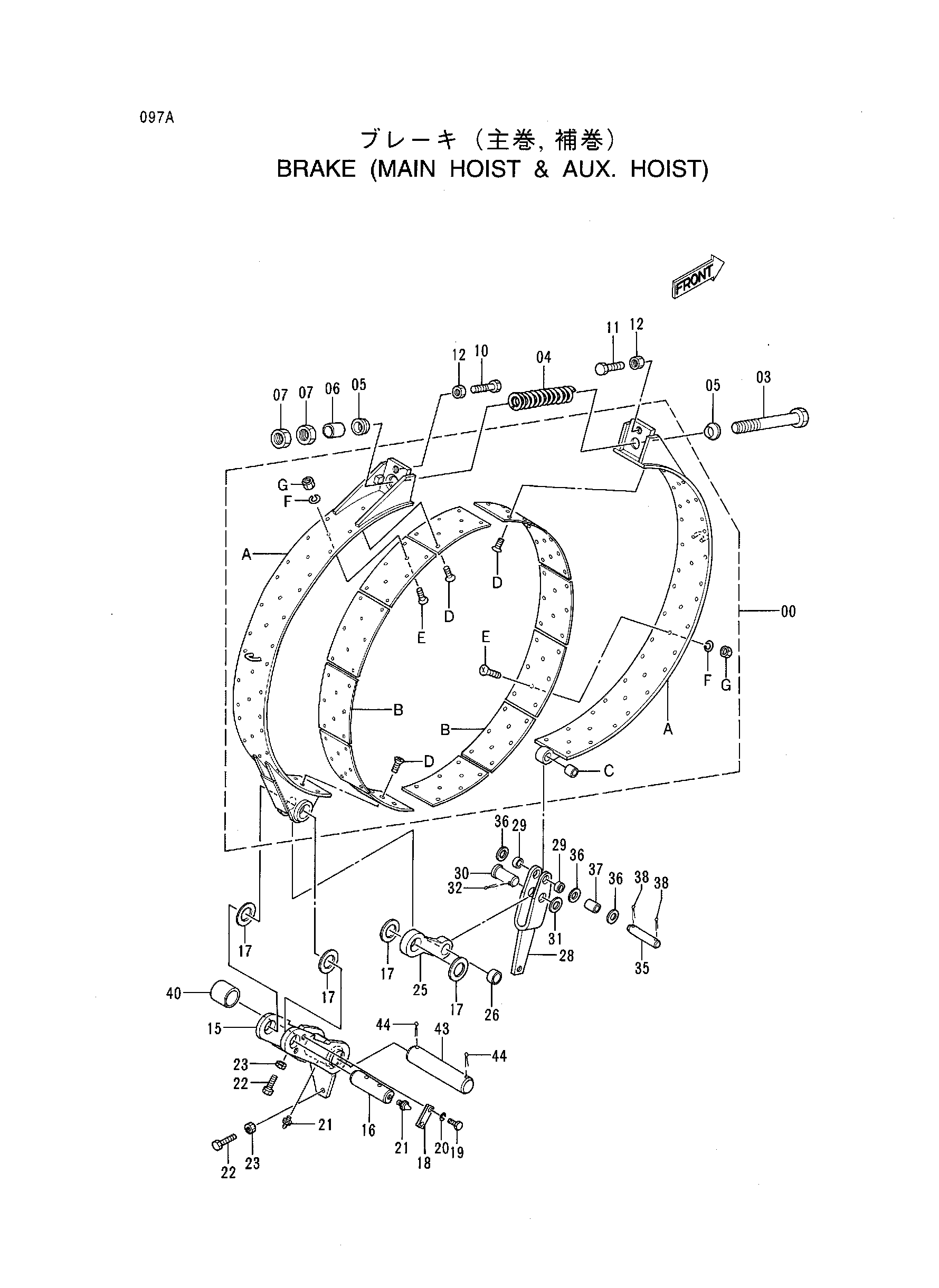

Заводская схема «Тормоз (основной подъёмный механизм и дополнительный. подъёмный механизм)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9080428 | Лента в сборе | 1 |
| 00A | 6009291 | Лента тормоз | 1 |
| 00B | 4098029 | Накладка | 12 |
| 00C | 4098768 | Втулка | 1 |
| 00D | M480816 | Винт | 14 |
| 00E | M480832 | Винт | 81 |
| 00F | A590908 | Пружинная шайба | 81 |
| 00G | M500807 | Гайка | 81 |
| 03 | 4024203 | Болт | 1 |
| 04 | 49092 | Пружина | 1 |
| 05 | 45248 | Шайба | 2 |
| 06 | 456472 | Проставка | 1 |
| 07 | J953039 | Гайка | 2 |
| 10 | 4160753 | Болт | 1 |
| 11 | 4160752 замена: 4333202 | Болт | 1 |
| 11 | 4333202 | Болт | 1 |
| 12 | J951024 | Гайка | 2 |
| 15 | 8049436 | Тяга | 1 |
| 16 | 4098772 | Палец | 1 |
| 17 | 4201299 | Шайба | 4 |
| 18 | X4246 | Стопорная пластина | 1 |
| 19 | J901220 | Болт | 2 |
| 20 | A590912 | Пружинная шайба | 2 |
| 21 | J75481 | Пресс-маслёнка | 2 |
| 22 | M261680 | Болт | 2 |
| 23 | J950016 | Гайка | 2 |
| 25 | 4098820 | Тяга | 1 |
| 26 | 4098770 | Втулка | 1 |
| 28 | 8041891 | Рычаг | 1 |
| 29 | 4098769 | Втулка | 2 |
| 30 | 4098776 | Палец | 1 |
| 31 | A590142 | Плоская шайба | 1 |
| 32 | A766056 | Шплинт | 1 |
| 35 | 4098771 | Палец | 1 |
| 36 | A590130 | Плоская шайба | 3 |
| 37 | 4098775 | Проставка | 1 |
| 38 | A766050 | Шплинт | 2 |
| 40 | 4262258 | Проставка | 1 |
| 43 | 4261994 | Палец | 1 |
| 44 | A761000 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
