Управление устройство (експансион и джакк-уп) — HITACHI KH850-3

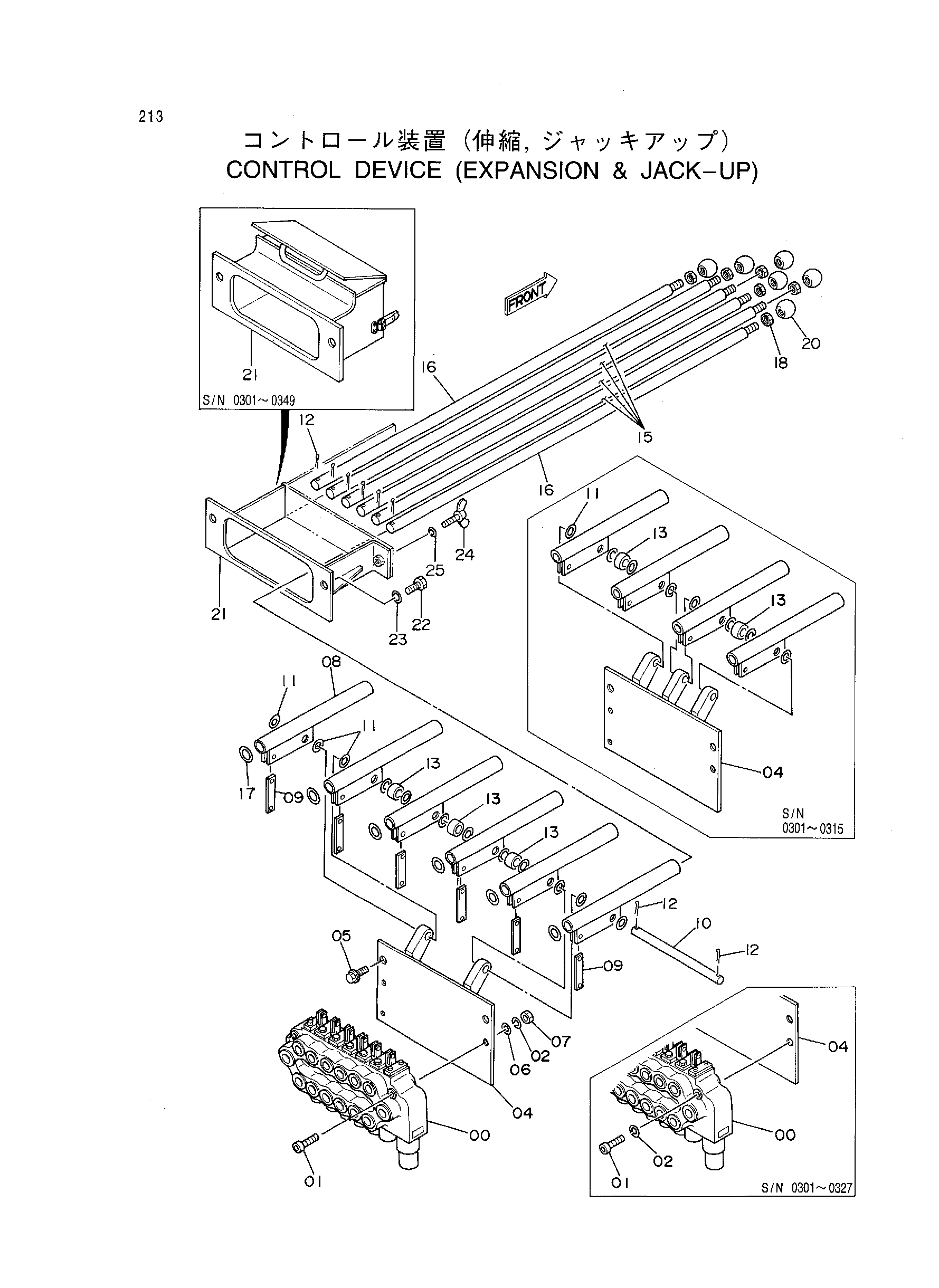

Заводская схема «Управление устройство (експансион и джакк-уп)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4262938 | Гидрораспределитель | 1 |
| 01 | M340860 | Болт с внутренним шестигранником | 3 |
| 01 | M340871 | Болт с внутренним шестигранником | 3 |
| 02 | A590908 | Пружинная шайба | 3 |
| 04 | 9735697 | Кронштейн | 1 |
| 05 | J011230 | Болт с шайбой | 2 |
| 05 | J021235 | Болт с шайбой | 2 |
| 06 | A590108 | Плоская шайба | 3 |
| 07 | M500807 | Гайка | 3 |
| 08 | 9735737 | Рычаг | 6 |
| 09 | 4263098 | Тяга | 6 |
| 10 | 4263099 | Палец | 1 |
| 11 | A590112 | Плоская шайба | 12 |
| 12 | A764028 | Шплинт | 8 |
| 13 | 4266508 | Проставка | 2 |
| 13 | 4266508 | Проставка | 3 |
| 15 | 4263100 | Рычаг | 4 |
| 16 | 4263101 | Рычаг | 2 |
| 17 | A590116 | Плоская шайба | 6 |
| 18 | J950010 | Гайка | 6 |
| 20 | 4274380 | Рукоятка | 6 |
| 21 | 8053055 замена: 8059413 | Короб | 1 |
| 21 | 8053055 замена: M361018 | Короб | 1 |
| 21 | 8053055 замена: A590910 | Короб | 1 |
| 21 | 8059413 | Короб | 1 |
| 22 | J901225 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 24 | M361018 | Болт винг | 1 |
| 25 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
