Барабан в сборе (таглине) — HITACHI KH850-3

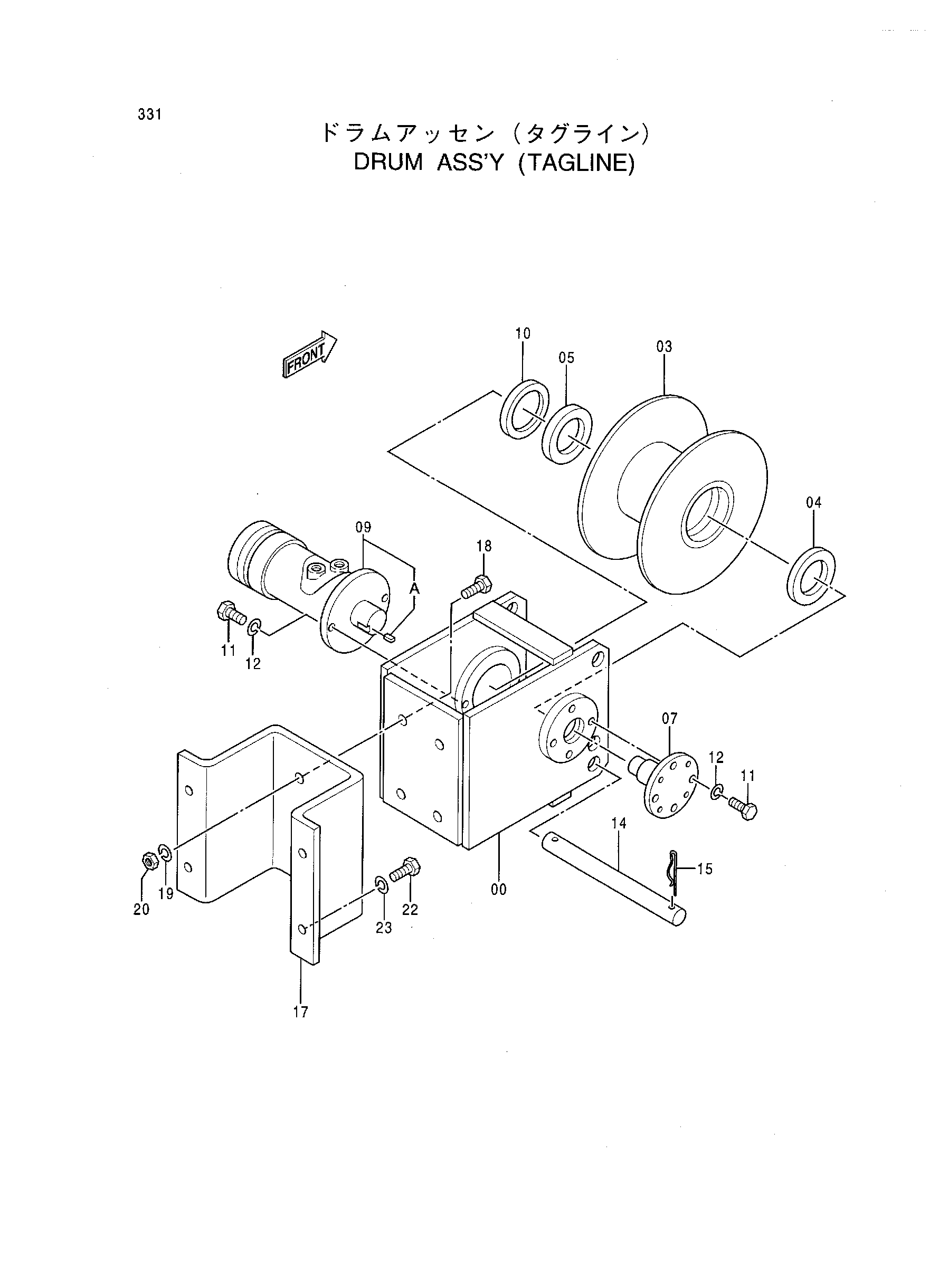

Заводская схема «Барабан в сборе (таглине)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7023299 | Кронштейн | 1 |
| 03 | 8010369 | Барабан | 1 |
| 04 | 950609 | Шариковый подшипник | 1 |
| 05 | 999737 | Шариковый подшипник | 1 |
| 07 | 4261146 | Мост | 1 |
| 09 | 4077195 | Гидромотор | 1 |
| 09A | 4083030 | Шпонка | 1 |
| 10 | 4066801 | Проставка | 1 |
| 11 | J901228 | Болт | 6 |
| 12 | A590912 | Пружинная шайба | 6 |
| 14 | 4261147 | Палец | 1 |
| 15 | 4022701 | Стопорный палец | 2 |
| 17 | 8035870 | Кронштейн | 1 |
| 18 | J901245 | Болт | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | J950012 | Гайка | 4 |
| 22 | J901640 | Болт | 4 |
| 23 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
