Гидромотор — HITACHI KH75

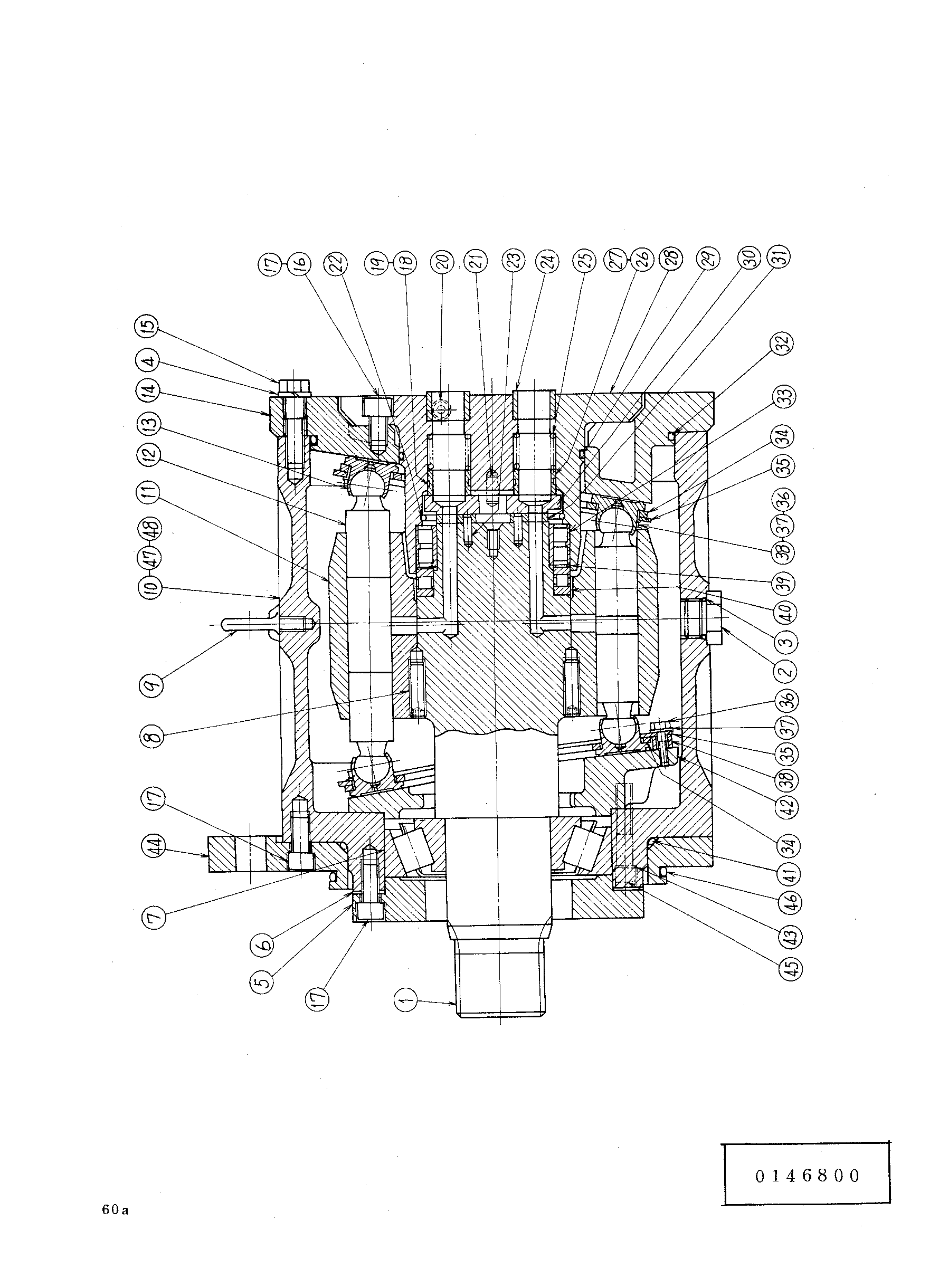

Заводская схема «Гидромотор» для HITACHI KH75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0146800 | Гидромотор | 1 | |
| 02 | 0101235 | Колпачок | 1 |
| 03 | 4048301 | Уплотнительное кольцо | 1 |
| 04 | 0101254 | Стопорная шайба | 16 |
| 05 | 0146801 | Фиксатор | 1 |
| 06 | 0101223 | Регулировочная шайба | 1 |
| 07 | 4040434 | Подшипник | 1 |
| 08 | 0101257 | Винт | 3 |
| 09 | 0111302 | Болт | 1 |
| 12 | 0146802 | Поршень | 26 |
| 13 | 0101543 | Башмак | 26 |
| 15 | 4040438 | Болт | 16 |
| 16 | 4040439 | Болт | 2 |
| 17 | 4040440 | Болт | 22 |
| 18 | 4040441 | Кольцо | 3 |
| 19 | 4048580 | Кольцо тефлон | 1 |
| 20 | 0101229 | Пробка | 1 |
| 21 | 0101522 | Палец | 2 |
| 22 | 0101529 | Кольцо | 1 |
| 23 | 4040429 | Палец | 2 |
| 24 | 4040444 | Втулка | 4 |
| 25 | 4040445 | Пружина | 4 |
| 26 | 4040442 | Втулка | 3 |
| 27 | 0111305 | Втулка | 1 |
| 29 | A810125 | Уплотнительное кольцо | 1 |
| 30 | 0111306 | Пластина | 1 |
| 31 | 4040448 | Пластина | 1 |
| 32 | 4040449 | Уплотнительное кольцо | 1 |
| 33 | 4040450 | Подшипник | 1 |
| 34 | 4040451 | Пластина | 2 |
| 35 | 4040452 | Пластина | 8 |
| 36 | 4040910 | Болт | 16 |
| 37 | 4040453 | Шайба | 16 |
| 38 | 4040454 | Проставка | 16 |
| 39 | 4040455 | Проставка | 1 |
| 40 | 4040456 | Подшипник | 1 |
| 41 | A810210 | Уплотнительное кольцо | 1 |
| 43 | 4040457 | Манжета | 4 |
| 44 | 0146803 | Франге | 1 |
| 45 | 4040459 | Болт | 4 |
| 46 | A810230 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
