Трансмиссия поворот — HITACHI KH75

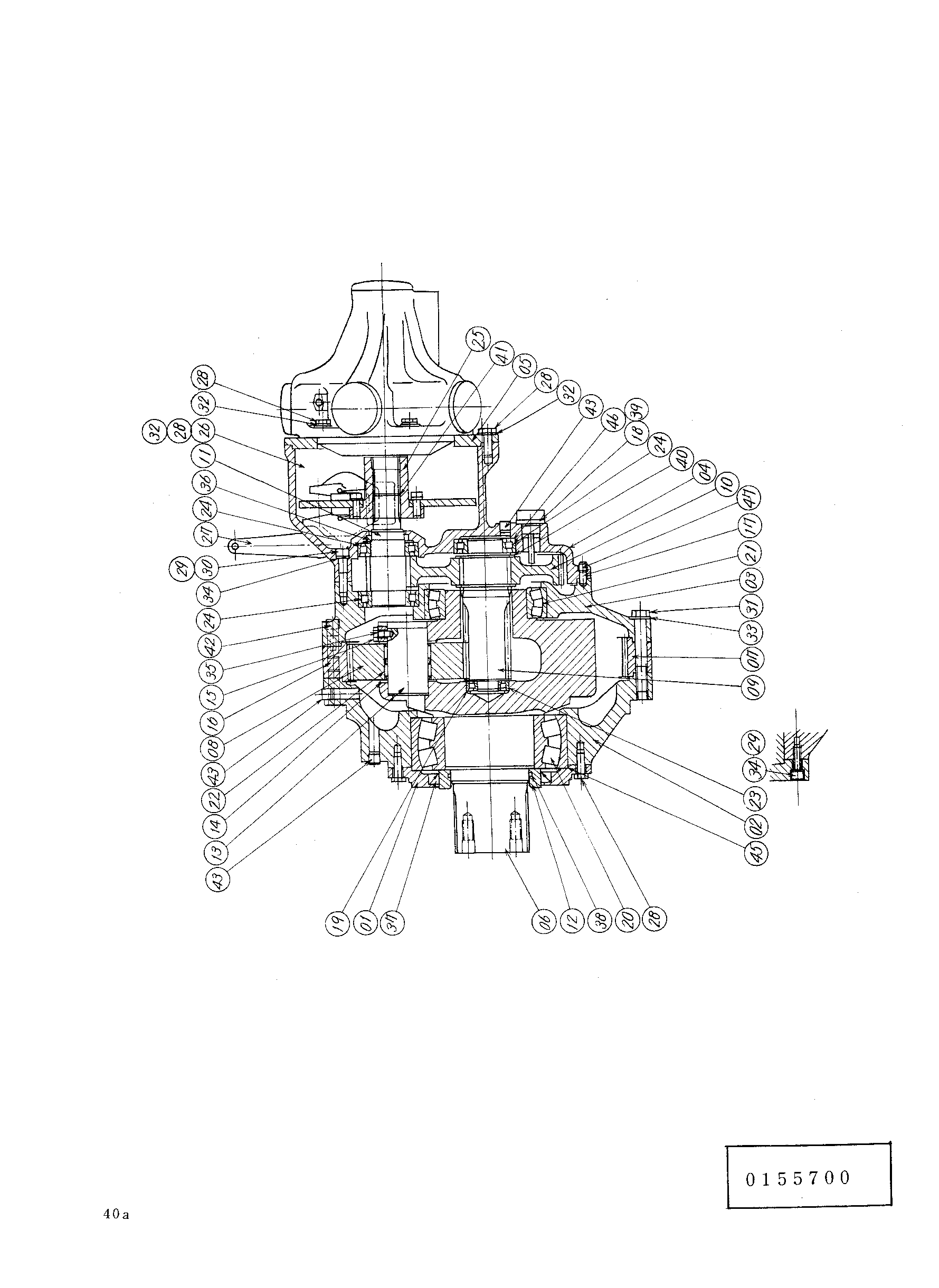

Заводская схема «Трансмиссия поворот» для HITACHI KH75. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4084812	Миссион	1
01	0155701	Крышка передний	1
02	0155702	Корпус передний	1
03	0155703	Корпус	1
04	0116408	Корпус	1
05	0116409	Пластина	1
06	0155704	Вал	1
07	0155705	Коронная шестерня	1
08	0155706	Планетарная шестерня	3
09	0155707	Солнечная шестерня	1
10	0116413	Шестерня	1
11	0147204	Ведущая шестерня	1
12	0155708	Уплотнительное кольцо	1
13	4031164	Палец	3
14	4031165	Пластина	6
15	4031166	Болт	3
16	0155709	Палец	4
17	0111519	Палец	1
18	0155714	Указатель	1
19	0116627	Проставка	1
20	0155710	Подшипник спхрол	1
21	0116418	Подшипник	1
22	4031172	Игольчатый подшипник	6
23	0116419	Подшипник	1
24	0116420	Подшипник	3
25	0147206	Муфта	1
26	0116401	Тормоз пластина	1
27	0116402	Диск тормоз	1
28-01	0147207	Болт	16
28-02	0147207	Болт	28
29-01	0116423	Болт	20
29-02	0116423	Болт	8
30	0131103	Болт	8
31	0155711	Болт	7
32	4514825	Шайба	16
33	4031177	Пружина шайба	7
34-01	4514825	Шайба	28
34-02	4514825	Шайба	16
35	0116623	Шайба	3
36	0100047	Масляное уплотнение	1
37	4039279	Масляное уплотнение	1
38	A811115	Уплотнительное кольцо	1
39	A811030	Уплотнительное кольцо	1
40	Z954442	Стопорное кольцо	2
41	Z446751	Стопорное кольцо	1
42	0147210	Пробка	3
43	0147211	Пробка	3
44	0111538	Установочный винт	2
45	0155712	Регулировочная шайба	1
46	0116428	Регулировочная шайба	1
47	0155713	Установочный винт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
