Тормозной клапан — HITACHI KH75

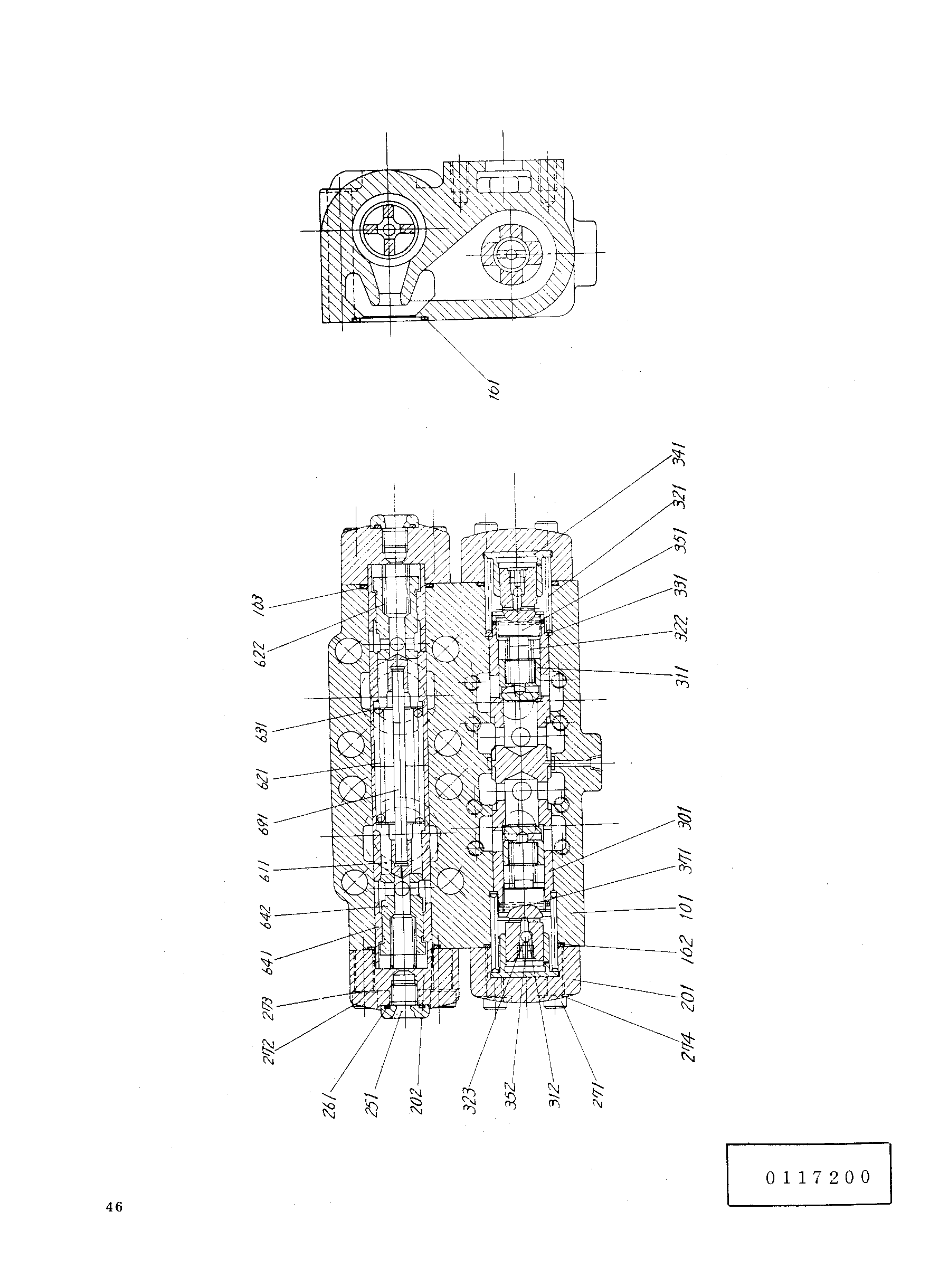

Заводская схема «Тормозной клапан» для HITACHI KH75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4046888 | Тормозной клапан | 1 | |
| 01 | 0117201 | Золотник | 1 |
| 02 | 0117202 | Клапан | 1 |
| 101 | 0117203 | Корпус | 1 |
| 161 | A811035 | Уплотнительное кольцо | 2 |
| 162 | A811040 | Уплотнительное кольцо | 2 |
| 163 | A811035 | Уплотнительное кольцо | 2 |
| 201 | 0117204 | Крышка | 2 |
| 202 | 4032089 | Крышка | 2 |
| 251 | 4032090 | Пробка | 2 |
| 261 | 4506416 | Уплотнительное кольцо | 2 |
| 271 | M351240 | Болт с внутренним шестигранником | 8 |
| 272 | 4511401 | Болт с внутренним шестигранником | 8 |
| 273 | 4500580 | Пружинная шайба | 8 |
| 274 | 4514825 | Шайба | 8 |
| 321 | 0117205 | Пружина | 2 |
| 331 | 4511406 | Шайба | 2 |
| 341 | 0117206 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
