Пилотный клапан — HITACHI KH75

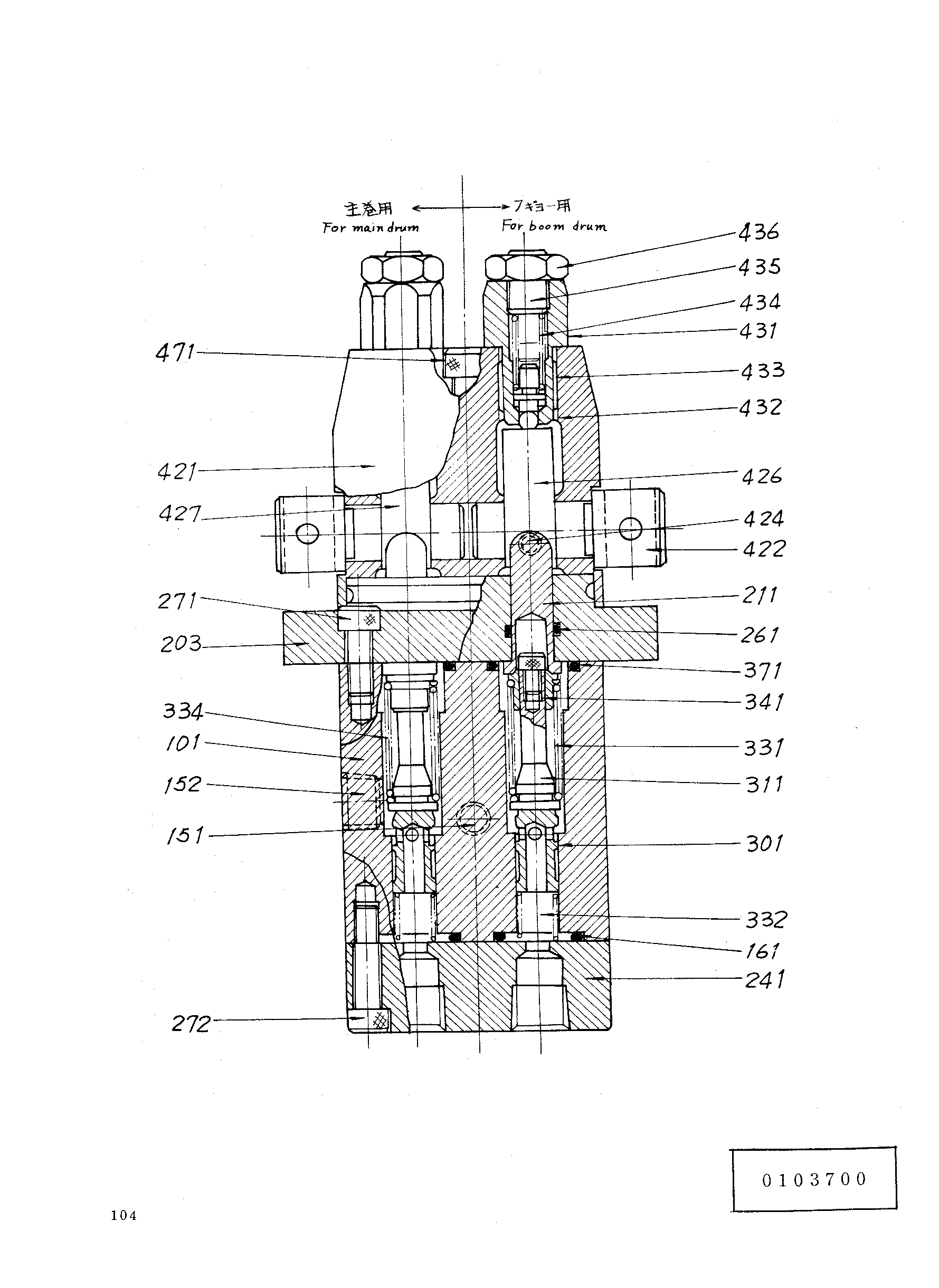

Заводская схема «Пилотный клапан» для HITACHI KH75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4046405 | Клапан | 1 | |
| 101 | 0103701 | Корпус | 1 |
| 151 | 0103702 | Пробка | 4 |
| 152 | 94-2011 | Пробка | 2 |
| 161 | 4506418 | Уплотнительное кольцо | 8 |
| 203 | 0103703 | Крышка | 1 |
| 211 | 0103704 | Шток | 4 |
| 241 | 0103705 | Блок | 1 |
| 261 | 4074351 | Уплотнение пента | 4 |
| 271 | M340616 | Болт с внутренним шестигранником | 4 |
| 272 | M340625 | Болт с внутренним шестигранником | 4 |
| 301 | 0103707 | Золотник | 4 |
| 311 | 0103708 | Шток | 4 |
| 331 | 0103709 | Пружина | 2 |
| 332 | 0103710 | Пружина | 4 |
| 334 | 0103711 | Пружина | 2 |
| 341 | 0103712 | Сиденье | 4 |
| 371 | 0103713 | Болт с внутренним шестигранником | 4 |
| 421 | 0103714 | Крышка | 1 |
| 422 | 0103715 | Палец | 2 |
| 424 | 0103716 | Палец | 2 |
| 426 | 0103717 | Деск | 1 |
| 427 | 0103718 | Деск | 1 |
| 431 | 0103719 | Детент | 2 |
| 432 | 0103720 | Шарик | 2 |
| 433 | 0103721 | Сиденье | 2 |
| 434 | 0103722 | Пружина | 2 |
| 435 | 0103723 | Винт адджаст | 2 |
| 436 | M581008 | Гайка | 2 |
| 471 | 0103724 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
