Гидромотор — HITACHI KH75

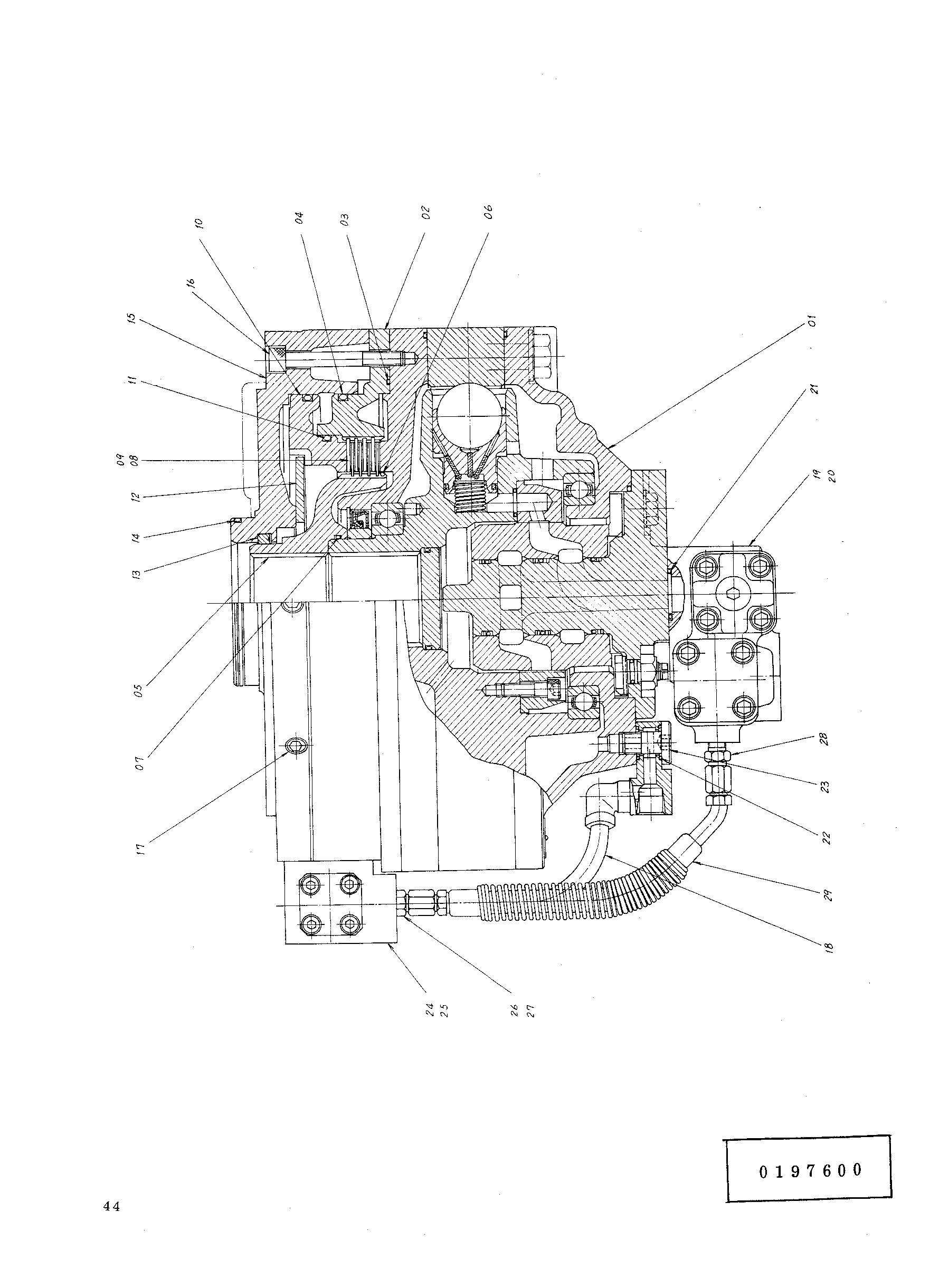

Заводская схема «Гидромотор» для HITACHI KH75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9013858 | Кронштейн гидромотор | 1 | |
| 01 | 9015408 | Гидромотор(правый) | 1 |
| 02 | 2005467 | Картридж | 1 |
| 03 | 4050747 | Уплотнительное кольцо | 1 |
| 04 | 4509574 | Уплотнительное кольцо | 2 |
| 05 | 2501320 | HUB | 1 |
| 06 | 4051596 | Кольцо | 1 |
| 07 | A810095 | Уплотнительное кольцо | 1 |
| 08 | 3502034 | Пластина фрикционный | 4 |
| 09 | 3501288 | Пластина | 4 |
| 10 | 3004784 | Поршень | 1 |
| 11 | 4036312 | Уплотнительное кольцо | 1 |
| 12 | 3004599 | Пружина | 1 |
| 13 | 4046887 | Манжета | 1 |
| 14 | A810125 | Уплотнительное кольцо | 1 |
| 15 | 1001745 | Корпус | 1 |
| 16 | M341290 | Болт с внутренним шестигранником | 2 |
| 17 | 94-2012 | Пробка | 3 |
| 18 | 8006988 | Трубка | 1 |
| 19 | 4046888 | Тормозной клапан | 1 |
| 20 | 4012987 | Болт | 8 |
| 21 | A811035 | Уплотнительное кольцо | 2 |
| 22 | Z955655 | Уплотнительное кольцо | 4 |
| 23 | 4047988 | Болт | 1 |
| 24 | 9014148 | Клапан редукинг | 1 |
| 25 | M340856 | Болт с внутренним шестигранником | 6 |
| 26 | 4042010 | Адаптер | 2 |
| 27 | Z957366 | Уплотнительное кольцо | 2 |
| 28 | 94-1301 | Адаптер | 1 |
| 29 | 4048085 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
