Тормозной клапан — HITACHI KH75

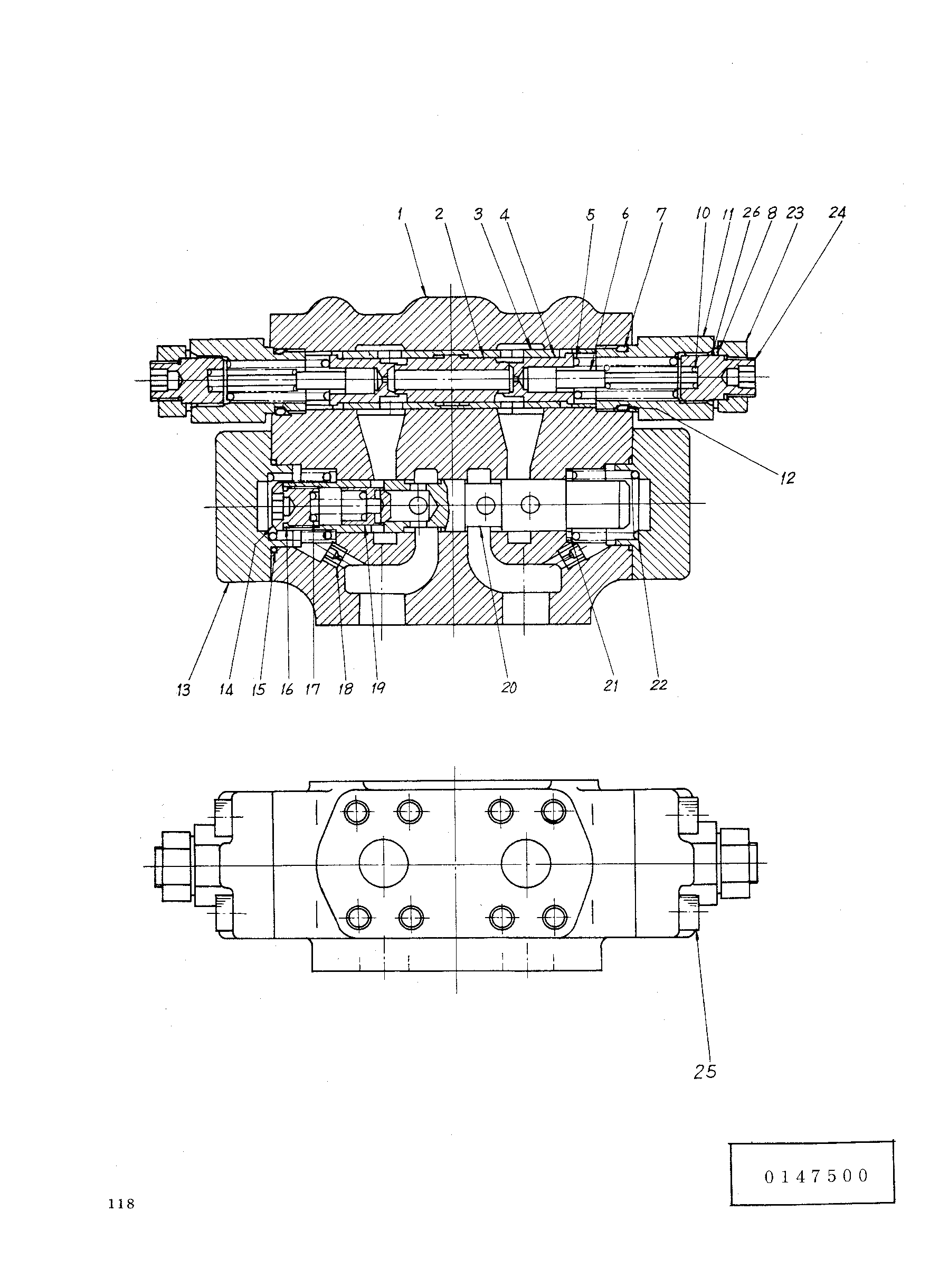

Заводская схема «Тормозной клапан» для HITACHI KH75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4067678 | Тормозной клапан | 1 | |
| 02 | 0101301 | Сиденье | 2 |
| 03 | 0101302 | Втулка | 2 |
| 04 | 0101303 | Тарельчатый клапан | 2 |
| 05 | 0101304 | Пружина | 2 |
| 06 | 0101305 | Шток | 2 |
| 07 | 0147501 | Уплотнительное кольцо | 2 |
| 08 | 0101310 | Проставка | 2 |
| 10 | 0101307 | Пружина | 2 |
| 11 | 0147502 | Колпачок | 2 |
| 12 | 0101313 | Опорное кольцо | 2 |
| 13 | 0101314 | Крышка | 2 |
| 14 | 0101315 | Колпачок | 2 |
| 15 | 0101316 | Уплотнительное кольцо | 2 |
| 16 | 4512487 | Уплотнительное кольцо | 2 |
| 17 | 0147503 | Пружина | 2 |
| 18 | 0101318 | Пробка | 2 |
| 19 | 0101319 | Клапан | 2 |
| 21 | 0101320 | Сиденье | 2 |
| 22 | 0101321 | Пружина | 2 |
| 23 | 0101311 | Гайка | 2 |
| 24 | 0147504 | Винт | 2 |
| 25 | 0101222 | Болт с внутренним шестигранником | 8 |
| 26 | 0101234 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
