Пипнг(PS насос)2(024?) — HITACHI KH70

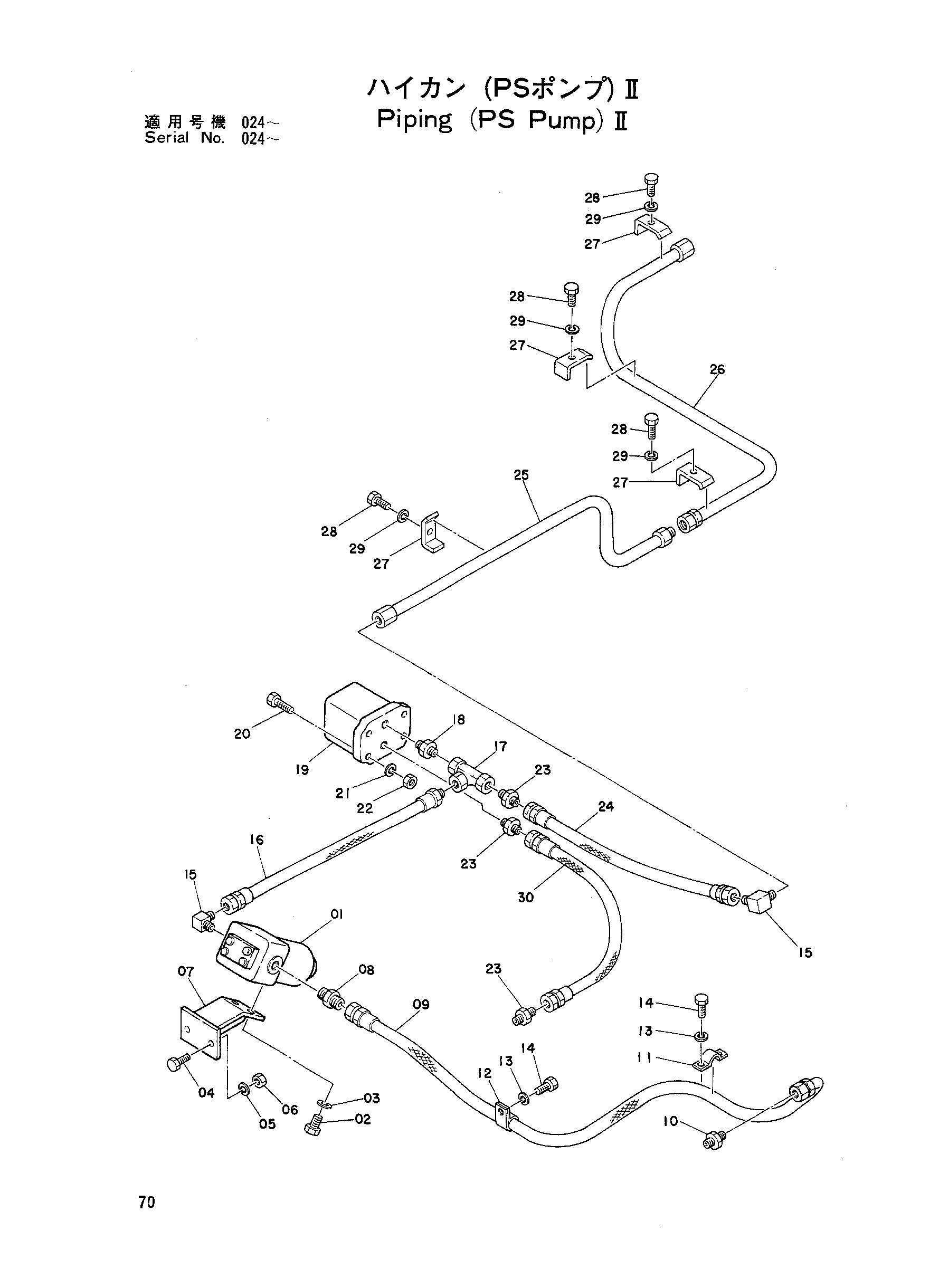

Заводская схема «Пипнг(PS насос)2(024?)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4024635 | Фильтр | 1 |
| 02 | M200816 | Болт | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | M111020 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | M501008 | Гайка | 2 |
| 07 | 8005690 | Кронштейн | 1 |
| 08 | 94-1303 | Адаптер | 1 |
| 09 | 4025993 | Шланг | 1 |
| 10 | 94-1303 | Адаптер | 1 |
| 11 | Z456729 | Лента | 1 |
| 12 | Z453016 | Хомут шланга | 1 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | M111014 | Болт | 2 |
| 15 | 94-1403 | Адаптер | 1 |
| 16 | 4058936 | Шланг | 1 |
| 17 | 94-0662 | Тройник | 1 |
| 18 | 94-1703 | Адаптер | 1 |
| 19 | 4024633 | Предохранительный клапан | 1 |
| 20 | M351036 | Болт с внутренним шестигранником | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | M501008 | Гайка | 2 |
| 23 | 94-1303 | Адаптер | 2 |
| 24 | 4058936 | Шланг | 1 |
| 25 | 9704962 | Трубка PS1 | 1 |
| 26 | 8007740 | Трубка PS2 | 1 |
| 27 | 4053594 | Хомут трубки | 4 |
| 28 | M111014 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | 4058934 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
