Топливный устройство 1(001?023) — HITACHI KH70

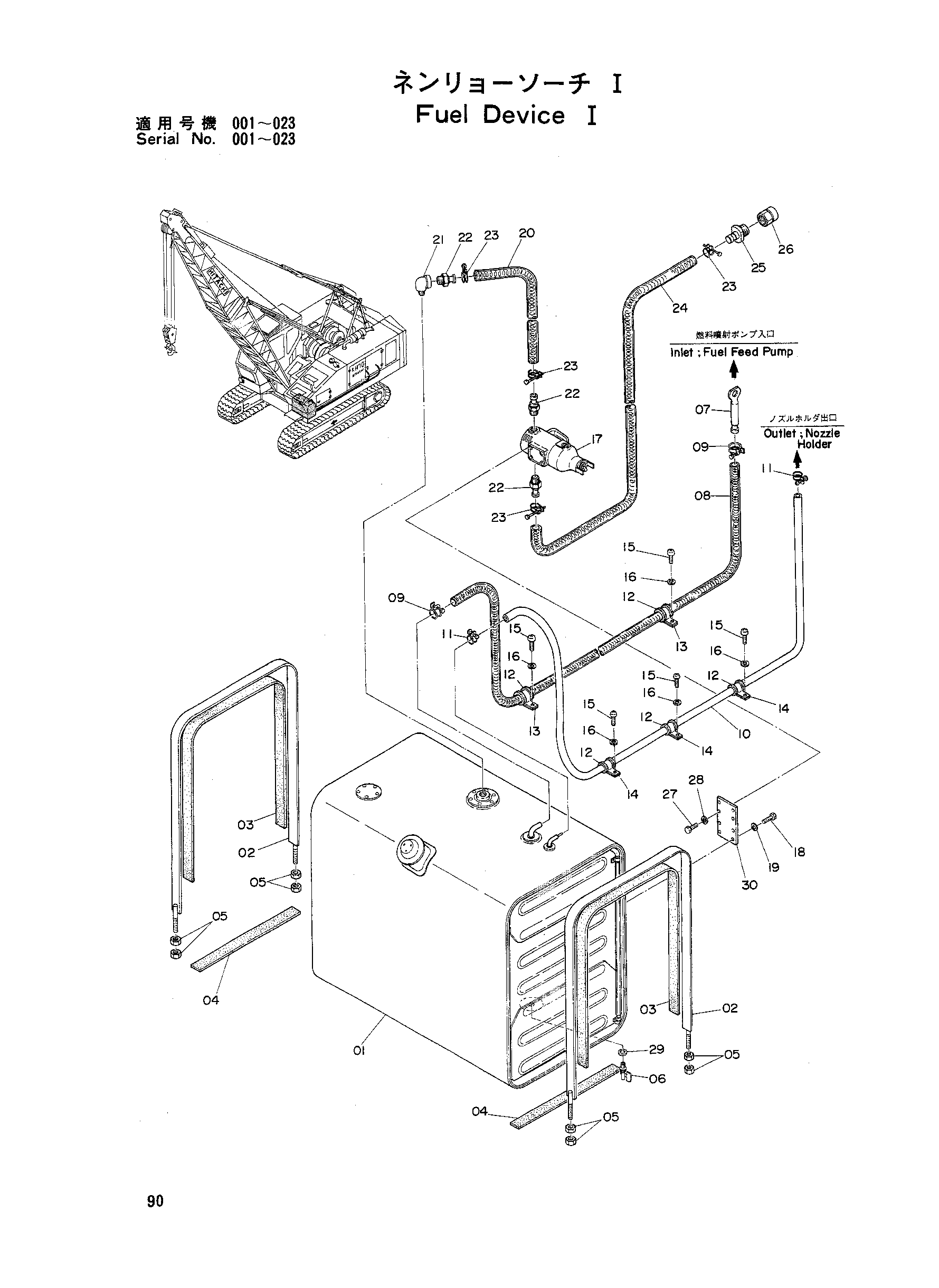

Заводская схема «Топливный устройство 1(001?023)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4040427 | Топливный бак | 1 |
| 02 | 9701351 | Лента | 2 |
| 03 | 4007622 | Фелт | 2 |
| 04 | 4028615 | Фелт | 2 |
| 05 | M501008 | Гайка | 8 |
| 06 | 94-2601 | Кран | 1 |
| 07 | Z943161 | Трубка | 1 |
| 08 | 4015282 | Трубка винйл | 1 |
| 09 | Z968801 | Хомут шланга | 2 |
| 10 | 4015281 | Трубка винйл | 1 |
| 11 | D913886 | Лента шланг | 2 |
| 12 | Z929040 | Пластина | 5 |
| 13 | Z499317 | Зажим | 2 |
| 14 | Z499318 | Зажим | 3 |
| 15 | M430610 | Винт | 5 |
| 16 | A590906 | Пружинная шайба | 5 |
| 17 | 3002546 | Насос масляный | 1 |
| 18 | M200814 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 20 | 4022867 | Шланг | 1 |
| 21 | 94-0632 | Угловой штуцер: S | 1 |
| 22 | 4004589 | Соединение | 3 |
| 23 | Z499948 | Хомут шланга | 4 |
| 24 | Z499999 | Шланг | 1 |
| 25 | 4004587 | Соединение | 1 |
| 26 | Z936035 | Сетчатый фильтр | 1 |
| 27 | M200614 | Болт | 4 |
| 28 | A590906 | Пружинная шайба | 4 |
| 29 | A890012 | Манжета | 1 |
| 30 | 4020377 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
