Пипнг пилотный(стойка) — HITACHI KH70

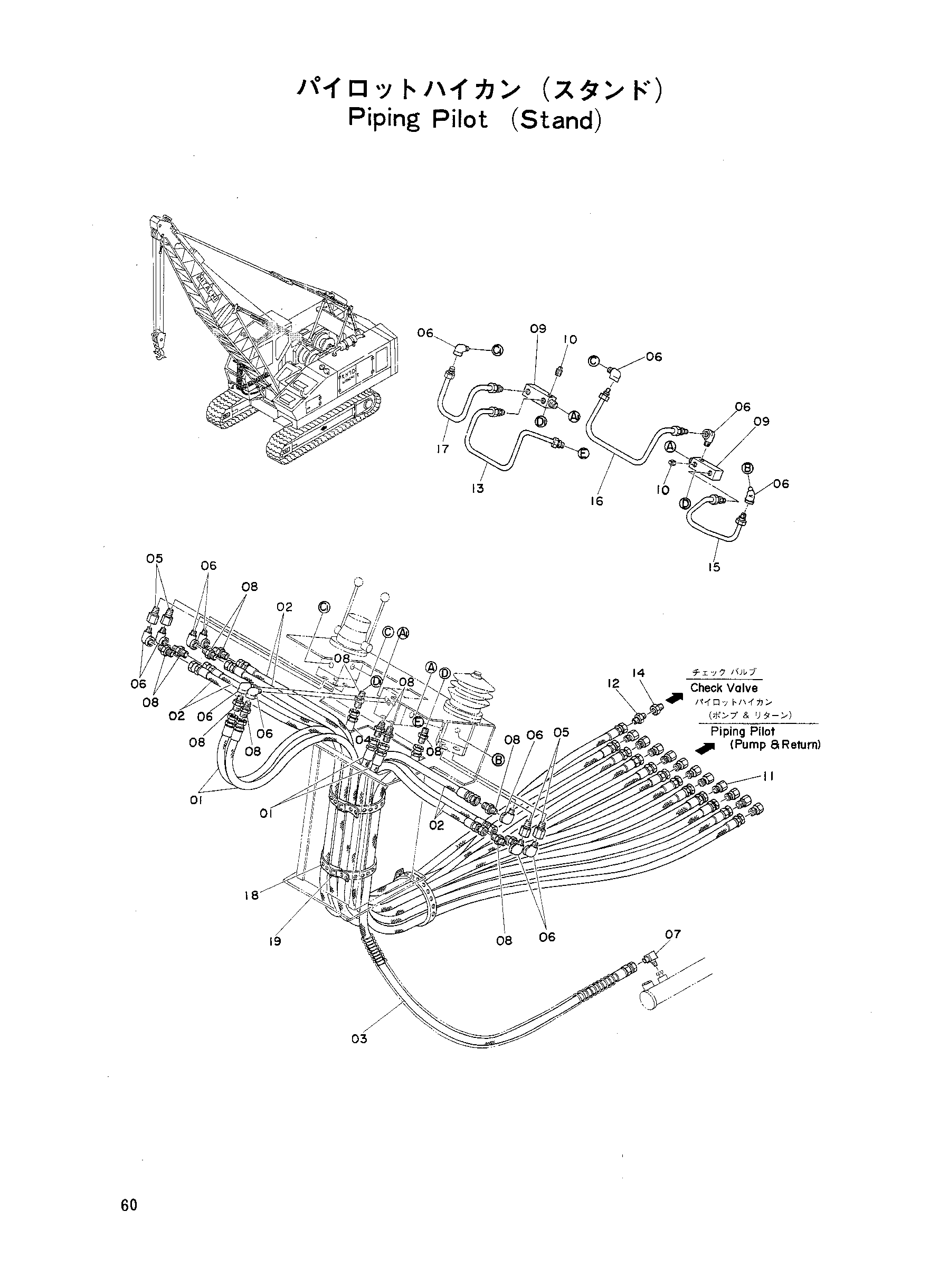

Заводская схема «Пипнг пилотный(стойка)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4015462 | Шланг | 4 |
| 02 | 4015463 | Шланг | 7 |
| 03 | 4017682 | Шланг | 1 |
| 04 | 4022542 | Шланг | 1 |
| 05 | 4015427 | Адаптер | 4 |
| 06 | 94-0630 | Угловой штуцер | 13 |
| 07 | 94-1401 | Адаптер | 1 |
| 08 | 94-1301 | Адаптер | 13 |
| 09 | 4040208 | Разъём | 2 |
| 10 | J75282 | Пробка масляный | 2 |
| 11 | 4015458 | Адаптер | 11 |
| 12 | 94-1701 | Адаптер | 1 |
| 13 | 4049345 | Трубка ин-д | 1 |
| 14 | 94-1601 | Переходник | 1 |
| 15 | 4040100 | Трубка | 1 |
| 16 | 3005492 | Трубка | 1 |
| 17 | 4046431 | Трубка ин-к | 1 |
| 18 | 4021051 | Страпинг | 3 |
| 19 | 4021050 | Лента | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
