Трубопроводы(хоистинг и стрела хоистинг) — HITACHI KH70

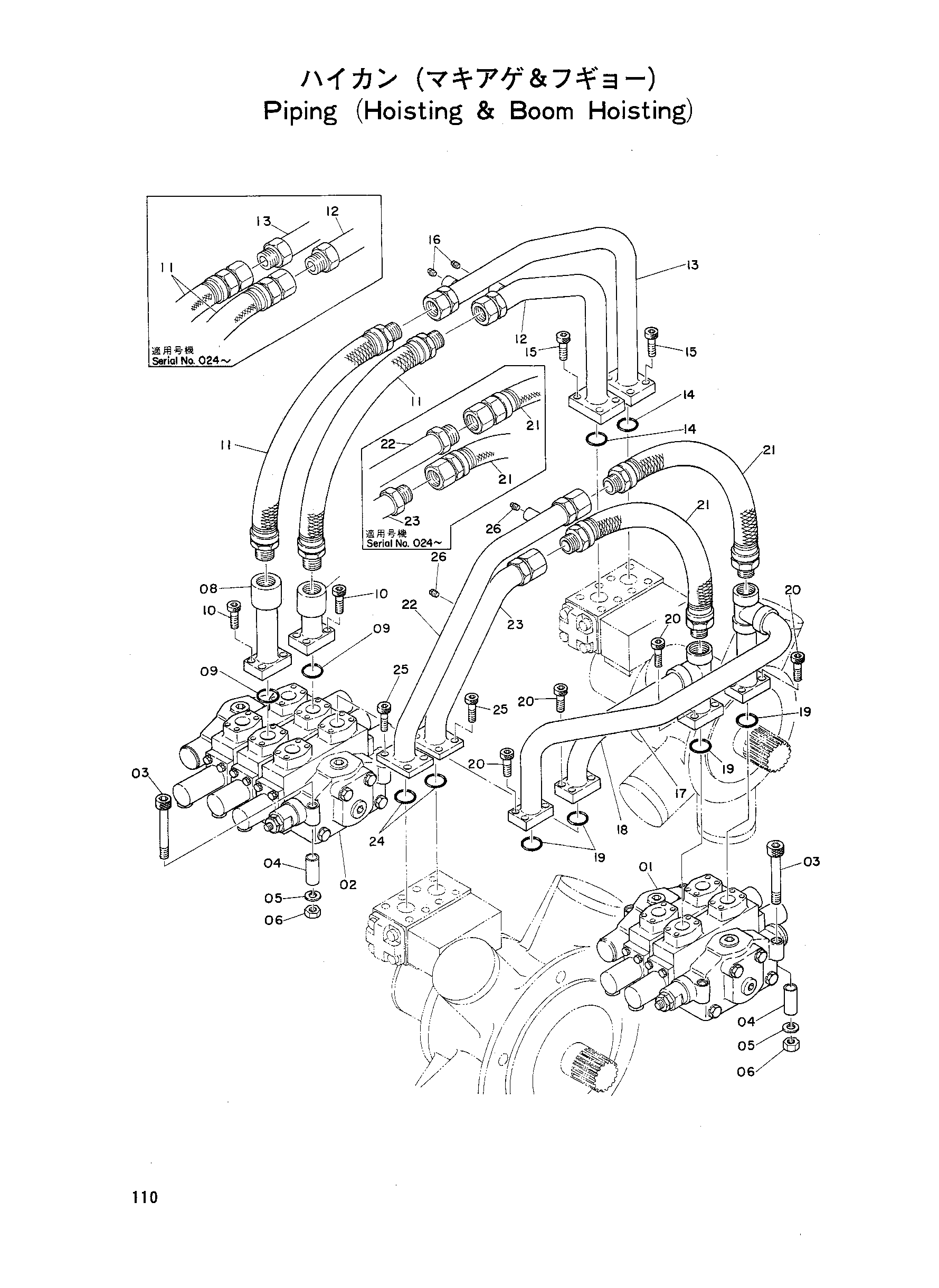

Заводская схема «Трубопроводы(хоистинг и стрела хоистинг)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4032481 | Гидрораспределитель | 1 |
| 02 | 4032482 | Гидрораспределитель | 1 |
| 03 | M351202 | Болт с внутренним шестигранником | 8 |
| 04 | 4015777 | Проставка | 8 |
| 05 | A590912 | Пружинная шайба | 8 |
| 06 | M501210 | Гайка | 8 |
| 07 | 9701910 | Трубка | 1 |
| 08 | 9701911 | Трубка | 1 |
| 09 | A811035 | Уплотнительное кольцо | 2 |
| 10 | M341036 | Болт с внутренним шестигранником | 8 |
| 11-01 | 4000806 | Резиновый шланг | 2 |
| 11-02 | 4055065 | Резиновый шланг | 2 |
| 12-01 | 9702956 | Трубка | 1 |
| 12-02 | 9704948 | Трубка B3 | 1 |
| 13-01 | 8003813 | Трубка | 1 |
| 13-02 | 8007722 | Трубка B4 | 1 |
| 14 | A811040 | Уплотнительное кольцо | 2 |
| 15 | M351236 | Болт с внутренним шестигранником | 8 |
| 16 | 94-2023 | Пробка | 2 |
| 17 | 8002342 | Трубка | 1 |
| 18 | 9701907 | Трубка | 1 |
| 19 | A811035 | Уплотнительное кольцо | 4 |
| 20 | M341036 | Болт с внутренним шестигранником | 16 |
| 21-01 | 4000806 | Резиновый шланг | 2 |
| 21-02 | 4055065 | Резиновый шланг | 2 |
| 22-01 | 9703781 | Трубка | 1 |
| 22-02 | 9704949 | Трубка | 1 |
| 23-01 | 9703782 | Трубка | 1 |
| 23-02 | 9704950 | Трубка | 1 |
| 24 | A811040 | Уплотнительное кольцо | 2 |
| 25 | M351236 | Болт с внутренним шестигранником | 8 |
| 26 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
