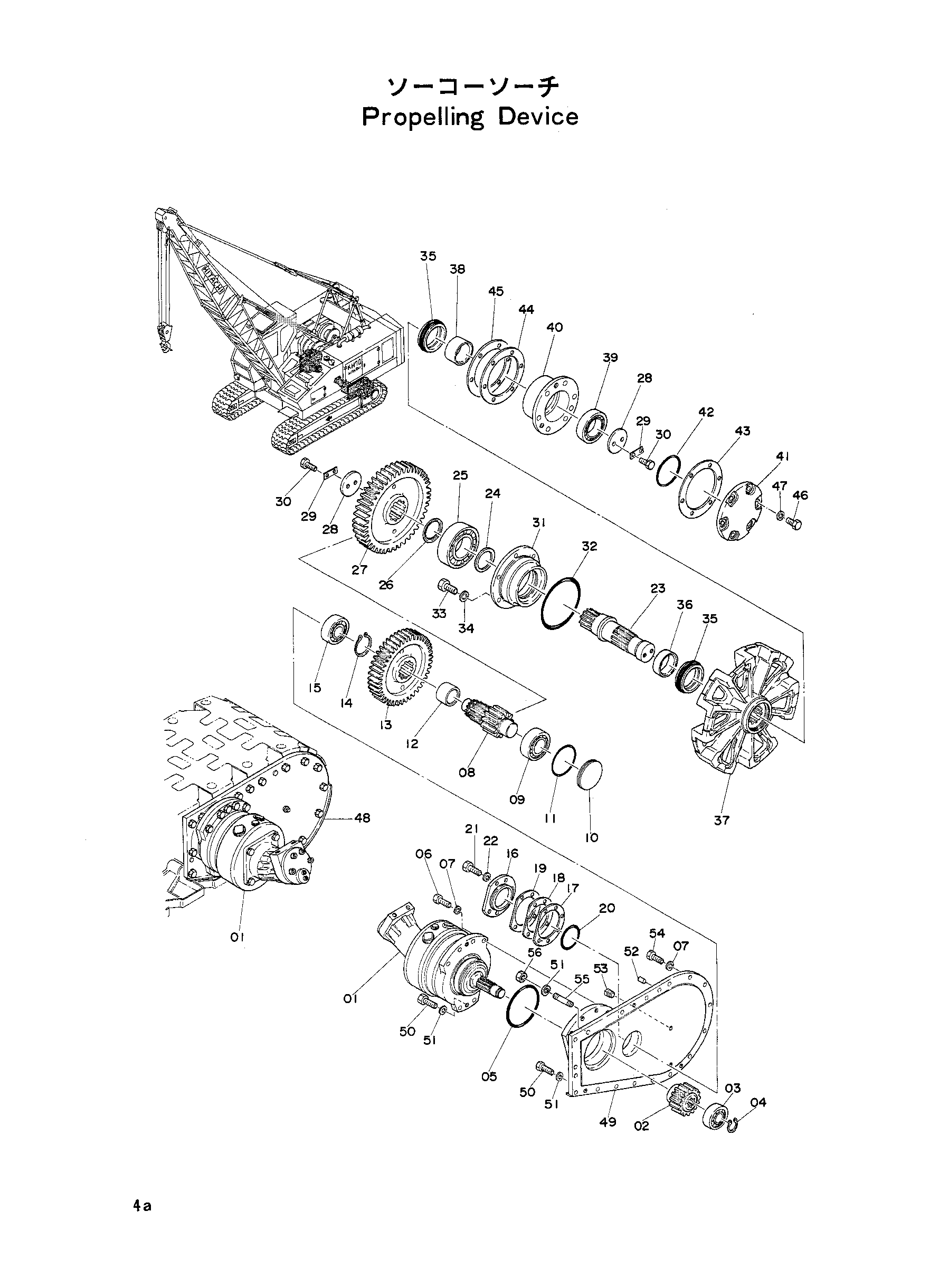

Ходовой устройство — HITACHI KH70

Заводская схема «Ходовой устройство» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4034741	Гидромотор	2
02	3004447	Ведущая шестерня	2
03	4501902	Роликовый подшипник	2
04	Z991345	Стопорное кольцо	2
05	A810200	Уплотнительное кольцо	2
06	M111650	Болт	12
07	A590916	Пружинная шайба	44
08	3006518	Ведущая шестерня	2
09	4045857	Подшипник	2
10	4045995	Крышка	2
11	A810145	Уплотнительное кольцо	2
12	4034147	Проставка	2
13	3004526	Шестерня сверхдлинный	2
14	Z991352	Стопорное кольцо	2
15	4510121	Подшипник. спх.рол.	2
16	3500144	Крышка	2
17	4510199	Регулировочная шайба0.1	8
18-01	4501000	Регулировочная шайба0.5	2
18-02	4501000	Регулировочная шайба0.5	4
19-01	4510198	Регулировочная шайба1.0	2
19-02	4510198	Регулировочная шайба1.0	8
20	A810125	Уплотнительное кольцо	2
21	M111232	Болт	12
22	A590912	Пружинная шайба	12
23	3001706	Вал	2
24	4013313	Проставка	2
25	4510122	Подшипник. спх.рол.	2
26	4020690	Проставка	2
27	3004525	Шестерня сверхдлинный	2
28	X4811	Фиксатор	4
29	X4844	Стопорная шайба	4
30	M121228	Болт	8
31-01	2001096	Картридж	2
31-02	2006418	Картридж A	2
32	A810220	Уплотнительное кольцо	2
33	M111636	Болт	12
34	A590916	Пружинная шайба	12
35	4507221	Комплект уплотнений	4
36	4503090	Проставка	2
37	1500088	Тумблер дривинг	2
38	4510142	Проставка	2
39	4510123	Подшипник каток	2
40	2500135	Картридж	2
41	3502364	Крышка	2
42	A810150	Уплотнительное кольцо	2
43	4511319	Регулировочная шайба	2
44	4013310	Манжета	2
45	4013311	Манжета	6
46	M111650	Болт	12
47	A590916	Пружинная шайба	12
48	6000975	Крышка шестерня(правый)	1
49	6000976	Крышка шестерня(левый)	1
50	M111620	Болт	10
51	A590916	Пружинная шайба	12
52	J401640	Довел	4
53	J75210	Пробка масляный	4
54	M111645	Болт	32
55	M401645	Болт	2
56	M501613	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
