Крышка в сборе 2(.024?) — HITACHI KH70

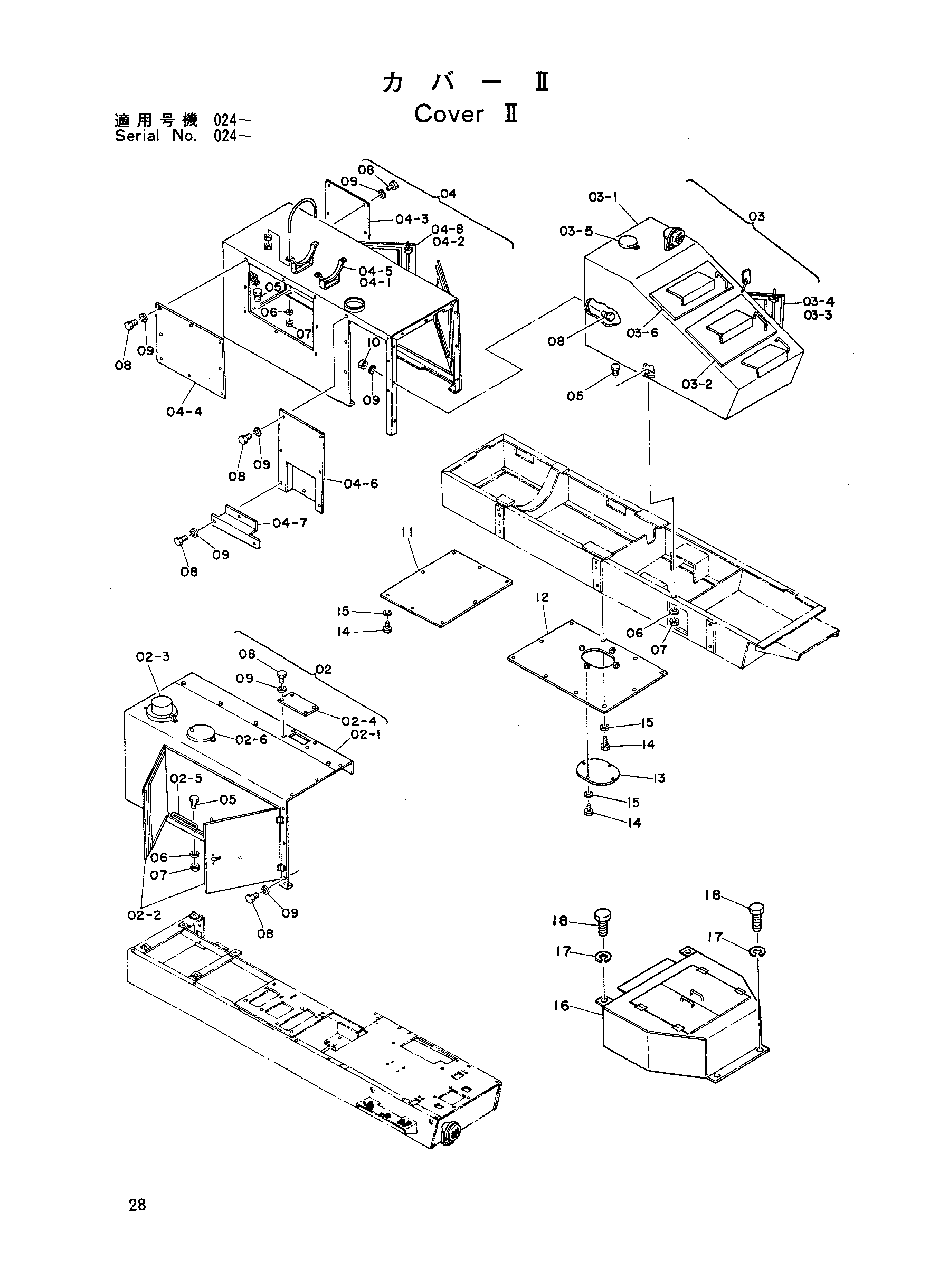

Заводская схема «Крышка в сборе 2(.024?)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4058309 | Крышка задний | 1 |
| 02-1 | 1002077 | Крышка задний | 1 |
| 02-2 | 2006904 | Хингед дверь | 1 |
| 02-3 | 2006909 | Крышка | 1 |
| 02-4 | 3009933 | Крышка | 1 |
| 02-5 | 2006910 | Стойка | 1 |
| 02-6 | 2006936 | Колпачок | 1 |
| 03 | 4055236 | Крышка | 1 |
| 03-1 | 2006905 | Крышка | 1 |
| 03-2 | 2006907 | Крышка | 1 |
| 03-3 | 2006906 | Хингед дверь | 1 |
| 03-4 | 2006910 | Стойка | 2 |
| 03-5 | 2006909 | Крышка | 1 |
| 03-6 | 2006908 | Крышка | 1 |
| 04 | 4058308 | Крышка | 1 |
| 04-1 | 1002076 | Крышка | 1 |
| 04-2 | 2006904 | Хингед дверь | 1 |
| 04-3 | 3009937 | Крышка | 1 |
| 04-4 | 3009938 | Крышка | 1 |
| 04-5 | 3009955 | Кронштейн | 2 |
| 04-6 | 3009936 | Крышка | 1 |
| 04-7 | 3009935 | Крышка | 1 |
| 04-8 | 2006910 | Стойка | 2 |
| 05 | M111632 | Болт | 17 |
| 06 | A590916 | Пружинная шайба | 17 |
| 07 | M501613 | Гайка | 17 |
| 08 | M111025 | Болт | 43 |
| 09 | A590910 | Пружинная шайба | 43 |
| 10 | M501008 | Гайка | 10 |
| 11 | 4059129 | Крышка | 1 |
| 12 | 8003329 | Пластина 4 | 1 |
| 13 | 4029454 | Пластина 4 | 1 |
| 14 | M111016 | Болт | 20 |
| 15 | A590910 | Пружинная шайба | 20 |
| 16 | 6001917 | Крышка | 1 |
| 17 | A590910 | Пружинная шайба | 7 |
| 18 | M111016 | Болт | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
