Радиатор в сборе — HITACHI KH70

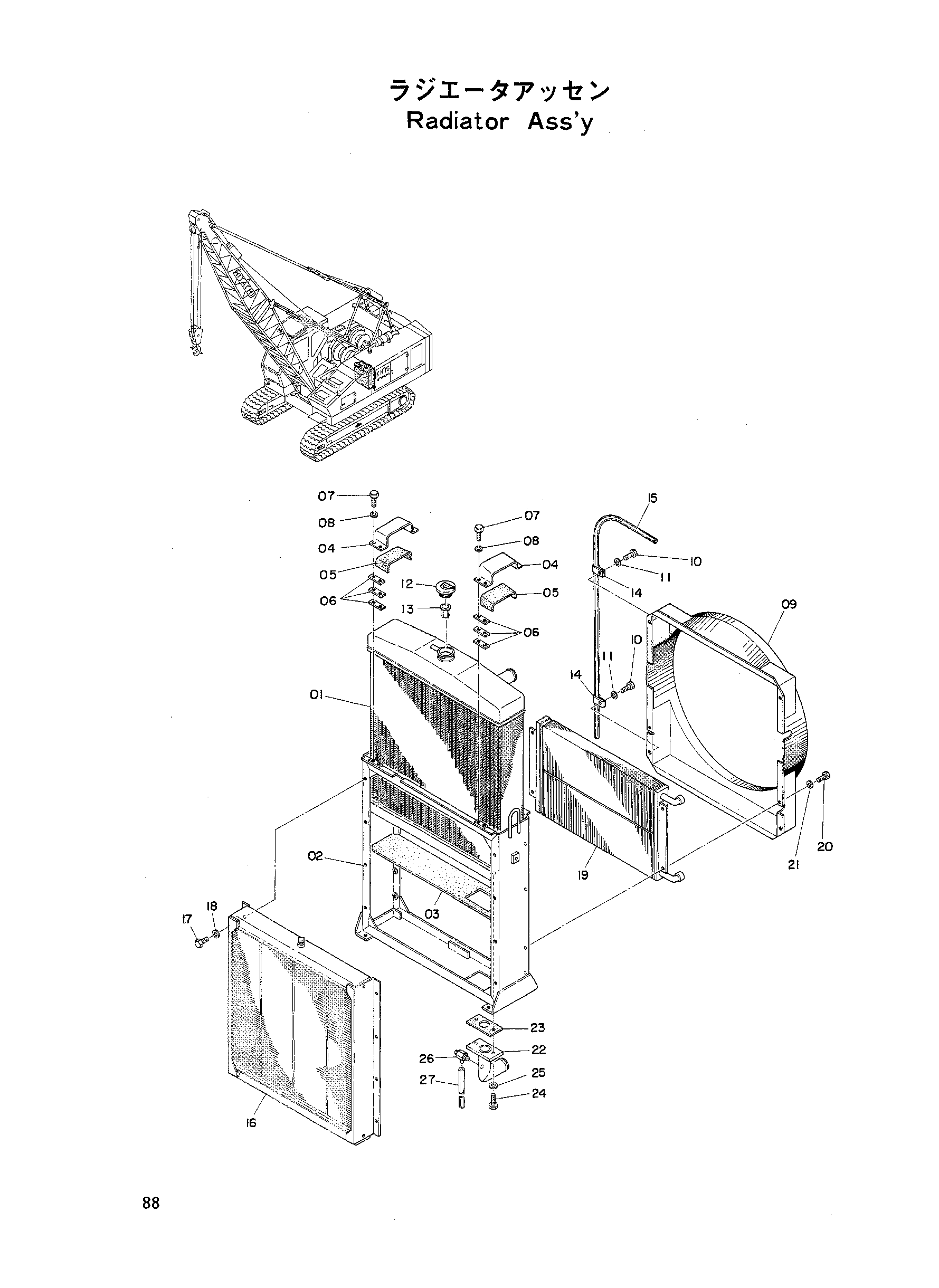

Заводская схема «Радиатор в сборе» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4024701 | Радиатор-в сборе | 1 |
| 01-27 | 4020579 | Радиатор | 1 |
| 02 | 4024702 | Рама | 1 |
| 03 | 4024703 | Сиденье резиновый | 1 |
| 04 | 4024704 | Хомут | 2 |
| 05 | 4025705 | Сиденье резиновый | 2 |
| 06 | 4024706 | Регулировочная шайба | 12 |
| 07 | M200820 | Болт | 8 |
| 08 | A590008 | Пружинная шайба | 8 |
| 09 | 4024707 | Кожух | 1 |
| 10 | M201016 | Болт | 4 |
| 11 | A590010 | Пружинная шайба | 4 |
| 12 | 4024708 | Колпачок | 1 |
| 13 | 4024709 | Сетчатый фильтр | 1 |
| 14 | 4024710 | Хомут | 2 |
| 15 | 4024131 | Виниловый шланг | 1 |
| 16 | 4024711 | Оил-коолер-в сборе | 1 |
| 17 | M201016 | Болт | 8 |
| 18 | A590010 | Пружинная шайба | 8 |
| 19 | 4024712 | Радиатор-в сборе | 1 |
| 20 | M201016 | Болт | 4 |
| 21 | A590010 | Пружинная шайба | 4 |
| 22 | 4024713 | Трубка | 1 |
| 23 | 4024714 | Манжета | 1 |
| 24 | M201228 | Болт | 2 |
| 25 | A590012 | Пружинная шайба | 2 |
| 26 | 4024715 | Лампа | 1 |
| 27 | 4024716 | Трубка дренажный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
