Трубопроводы(обратный) — HITACHI KH70

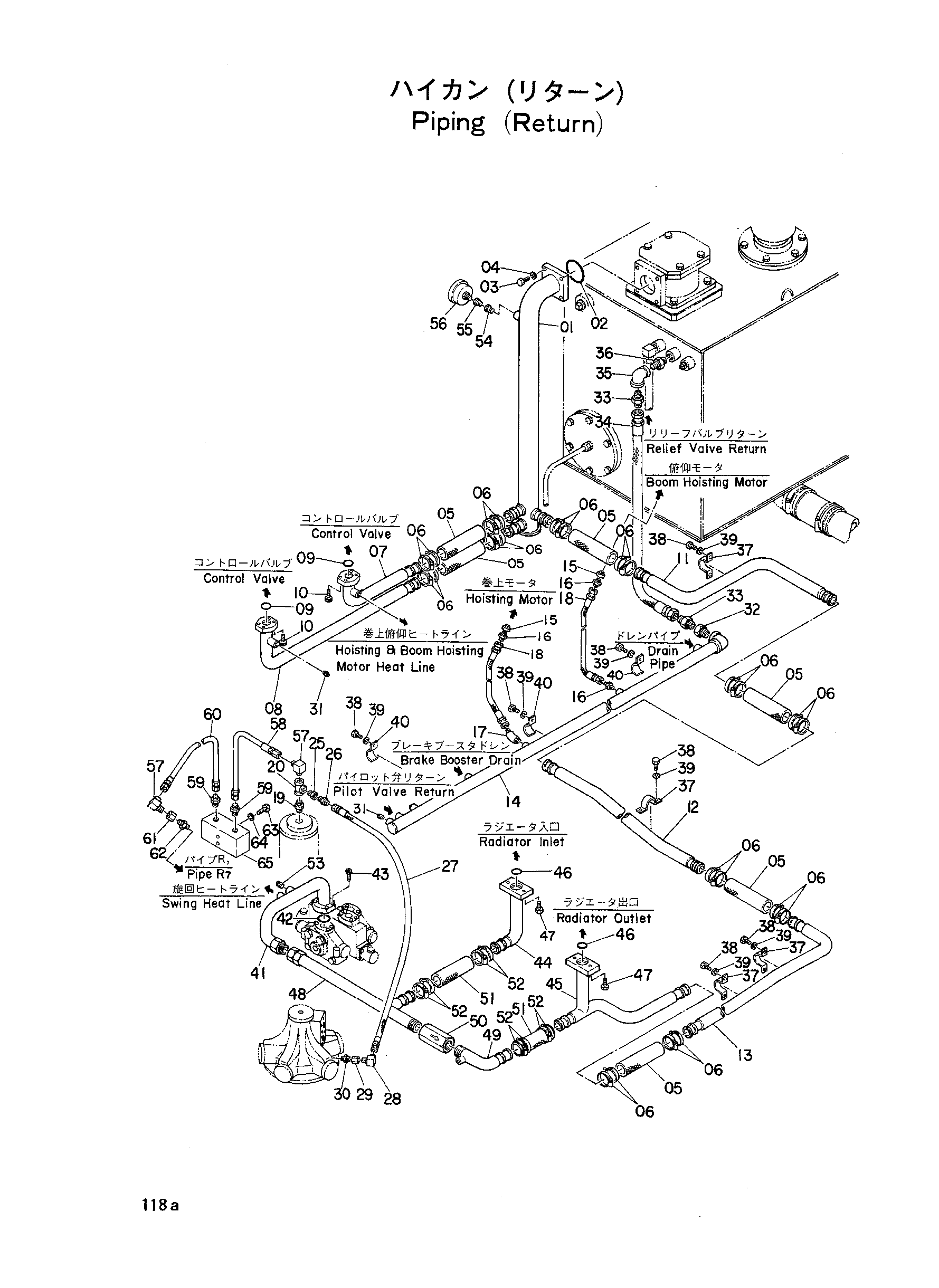

Заводская схема «Трубопроводы(обратный)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8003803 | Трубка | 1 |
| 02 | A810090 | Уплотнительное кольцо | 1 |
| 03 | M211036 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 4033340 | Шланг | 6 |
| 06 | 4505385 | Зажим | 24 |
| 07 | 8003804 | Трубка | 1 |
| 08 | 8003805 | Трубка | 1 |
| 09 | A811040 | Уплотнительное кольцо | 2 |
| 10 | M341236 | Болт с внутренним шестигранником | 8 |
| 11 | 8003806 | Трубка | 1 |
| 12 | 3004467 | Трубка | 1 |
| 13 | 8003807 | Трубка | 1 |
| 14 | 8003046 | Трубка | 1 |
| 15 | 94-1602 | Переходник | 2 |
| 16 | 94-1302 | Адаптер | 3 |
| 17 | 94-1502 | Адаптер | 1 |
| 18-01 | 4015469 | Шланг | 1 |
| 18-02 | 4037500 | Шланг | 2 |
| 19 | J70784 | Штуцер | 1 |
| 20 | J70484 | Тройник | 1 |
| 25 | 94-1608 | Переходник | 1 |
| 26 | 94-1301 | Адаптер | 1 |
| 27-01 | 4008031 | Шланг | 1 |
| 27-02 | 4020646 | Шланг | 1 |
| 28 | 94-1401 | Адаптер | 1 |
| 29 | J70082 | Разъём | 1 |
| 30 | J70782 | Штуцер | 1 |
| 31 | J75283 | Пробка масляный | 3 |
| 32 | 94-1604 | Переходник | 1 |
| 33 | 94-1304 | Адаптер | 2 |
| 34-01 | 4026204 | Шланг | 1 |
| 34-02 | 4055287 | Резиновый шланг | 1 |
| 35 | J70286 | Угловой штуцер | 1 |
| 36 | J70786 | Штуцер | 1 |
| 37 | 4000906 | Хомут трубки | 4 |
| 38 | M111014 | Болт | 11 |
| 39 | A590910 | Пружинная шайба | 11 |
| 40 | 4037886 | Хомут трубки | 3 |
| 41 | 8003808 | Трубка | 1 |
| 42 | A811040 | Уплотнительное кольцо | 1 |
| 43 | M341236 | Болт с внутренним шестигранником | 4 |
| 44 | 9702953 | Трубка | 1 |
| 45-01 | 8003809 | Трубка | 1 |
| 45-02 | 8006052 | Трубка C5 | 1 |
| 46 | A811050 | Уплотнительное кольцо | 2 |
| 47 | M351236 | Болт с внутренним шестигранником | 4 |
| 48-01 | 8003810 | Трубка | 1 |
| 48-02 | 8006051 | Трубка C2 | 1 |
| 49-01 | 9702954 | Трубка | 1 |
| 49-02 | 9704041 | Трубка C3 | 1 |
| 50 | 4014496 | Обратный клапан | 1 |
| 51 | 4021531 | Шланг | 2 |
| 52 | 4505385 | Зажим | 8 |
| 53 | J75284 | Пробка масляный | 1 |
| 54 | J728281 | Втулка | 1 |
| 55 | J728382 | Втулка | 1 |
| 56 | 4041777 | Индикатор | 1 |
| 57 | 94-1403 | Адаптер | 2 |
| 58 | 4015472 | Шланг | 1 |
| 59 | 94-1303 | Адаптер | 2 |
| 60-01 | 4015472 | Шланг | 1 |
| 60-02 | 4054363 | Резиновый шланг | 1 |
| 61 | 94-0686 | Угловой штуцер | 1 |
| 62 | J70783 | Штуцер | 1 |
| 63 | M200818 | Болт | 4 |
| 64 | A590908 | Пружинная шайба | 4 |
| 65 | 4052722 | Фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
