Аккумулятор — HITACHI KH70

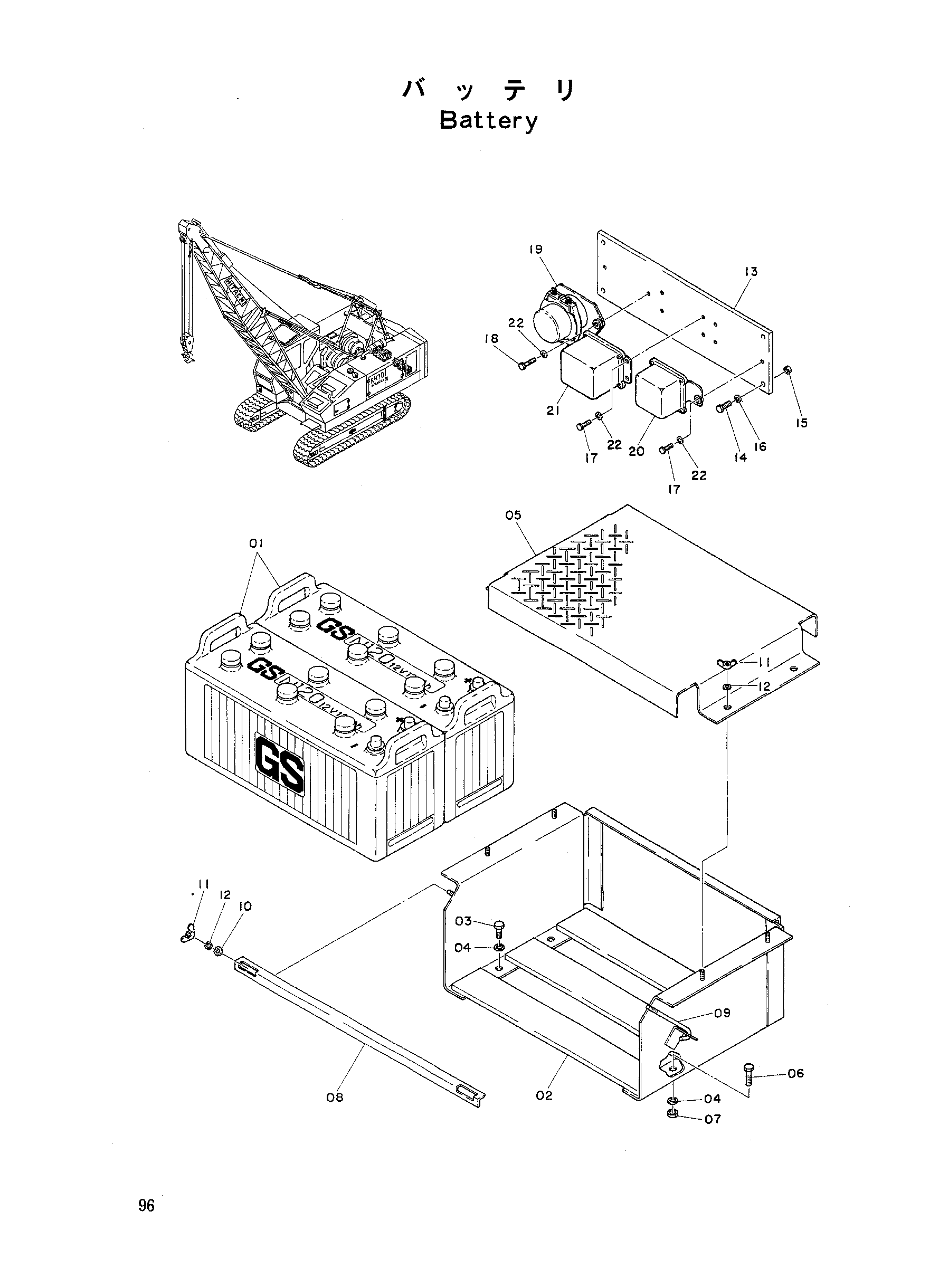

Заводская схема «Аккумулятор» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Z215903 | Аккумулятор | 2 |
| 02 | 7002031 | Короб аккумулятор | 1 |
| 03 | M111022 | Болт | 3 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 3004478 | Крышка | 1 |
| 06 | M111032 | Болт | 1 |
| 07 | M501008 | Гайка | 1 |
| 08 | 4034346 | Хомут | 1 |
| 09 | 4034347 | Болт | 2 |
| 10 | A590110 | Шайба | 2 |
| 11 | M570008 | Гайка винг | 6 |
| 12 | A590908 | Пружинная шайба | 6 |
| 13 | 3001959 | Кронштейн | 1 |
| 14 | M111025 | Болт | 4 |
| 15 | M501008 | Гайка | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | M430610 | Винт | 7 |
| 18 | M430616 | Винт | 2 |
| 19 | 4023322 | Реле | 1 |
| 20 | 4023323 | Регулятор | 1 |
| 21 | 4046395 | Реле защитный | 1 |
| 22 | A590906 | Пружинная шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
