Управление двигателем рычаг — HITACHI KH70

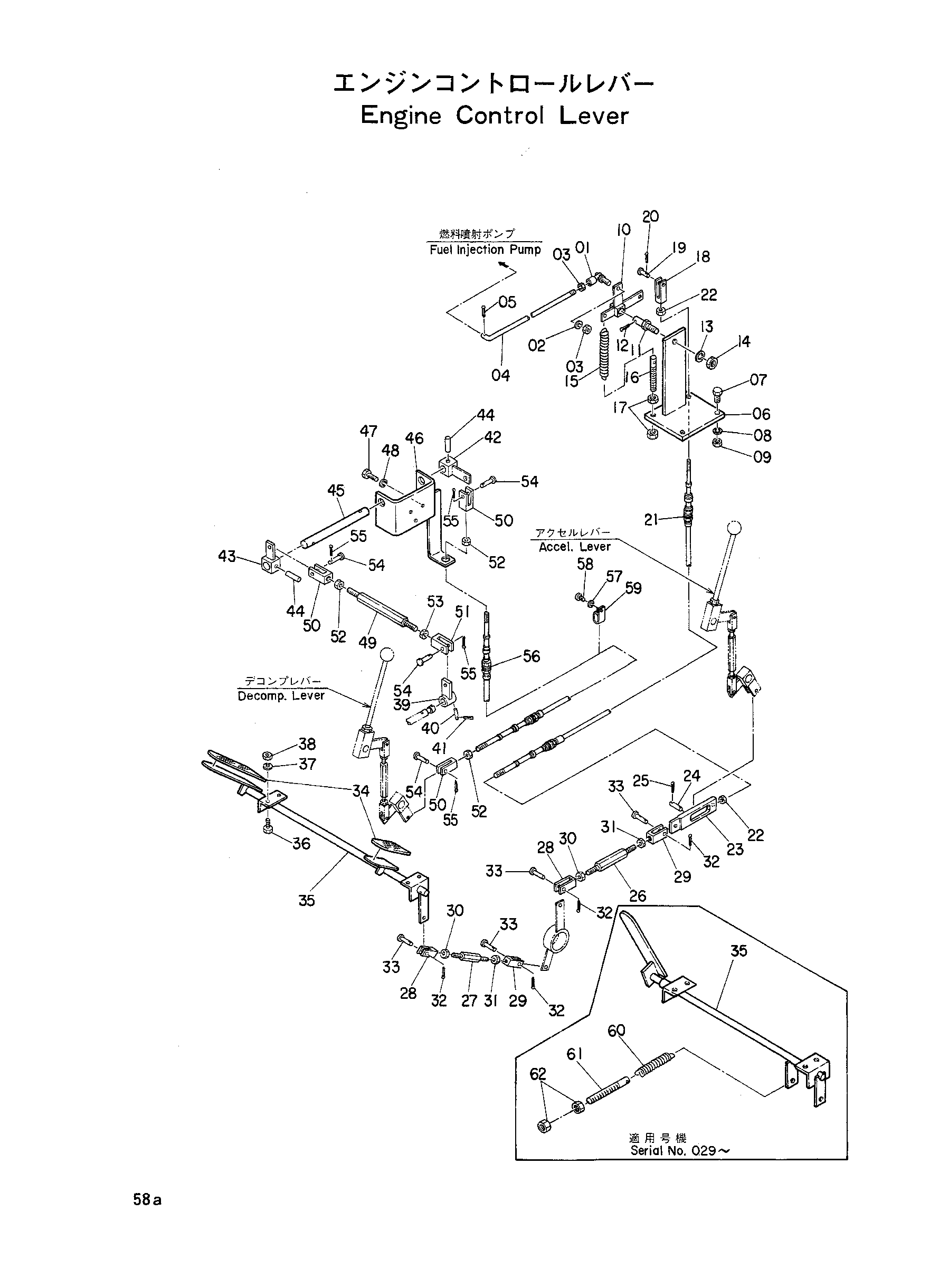

Заводская схема «Управление двигателем рычаг» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4015412 | Соединение | 1 |
| 02 | A590906 | Пружинная шайба | 1 |
| 03 | M500605 | Гайка | 2 |
| 04-01 | 4015423 | Шток | 1 |
| 04-02 | 4034455 | Шток | 1 |
| 05 | A761610 | Шплинт | 1 |
| 06-01 | 9702663 | Кронштейн | 1 |
| 06-02 | 9702982 | Кронштейн | 1 |
| 07 | M111032 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | M501008 | Гайка | 2 |
| 10 | 9702556 | Рычаг | 1 |
| 11 | 4003817 | Палец | 1 |
| 12 | A763025 | Шплинт | 1 |
| 13 | A590912 | Пружинная шайба | 1 |
| 14 | M501210 | Гайка | 1 |
| 15 | Z423 | Пружина | 1 |
| 16 | 4020442 | Шток | 1 |
| 17 | M501008 | Гайка | 2 |
| 18 | 4013597 | Концевой вилка | 1 |
| 19 | A740821 | Палец | 1 |
| 20 | A762013 | Шплинт | 1 |
| 21-01 | 4034456 | Трос управления | 1 |
| 21-02 | 4058552 | Трос управления | 1 |
| 22 | M500605 | Гайка | 2 |
| 23 | 4015421 | Тяга | 1 |
| 24 | Z445333 | Палец | 1 |
| 25-01 | A762020 | Шплинт | 2 |
| 25-02 | J412520 | Шплинт | 2 |
| 26 | 4024663 | Шток | 1 |
| 27-01 | 4015393 | Шток | 1 |
| 27-02 | 4015411 | Шток | 1 |
| 28 | M980844 | Концевой вилка | 2 |
| 29 | M990844 | Концевой вилка | 2 |
| 30 | M500807 | Гайка | 2 |
| 31 | 4015380 | Гайка(левый) | 2 |
| 32 | A762013 | Шплинт | 4 |
| 33 | A740821 | Палец | 4 |
| 34 | Z969343 | Крышка | 2 |
| 35-01 | 8001735 | Педаль | 1 |
| 35-02 | 8008047 | Педаль аккел | 1 |
| 36 | M111022 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | M501008 | Гайка | 4 |
| 39 | 9701437 | Рычаг | 1 |
| 40 | Z432705 | Палец | 1 |
| 41 | A762016 | Шплинт | 2 |
| 42 | 9701918 | Рычаг | 1 |
| 43 | 9701436 | Рычаг | 1 |
| 44 | J400832 | Довел | 2 |
| 45 | 4020444 | Палец | 1 |
| 46 | 9701890 | Кронштейн | 1 |
| 47 | M200822 | Болт | 3 |
| 48 | A590908 | Пружинная шайба | 3 |
| 49 | 4015416 | Шток | 1 |
| 50 | M980844 | Концевой вилка | 3 |
| 51 | M990844 | Концевой вилка | 1 |
| 52 | M500807 | Гайка | 3 |
| 53 | 4015380 | Гайка(левый) | 1 |
| 54 | A740821 | Палец | 4 |
| 55 | A762013 | Шплинт | 4 |
| 56 | 4034457 | Трос управления | 1 |
| 57 | A590906 | Пружинная шайба | 3 |
| 58 | M430610 | Винт | 3 |
| 59 | 4000864 | Зажим трубка | 3 |
| 60 | Z423 | Пружина | 1 |
| 61 | 4020442 | Шток | 1 |
| 62 | M501008 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
