Пипимг пилотный(насос и обратный)(024〜) — HITACHI KH70

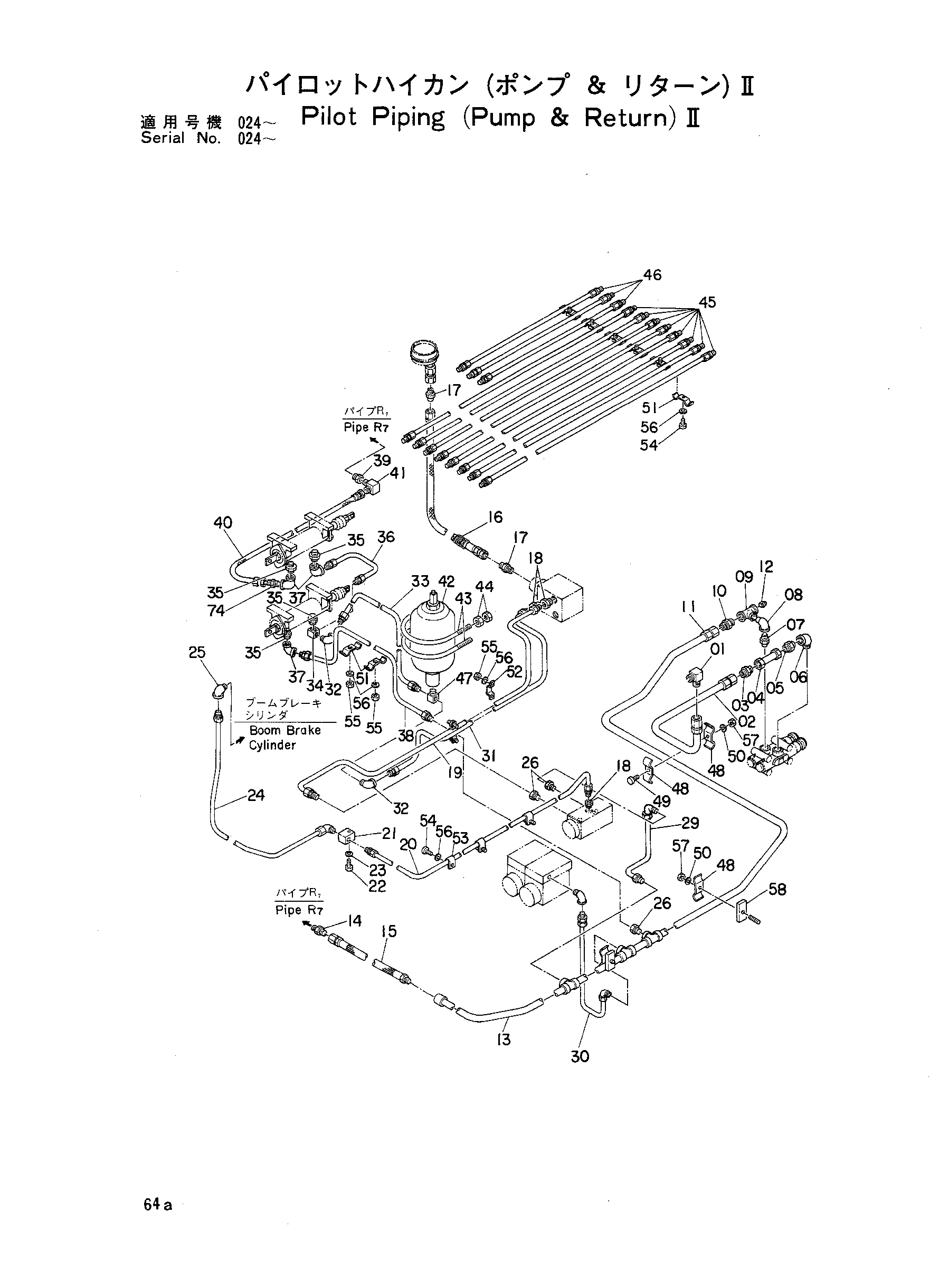

Заводская схема «Пипимг пилотный(насос и обратный)(024〜)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1402 | Угловой штуцер | 1 |
| 02 | 8003335 | 1 | |
| 03 | 94-1302 | Адаптер | 1 |
| 04 | 4014744 | Обратный клапан | 1 |
| 05 | 94-1702 | Адаптер | 1 |
| 06 | 94-0631 | Угловой штуцер | 1 |
| 07 | J70783 | Штуцер | 1 |
| 08 | 94-0647 | Угловой штуцер: S | 1 |
| 09 | J70483 | Тройник | 1 |
| 10 | 94-1302 | Адаптер | 1 |
| 12 | J75283 | Пробка масляный | 1 |
| 13 | 8007738 | Трубка | 1 |
| 14 | 94-1303 | Адаптер | 1 |
| 15 | 4026370 | Резиновый шланг | 1 |
| 16 | 4015460 | Шланг | 1 |
| 17 | 94-1301 | Адаптер | 1 |
| 18 | 94-1601 | Переходник | 1 |
| 19 | 3008902 | Трубка SH1 | 1 |
| 20 | 3004498 | Трубка | 1 |
| 21 | 4015439 | Разъём | 1 |
| 22 | M200836 | Болт | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 24 | 3008903 | Трубка SH5 | 1 |
| 25 | 94-0630 | Угловой штуцер | 1 |
| 26 | 94-1601 | Переходник | 2 |
| 29 | 4056224 | Трубка DR7 | 1 |
| 30 | 4058838 | Трубка DR8 | 1 |
| 31 | 3008901 | Трубка IN5 | 1 |
| 32 | 94-0630 | Угловой штуцер | 1 |
| 33 | 4058841 | Трубка IN7 | 1 |
| 35 | 4027142 | Адаптер | 4 |
| 36 | 4020548 | Трубка | 1 |
| 37 | 94-0615 | Угловой штуцер | 1 |
| 38-01 | 4058836 | Трубка DR5 | 1 |
| 38-02 | 4066113 | Трубка DR5 | 1 |
| 39 | 94-1601 | Переходник | 1 |
| 40 | 4058934 | Шланг | 1 |
| 41 | 94-1401 | Адаптер | 1 |
| 42 | 4023067 | Гидроаккумулятор | 1 |
| 43 | 4006072 | U-образный болт | 2 |
| 44 | M500807 | Гайка | 8 |
| 45 | 4034465 | Трубка | 8 |
| 46 | 4034466 | Трубка | 3 |
| 47 | 4015424 | Тройник | 1 |
| 48 | 4020911 | Хомут | 5 |
| 49 | M200818 | Болт | 1 |
| 50 | A590908 | Пружинная шайба | 4 |
| 51 | 4015441 | Хомут | 8 |
| 52 | 4015443 | Хомут трубки | 2 |
| 53 | 4000854 | Хомут | 3 |
| 54 | M430610 | Винт | 9 |
| 55 | M500605 | Гайка | 4 |
| 56 | A590906 | Пружинная шайба | 13 |
| 57 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
