Трубопроводы пилотный(гидрораспределитель)2(024?) — HITACHI KH70

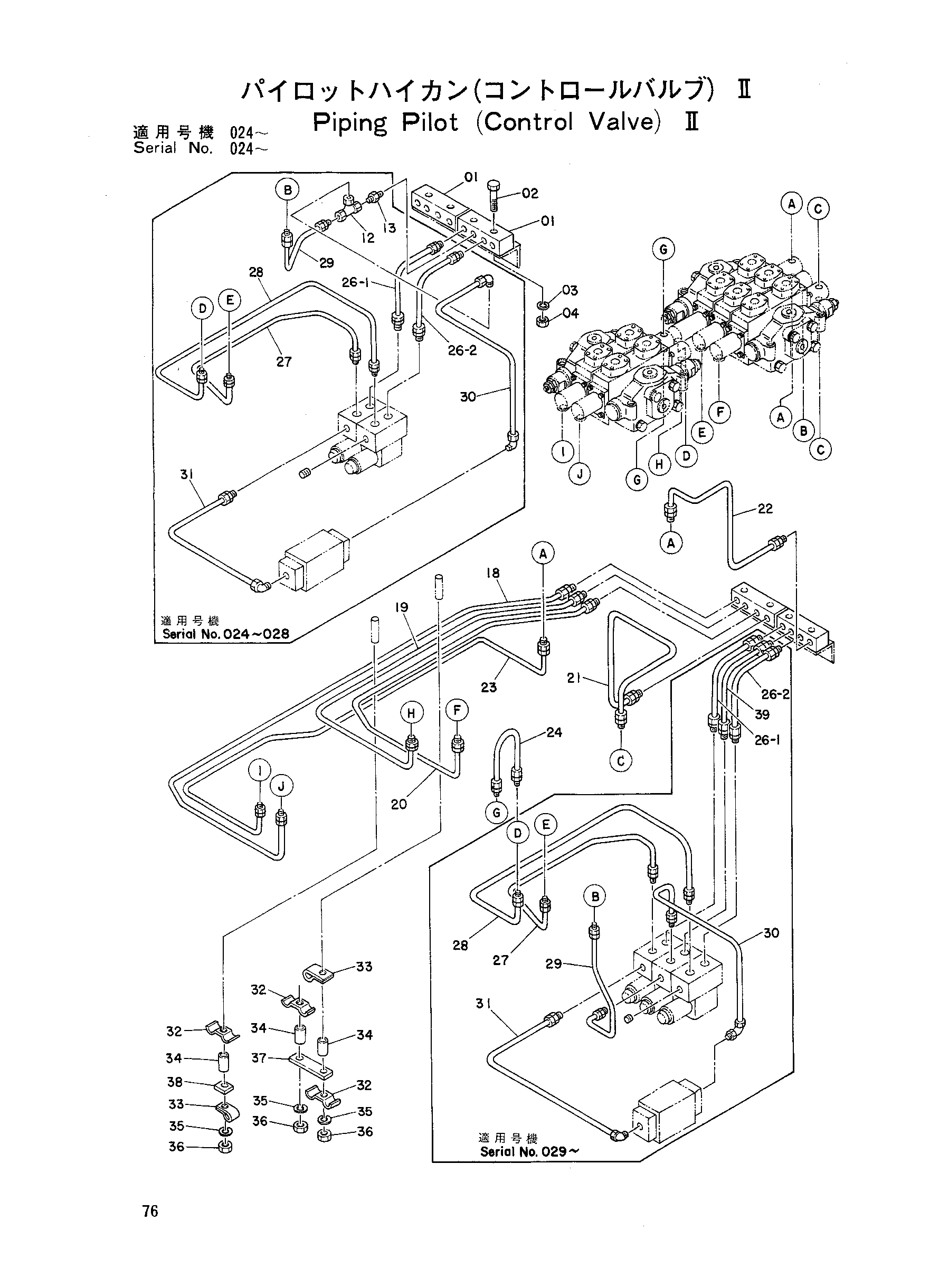

Заводская схема «Трубопроводы пилотный(гидрораспределитель)2(024?)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4020570 | Разъём | 2 |
| 02 | M200856 | Болт | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | M500807 | Гайка | 8 |
| 05-01 | 4052779 | Электромагнитный клапан | 2 |
| 05-02 | 4052779 | Электромагнитный клапан | 3 |
| 18 | 3007581 | Трубка TLR | 1 |
| 19 | 3007582 | Трубка THF | 1 |
| 20 | 3007583 | Трубка TRR | 1 |
| 21 | 4052483 | Трубка TRF | 1 |
| 22 | 4052485 | Трубка HFH | 1 |
| 23 | 3007586 | Трубка | 1 |
| 24 | 4052484 | Трубка HRL | 1 |
| 25 | 4020542 | Трубка | 1 |
| 26-1-01 | 4052482 | Трубка SOL | 1 |
| 26-1-02 | 4065465 | Трубка | 1 |
| 26-2 | 4053280 | Трубка солхр | 1 |
| 27-01 | 3007584 | Трубка | 1 |
| 27-02 | 3010183 | Трубка | 1 |
| 28 | 3007585 | Трубка HR | 1 |
| 29 | 4065469 | Трубка | 1 |
| 30-01 | 4056225 | Трубка SH-2 | 1 |
| 30-02 | 4065467 | Трубка | 1 |
| 31-01 | 4056226 | Трубка SH-3 | 1 |
| 31-02 | 4065464 | Трубка | 1 |
| 32 | 4015441 | Хомут | 5 |
| 33 | 4000854 | Хомут | 2 |
| 34 | 4020565 | Проставка | 3 |
| 35 | A590906 | Пружинная шайба | 4 |
| 36 | M500605 | Гайка | 4 |
| 37 | 4020568 | Сиденье | 1 |
| 38 | 4020843 | Сиденье | 1 |
| 39 | 4065466 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
