Боковой стойка — HITACHI KH70

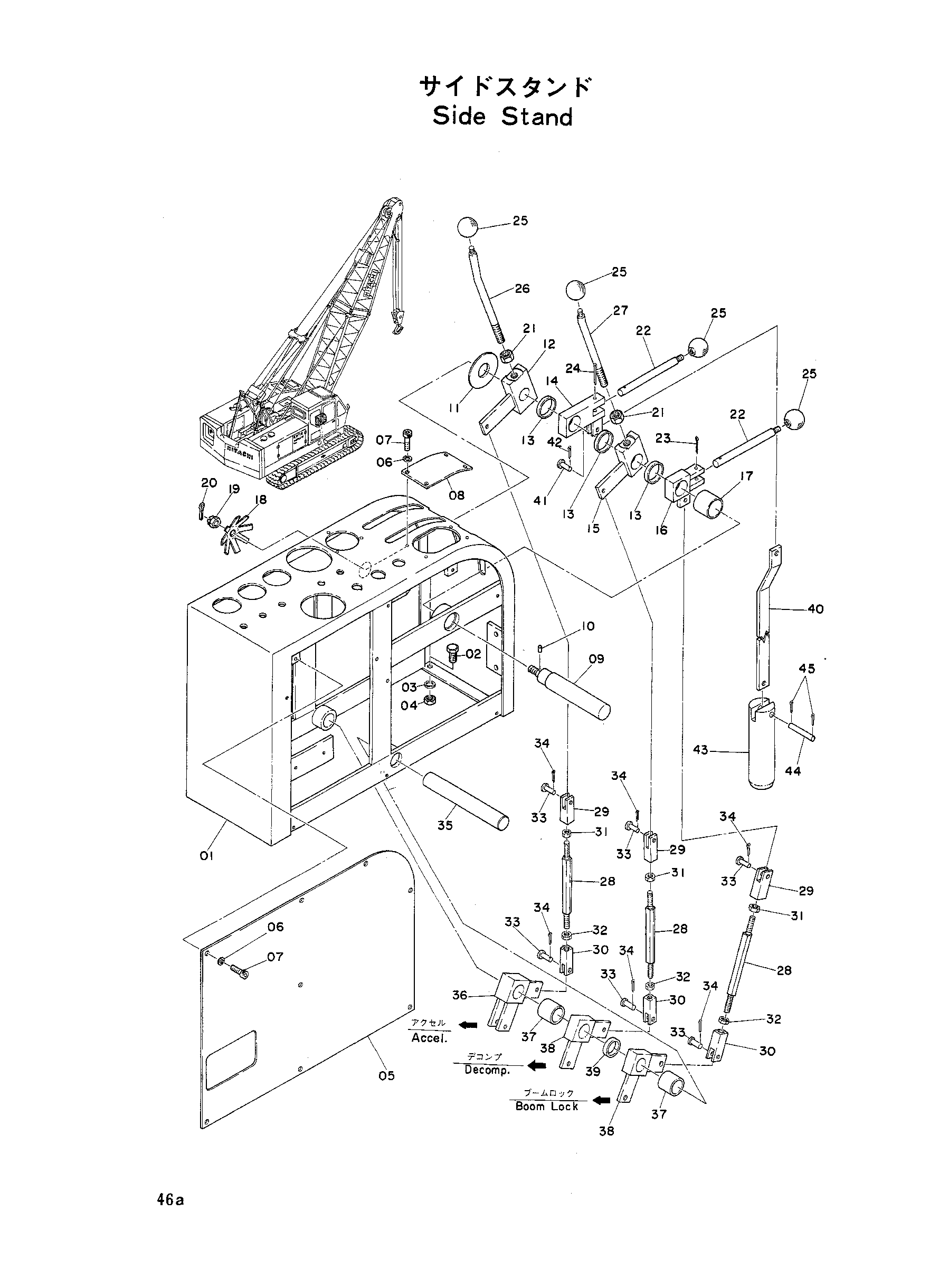

Заводская схема «Боковой стойка» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6000608 | Сидестанд | 1 |
| 02 | M111020 | Болт | 4 |
| 03 | M501008 | Гайка | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 4015395 | Крышка | 1 |
| 06 | A590906 | Пружинная шайба | 12 |
| 07 | M340610 | Болт с внутренним шестигранником | 12 |
| 08 | 4026266 | Крышка | 1 |
| 09 | Z499884 | Палец | 1 |
| 10 | Z47531 | Установочный штифт | 1 |
| 11 | Z428770 | Дисковый | 1 |
| 12 | Z969334 | Рычаг | 1 |
| 13 | Z499885 | Проставка | 3 |
| 14 | 9701425 | Рычаг | 1 |
| 15 | Z969336 | Рычаг | 1 |
| 16 | 9701424 | Рычаг | 1 |
| 17 | 4024184 | Проставка | 1 |
| 18 | Z48569 | Пружина флусх | 1 |
| 19 | M531008 | Корончатая гайка | 1 |
| 20 | A762025 | Шплинт | 1 |
| 21 | M501411 | Гайка | 2 |
| 22 | 4000739 | Рычаг | 2 |
| 23 | A765040 | Шплинт | 1 |
| 24 | A765063 | Шплинт | 1 |
| 25 | Z499845 | Рукоятка | 4 |
| 26-01 | Z499888 | Рычаг | 1 |
| 26-02 | 4047991 | Рычаг | 1 |
| 27-01 | Z499888 | Рычаг | 1 |
| 27-02 | 4047992 | Рычаг | 1 |
| 28 | 4015393 | Шток | 3 |
| 29 | M980844 | Концевой вилка | 3 |
| 30 | M990844 | Концевой вилка | 3 |
| 31 | M500807 | Гайка | 3 |
| 32 | 4015380 | Гайка(левый) | 3 |
| 33 | A740821 | Палец | 6 |
| 34 | A762013 | Шплинт | 6 |
| 35 | 4015392 | Палец | 1 |
| 36 | 9701423 | Рычаг | 1 |
| 37 | Z499896 | Проставка | 2 |
| 38 | 9701422 | Рычаг | 2 |
| 39 | 4015391 | Проставка | 1 |
| 40 | 4015390 | Тяга | 1 |
| 41 | A740821 | Палец | 1 |
| 42 | A762013 | Шплинт | 1 |
| 43 | 4015389 | Палец | 1 |
| 44 | Z411029 | Палец | 1 |
| 45 | J412520 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
