Электромагнитный клапан, схаттле клапан(024〜) — HITACHI KH70

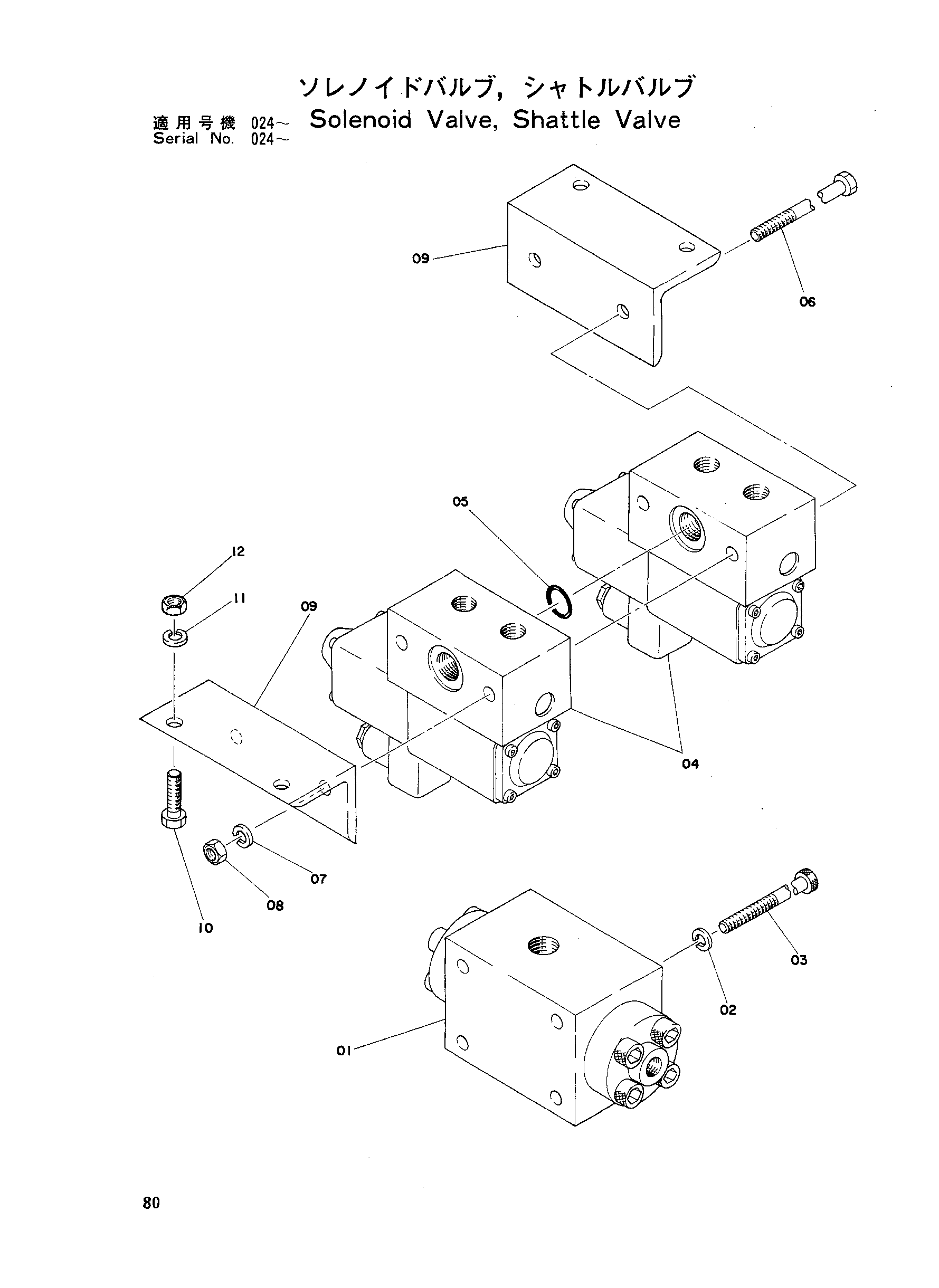

Заводская схема «Электромагнитный клапан, схаттле клапан(024〜)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055358 | Клапан схаттле | 1 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | M340871 | Болт с внутренним шестигранником | 4 |
| 04-01 | 4052779 | Электромагнитный клапан | 2 |
| 04-02 | 4052779 | Электромагнитный клапан | 3 |
| 05-01 | Z955655 | Уплотнительное кольцо | 1 |
| 05-02 | Z955655 | Уплотнительное кольцо | 2 |
| 06-01 | M200802 | Болт | 2 |
| 06-02 | M200805 | Болт | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | M500807 | Гайка | 2 |
| 09 | 4056227 | Кронштейн | 2 |
| 10 | M200828 | Болт | 4 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
