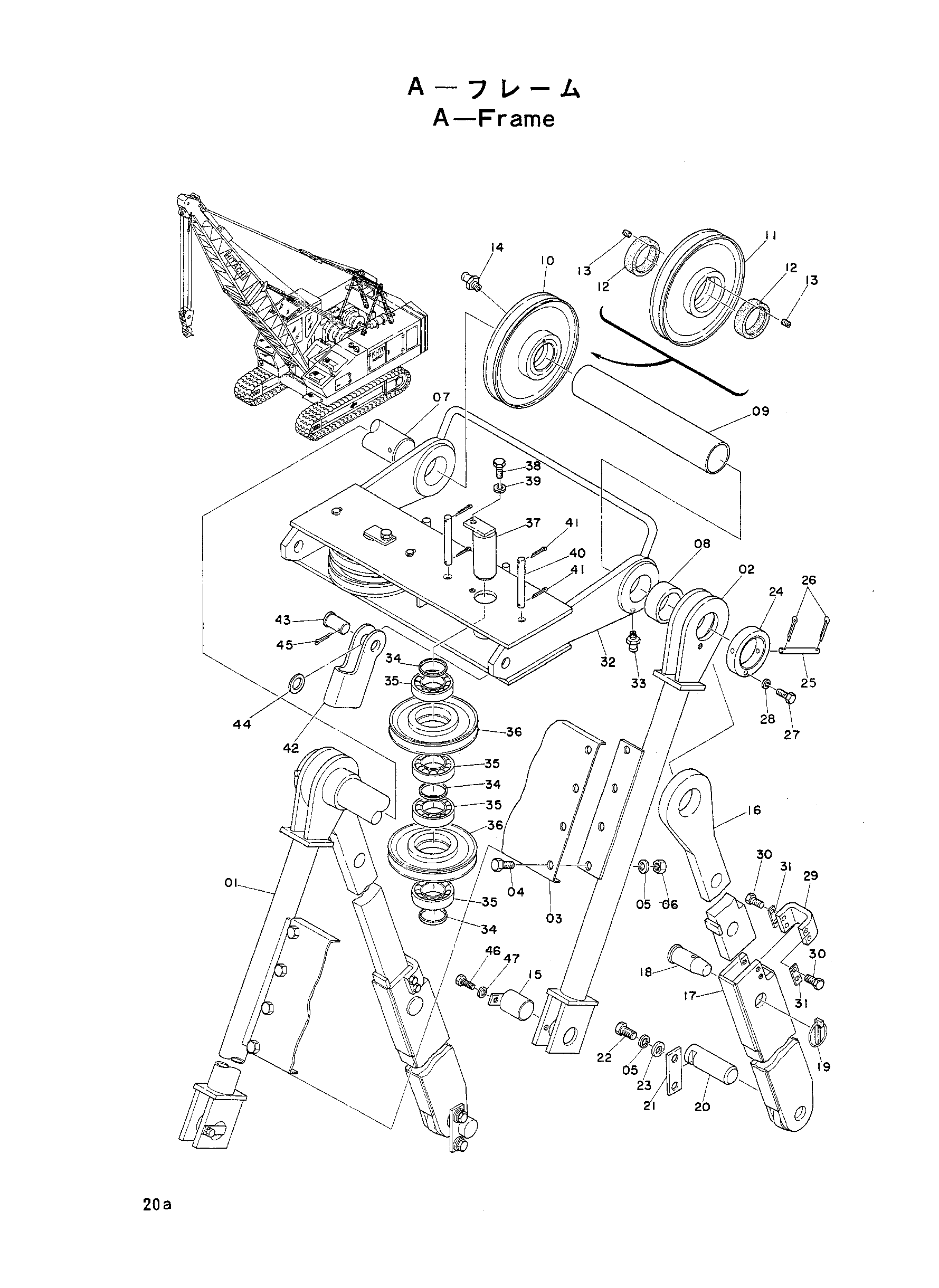

А-фраме — HITACHI KH70

Заводская схема «А-фраме» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7002034	LEG передний (правый)	1
02	7002035	LEG передний (левый)	1
03	4016010	Опора	1
04	M111636	Болт	8
05	A590916	Пружинная шайба	12
06	M501613	Гайка	8
07	3004487	Мост	1
08	4007028	Проставка	2
09	4020216	Проставка	1
10	9006664	Канатный блок	1
11	9702486	Канатный блок	1
12	4020215	Втулка	2
13	M450406	Винт	4
14	J75481	Штуцер	1
15	9702979	Палец	2
16	4034413	LEG задний(верхний)	2
17	8003838	LEG задний(нижний)	2
18	4034414	Палец	2
19	Z947447	Палец кольцо	2
20	4034415	Палец	2
21	X4248	Стопорная пластина	2
22	M111632	Болт	4
23	A590116	Шайба	4
24	Z499801	Втулка	2
25	Z499802	Палец	2
26	A762020	Шплинт	4
27	M111245	Болт	2
28	A590912	Пружинная шайба	2
29-01	4034416	Ограничитель	2
29-02	9704101	Ограничитель	2
30	M111232	Болт	8
31	Z442687	Стопорная пластина	4
32	7002036	Подвес	1
33	J75481	Штуцер	2
34	Z491873	Проставка	6
35	Z960480	Шариковый подшипник	8
36	9702472	Канатный блок	4
37	Z989130	Палец	2
38	M111220	Болт	2
39	A590912	Пружинная шайба	2
40	Z446564	Палец	4
41	A765032	Шплинт	8
42	Z33607	Разъём	1
43	Z41261	Палец	1
44	A590133	Шайба	1
45	A766050	Шплинт	5
46	M111220	Болт	2
47	A590912	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
