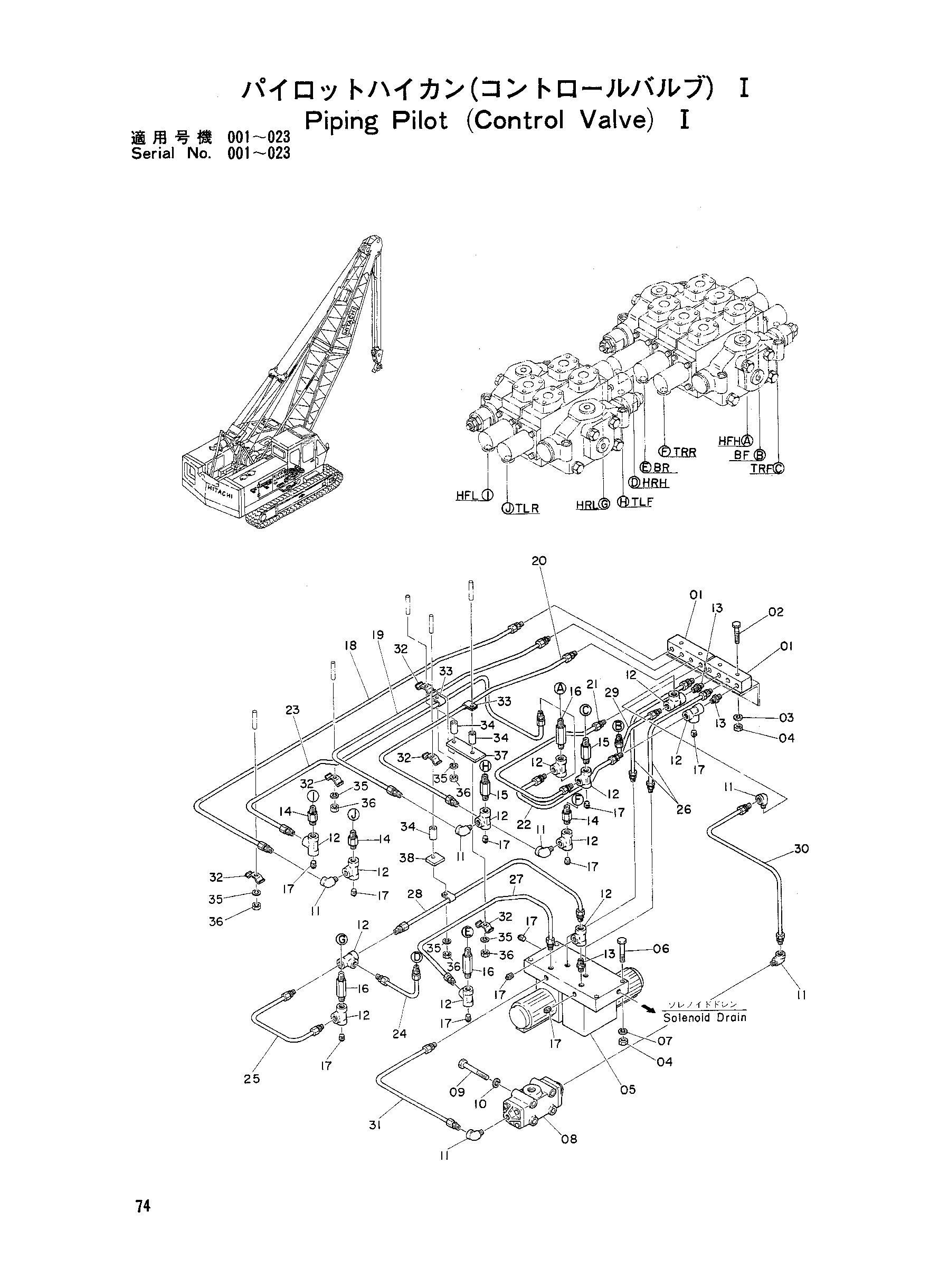

Трубопроводы пилотный(гидрораспределитель)1(001?023) — HITACHI KH70
Заводская схема «Трубопроводы пилотный(гидрораспределитель)1(001?023)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4020570 | Разъём | 2 |
| 02 | M200856 | Болт | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | M500807 | Гайка | 8 |
| 05 | 4014494 | Клапан | 1 |
| 06 | M200856 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | 4015425 | Клапан | 1 |
| 09 | M200871 | Болт | 4 |
| 10 | M500807 | Гайка | 4 |
| 11 | 94-0630 | Угловой штуцер | 6 |
| 12 | 94-0660 | Тройник | 12 |
| 13 | 94-1701 | Адаптер | 3 |
| 14 | 4023790 | Адаптер | 3 |
| 15 | 4024258 | Адаптер | 2 |
| 16 | 4015426 | Адаптер | 3 |
| 17 | J75282 | Пробка масляный | 11 |
| 18 | 4020539 | Трубка | 1 |
| 19 | 4020540 | Трубка | 1 |
| 20 | 4020541 | Трубка | 1 |
| 21 | 4024046 | Трубка | 1 |
| 22 | 4020585 | Трубка | 1 |
| 23 | 3002578 | Трубка, HFL | 1 |
| 24 | 4033117 | Трубка | 1 |
| 25 | 4020542 | Трубка | 1 |
| 26 | 4020586 | Трубка | 2 |
| 27 | 3003011 | Трубка | 1 |
| 28 | 4034458 | Трубка | 1 |
| 29 | 4020545 | Трубка | 1 |
| 30 | 4020535 | Трубка | 1 |
| 31 | 4020536 | Трубка | 1 |
| 32 | 4015441 | Хомут | 5 |
| 33 | 4000854 | Хомут | 2 |
| 34 | 4020565 | Проставка | 3 |
| 35 | A590906 | Пружинная шайба | 4 |
| 36 | M500605 | Гайка | 4 |
| 37 | 4020568 | Сиденье | 1 |
| 38 | 4020843 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
