Хоистинг устройство — HITACHI KH70

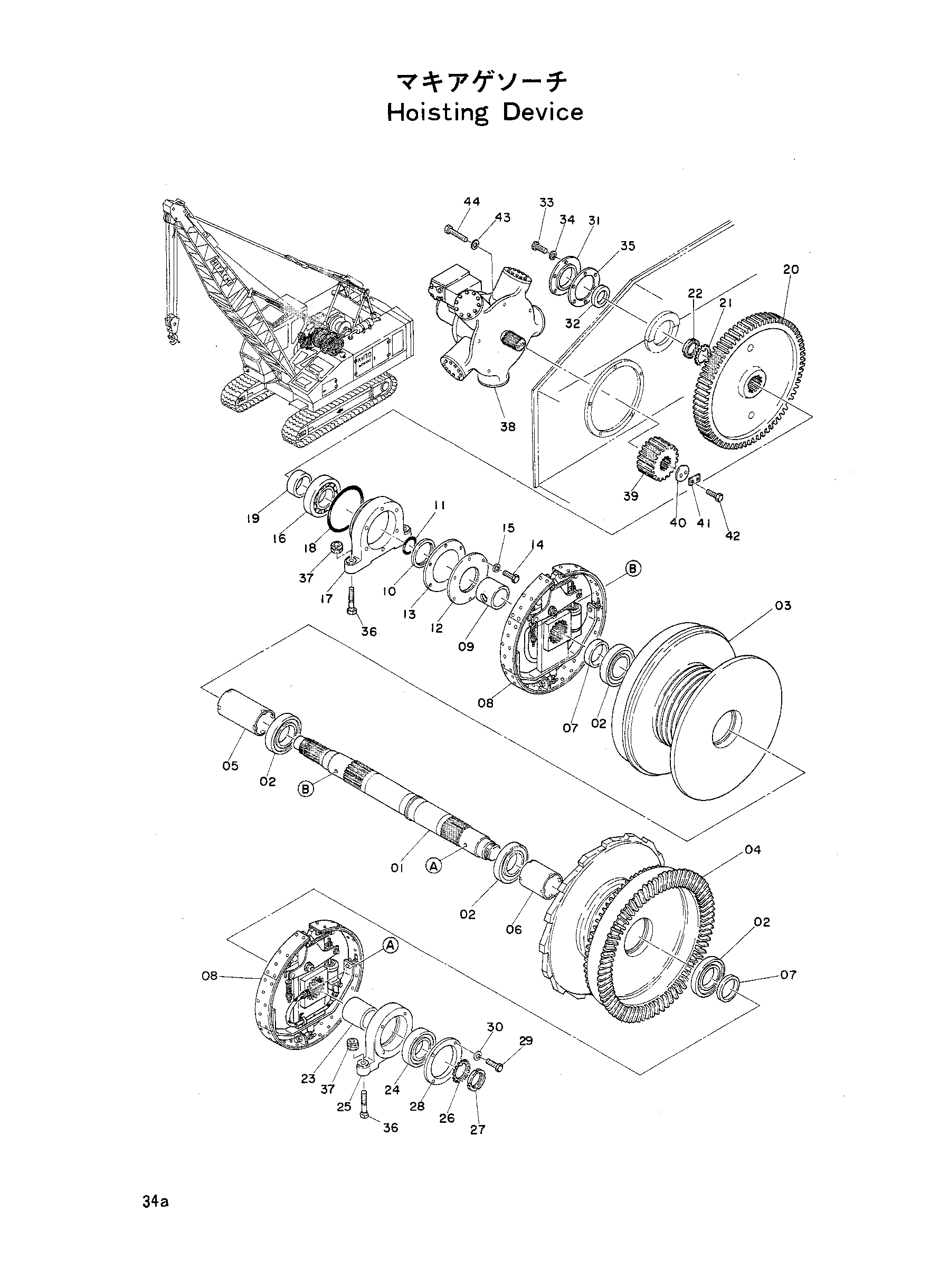

Заводская схема «Хоистинг устройство» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2003084	Вал	1
02	4042733	Шариковый подшипник	4
03	1000532	Барабан	1
04-01	1000525	Барабан	1
04-02	1001512	Барабан	1
05	4024102	Проставка	1
06	4024103	Проставка	1
07	4015744	Проставка	2
08	9011261	Муфта-в сборе	2
09	4045121	Проставка	1
10	Z940056	Масляное уплотнение	1
11	A810100	Уплотнительное кольцо	1
12	4045120	Крышка	1
13	4014926	Манжета	1
14	M111025	Болт	6
15	A590910	Пружинная шайба	6
16	4001398	Подшипник	1
17-01	3006414	Подшипник подъёмный механизм	1
17-02	3007118	Подшипник	1
18	A810230	Уплотнительное кольцо	1
19	4045122	Проставка	1
20-01	3000419	Шестерня	1
20-02	3005473	Шестерня	1
21	Z454958	Шайба подшипник	1
22	Z454941	Гайка подшипник	1
23	4020051	Проставка	1
24	4042735	Шариковый подшипник	1
25-01	3002009	Подшипник	1
25-02	3002535	Подшипник	1
26	Z454959	Шайба подшипник.	1
27	Z454942	Гайка подшипник.	1
28	4020489	Фиксатор	1
29	M111228	Болт	4
30	A590912	Пружинная шайба	4
31	4034137	Крышка	1
32	Z923810	Масляное уплотнение	1
33	M111020	Болт	6
34	A590910	Пружинная шайба	6
35	Z435676	Манжета	1
36	4015740	Болт реамер	4
37	4016741	Гайка	4
38	4013315	Гидромотор плунжер	1
39	3000203	Шестерня	1
40	Z450541	Фиксатор	1
41	X4828	Стопорная шайба	1
42-01	M111022	Болт	2
42-02	M111025	Болт	2
43	A590920	Пружинная шайба	5
44	M112056	Болт	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
