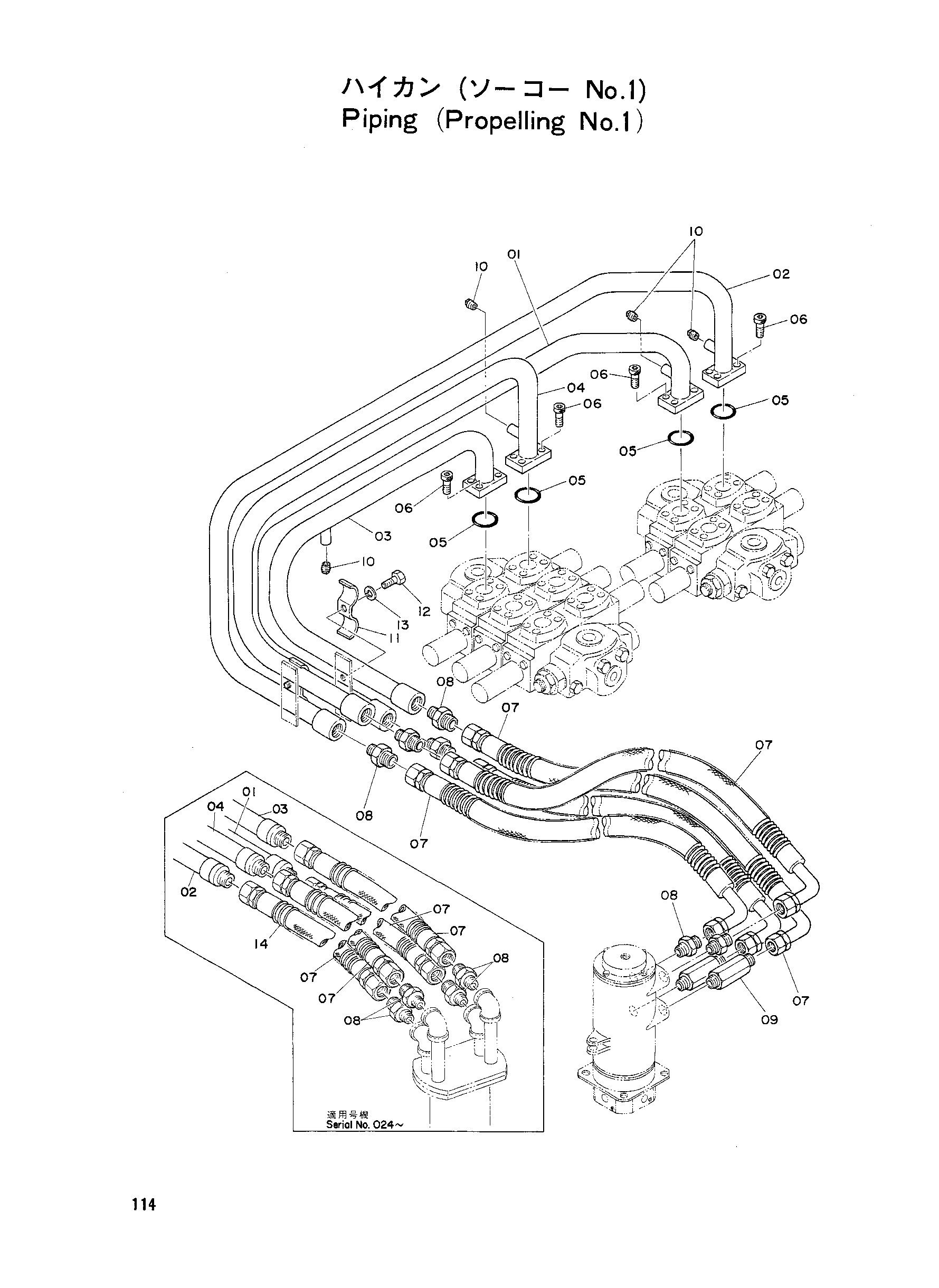

Трубопроводы(ходовой No.1) — HITACHI KH70
Заводская схема «Трубопроводы(ходовой No.1)» для HITACHI KH70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-01 | 8002344 | Трубка | 1 |
| 01-02 | 8007048 | Трубка | 1 |
| 02-01 | 8002345 | Трубка | 1 |
| 02-02 | 8007049 | Трубка | 1 |
| 03-01 | 8002346 | Трубка | 1 |
| 03-02 | 8007050 | Трубка | 1 |
| 04 | 8002347 | Трубка | 1 |
| 05 | A811035 | Уплотнительное кольцо | 4 |
| 06 | M341036 | Болт с внутренним шестигранником | 16 |
| 07-01 | 4034205 | Шланг | 4 |
| 07-02 | 4054389 | Резиновый шланг | 4 |
| 08-01 | 94-1305 | Адаптер | 6 |
| 08-02 | 94-1305 | Адаптер | 4 |
| 09 | 4034206 | Адаптер | 2 |
| 10 | 94-2023 | Пробка | 4 |
| 11 | Z489976 | Хомут | 2 |
| 12 | M111040 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | 4053620 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
